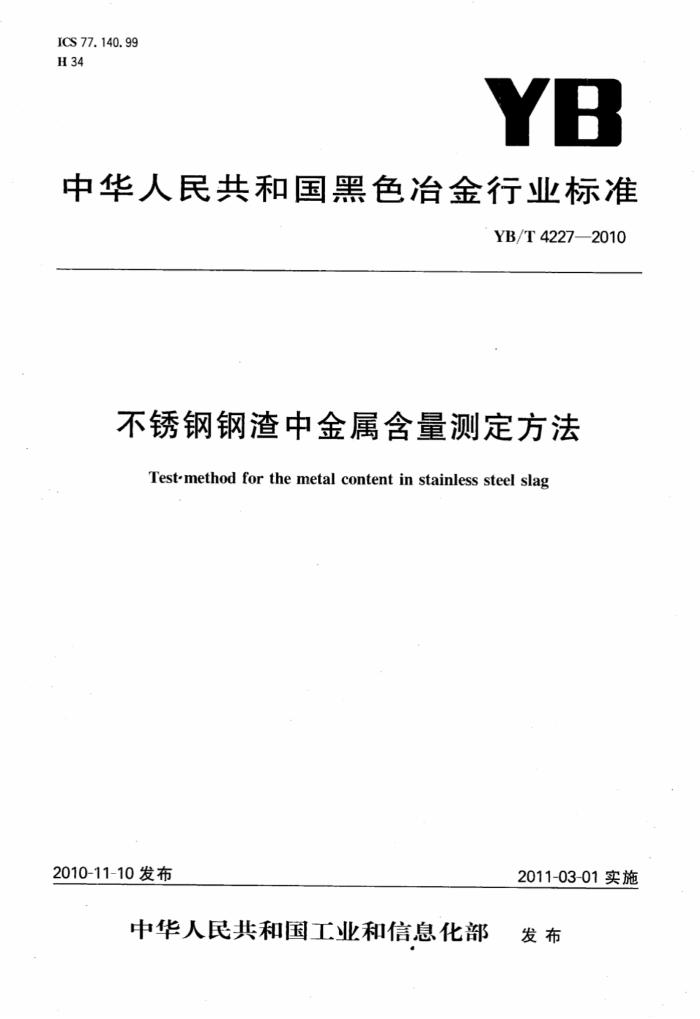

ICS 77.140. 99 H 34
YB
中华人民共和国黑色冶金行业标准
YB/T 4227—2010
不锈钢钢渣中金属含量测定方法
Test-method for the metal content in stainless steel slag
2010-11-10发布
2011-03-01实施
中华人民共和国工业和信息化部 发布 YB/T 4227-2010
前 言
本标准由中国钢铁工业协会提出。 本标准由冶金工业信息标准研究院归口。 本标准起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、山西太钢不锈钢股份有
限公司。
本标准主要起草人：闾文、朱桂林、卢忠飞、张君宝、张懋、张亮亮、赵鹏伟、夏春。
建筑321---标准查询网 www. jz321. net YB/T4227—2010
不锈钢钢渣中金属含量测定方法
1范围
本标准规定了不锈钢钢渣中金属含量测定的术语和定义、方法原理、试验仪器和设备、取样、测定步骤、试验结果计算和试验报告。
本标准适用于不锈钢钢渣中金属含量的测定。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T208水泥密度测定方法 GB/T6003.1金属丝编织网试验筛（GB/T6003.1—1997，ISO3310-1：1990，MOD) GB/T8170 数值修约规则与极限数值的表示和判定 YB/T140钢渣化学分析方法 YB/T804 钢铁渣及处理利用术语
3术语和定义
YB/T804中的术语和定义及下列术语适用于本标准。
3. 1
不锈钢钢渣中金属metalinstainlesssteel slag 不锈钢钢渣中金属指含有铬、镍等元素的钢。
3. 2
尾渣粉tailingspowder 指在本标准试验过程中经破碎、球磨、筛分等处理后小于1.18mm的不锈钢钢渣。
4方法原理
根据金属与渣可磨性的差异，通过破碎、球磨、筛分，获得品位较高的金属颗粒和尾渣粉。依据金属颗粒与该种不锈钢密度的差异计算其金属含量，尾渣粉中金属含量采用化学分析方法测定。 5试验仪器和设备 5.1称量设备 5.1.1量程不小于30kg，最小分度值不大于10g。 5.1.2量程不小于2kg，最小分度值不大于1g。 5.1.3静水力学天平
量程不小于3kg，最小分度值不大于0.1g，吊篮篮底的圆孔尺寸为1.18mm。 5.2烘箱
可控温度（105士5)℃。 5.3破碎设备
可采用小型颚式破碎机或符合要求的其他破碎机。
1 L/AX
中华人民共和国黑色冶金
行业标准
不锈钢钢渣中金属含量测定方法
YB/T 42272010
冶金工业出版社出版发行北京北河沿大街嵩祝院北巷39号
邮政编码：100009 北京兴华印刷厂印刷各地新华书店经销
*
开本880×12301/16印张0.5字数12千字 2011年2月第一版 2011年2月第一次印刷
*
统一书号：155024·331 定价：10.00元
建筑321---标准查询网 www. jz321. net
