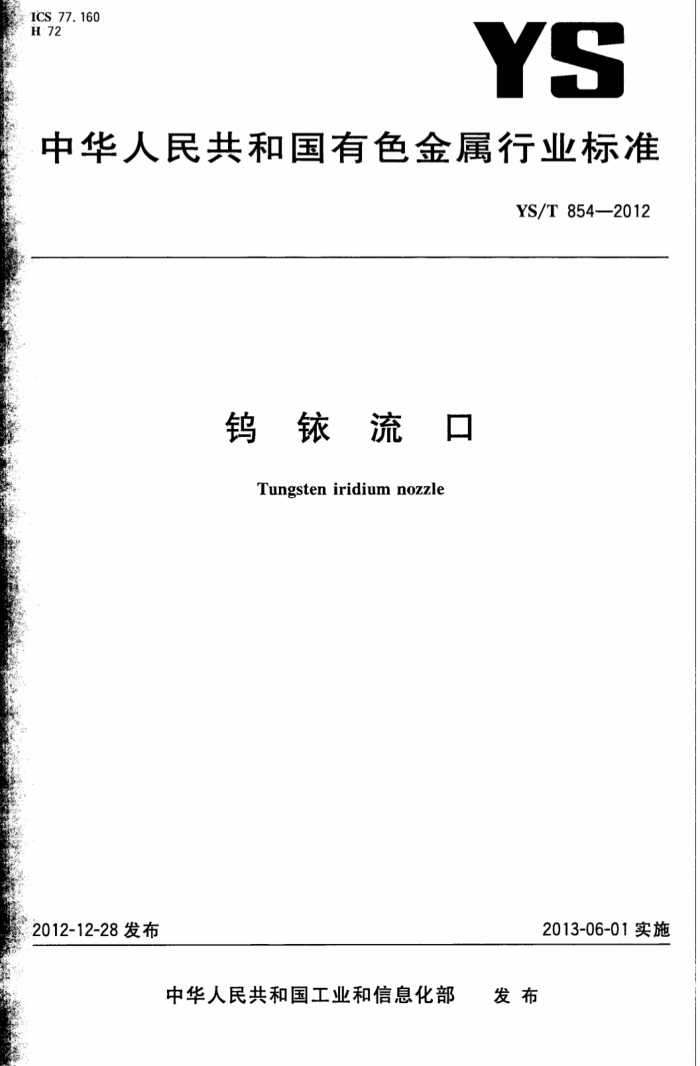

ICS 77.160 H 72
YS
中华人民共和国有色金属行业标准
YS/T8542012
钨流 口
Tungsteniridiumnozzle
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 YS/T854—2012
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：西北有色金属研究院、苏州先端稀有金属有限公司。 本标准主要起草人：倪沛彤、郑翠萍、段海青、朱梅生、李坚、肖松涛、艾建玲。
I
建筑321---标准查询网 www. jz321. net YS/T854—2012
钨铱流口
范围
本标准规定了钨铱流口的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单)内容。
本标准适用于硅酸铝耐火纤维制造行业用的、以粉末冶金法生产的钨铱流口。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3458—2006钨粉 GB/T3850致密烧结金属材料与硬质合金密度测定方法 YS/T790—2012铱管
要求
3
3.1产品分类
兽基体分为两种规格，管按外径分为7种规格，见表1
T
表 1
单位为毫米
铱管规格长度L
A
钨基体规格
外径4 5. 5 6. 0 6. 5 7. 0 8. 0 10.0 12.0
壁厚α
$66×100 $88×80
27±1
0.6、0.7、0.8
注：需方如有特殊要求，经双方协商，可提供其他规格的钨铱流口。
3.2原料
钨基体的化学成分应符合GB/T3458一2006中FW-1牌号的要求，铱管应符合YS/T790—2012 的要求。
1 YS/T854—2012
3.3产品的形状、尺寸及允许偏差 3.3.1产品的形状见图1。
单位为毫米
管
钨基体
:3
D
图1钨铱流口形状图
3.3.2产品的尺寸及允许偏差见表2。
表 2 $66×100
单位为毫米
钨基体规格外径D 外径允许偏差
$88×80 88 ±5 72 ±2 20~25 45° 80 ±2 46 ±2 24 ±1
66 ±3 58 ±2 10~15 36° 100 ±2 55 ±2 24 ±1
内径d 内径允许偏差顶部圆弧R
夹角6 总高度H 总高度允许偏差壁高度h1 壁高度允许偏差项高度h2 顶高度允许偏差
2
建筑321---标准查询网 www. jz321. net YS/T854—2012
6 标志、包装、运输、贮存及质量证明书
6.1标志
检验合格的产品上应贴标志或标签，注明：供方名称、产品名称、规格、批号。 6.2包装
产品先用洁净的白色包装纸包装，放入单个纸盒中再用木箱包装（木箱中应单层放置），每箱不得超过6个。 6.3运输、贮存
产品在运输贮存过程中应防止震动、碰撞、重压。 6.4质量证明书
每批产品应附有质量证明书，注明： a） 供方名称； b) 产品名称、规格； c) 产品批号、数量； d) 各项分析检验结果及质量检验部门的印记； e) 本标准编号； f) 包装日期。
合同（或订货单）内容
7
订购本标准所列产品的合同（或订货单）应包括以下内容： a）产品名称； b）产品规格； c）产品数量； d）本标准编号； e) 其他。
建筑321---标准查询网 www. jz321. net YS/T854—2012
附录A （规范性附录）
钨铱流口结合强度检测方法
A. 1 试验步骤
A.1.1) 将钨铱流口放置在工作平台上，如图A.1所示。 A.1.2 2在铱管上表面施加1000g码，保持10s。
磁码
铱管
鸽基体
+*
.
共 ++
+
-
平台
图A.1 钨铱流口结合强度检测示意图
