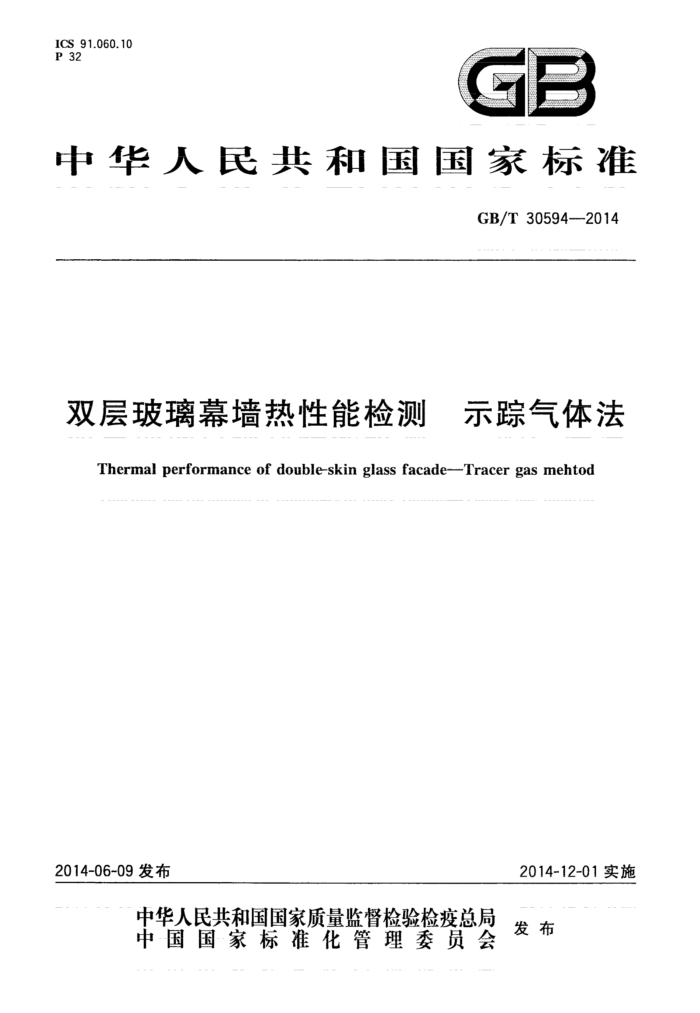

ICS 91.060.10 P 32
GB
中华人民共和国国家标准
GB/T30594---2014
双层玻璃幕墙热性能检测 示踪气体法 Thermal performance of double-skin glass facade--Tracer gas mehtod
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30594—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448)归口。 本标准主要起草单位：中国建筑科学研究院、深圳市方大装饰工程有限公司。 本标准参加起草单位：清华大学、广东省建筑科学研究院、福建省建筑科学研究院、上海市建筑科学
研究院（集团)有限公司、浙江省建筑科学研究院、四川省建筑科学研究院、新疆大学、华南理工大学、北京国奥时代新能源技术发展有限公司、北京市可持续发展促进会、大连市建筑科学研究设计院股份有限公司、北京中建建筑科学研究院有限公司、深圳市建筑科学研究院有限公司、浙江瑞明节能门窗股份有限公司。
本标准主要起草人：刘月莉、曾晓武、杨仕超、李晓锋、黄夏冬、曹毅然、杨燕萍、刘晖、林波荣、赵勇、袁涛、 赵岩、任俊、闫文蕾、汤高举、孟庆林、段恺、高汉民、叶建东、葛瑞海、杨玉忠、潘振、孙立新、刘雄、姜轶斌。
- GB/T 30594---2014
双层玻璃幕墙热性能检测 示踪气体法
1范围
本标准规定了采用示踪气体法检测双层玻璃幕墙热性能的术语和定义、检测方法、数据处理和检测报告。
本标准适用于通风式双层玻璃幕墙热通道内部的空气温度分布和热压通风的通风量以及双层幕墙内、外层表面温度等热性能检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8484一2008建筑外门窗保温性能分级及检测方法 GB/T21086建筑幕墙
3术语和定义
GB/T21086界定的以及下列术语和定义适用于本文件。
3.1
双层玻璃幕墙double-skinglassfacade 由外层为玻璃幕墙及内层为玻璃或其他面板材料幕墙所构成的双层幕墙。
3.2
双层玻璃幕墙热性能thermalperformanceofdouble-skinglassfacade 双层玻璃幕墙的保温性能、热通道内的空气温度分布和热压通风量以及双层幕墙内、外层表面温度
的总称。 3.3
示踪气体tracergas 能与空气混合，本身不发生化学改变，并在较低的浓度时可被测出气体的统称。
3.4
示踪气体法tracergasmethodofventilationquantity 向被测空间以恒定释放率注入稳定流量的示踪气体，根据测量入口示踪气体平均释放率及出口示
踪气体平均浓度求得通风量，并依此评价双层玻璃幕墙热性能的一种测试方法。 3.5
恒定释放率constantreleaserate 示踪气体释放进人被测空间的恒定质量流量。
3.6
阳光镜面反射系统sunmirrorreflexsystem 高度角和方位角可以全方位调整的百叶镜片设备系统。
1 GB/T30594—2014
4检测方法
4.1-原理 4.1.1太阳辐射热照射到双层玻璃幕墙热通道内，使其内部空气温度升高而产生流动，利用示踪气体测试空气流动状态，根据热通道内的通风量和温度分布评价双层幕墙热性能特征。 4.1.2在双层玻璃幕墙热通道进口处以恒定释放率均匀释放示踪气体，出口处设置多个测点测量示踪气体浓度，然后根据测得的入口示踪气体释放率和出口示踪气体浓度分析计算得到热通道内的通风量。 根据热通道内的通风量评价双层幕墙热性能特征。 4.2-试验装置 4.2.1.检测系统构成 4.2.1.1检测系统由试件安装支撑系统、室内环境模拟箱、受检试件、示踪气体测试系统、阳光镜面反射系统、数据采集系统等组成。检测装置见图1。
4 D5
6
公 K
0
III -
.
10
8
9
12
13 14
-
t
15
16/
说明：
控制室；室内环境模拟箱；受检试件。 数据采集系统；空调主机；空调末端；室外温度测点；辐照仪；出风口气体浓度测点；遮阳百叶；
室内环境温度测点；内层幕墙内表面温度测点；通道内温度测点；回风口；
8 9 10 11
IⅡ II
2 3 4 5 6 7
12 试件支撑； 13- 进风口气体浓度测点； 14 示踪气体均匀释放管； 15- 格栅； 16- 气体质量流量控制器。
图1双层幕墙热性能检测装置示意图
4.2.1.2 检测装置周围应设置挡风墙或采取其他挡风措施。 4.2.2 试件安装支撑系统
试件安装支撑系统采用钢结构框架，围护部分所用材料应符合GB/T8484-—2008中相应规定，且其围护构造不应遮挡太阳辐射和影响幕墙通风及幕墙通道内的温度场。 2
