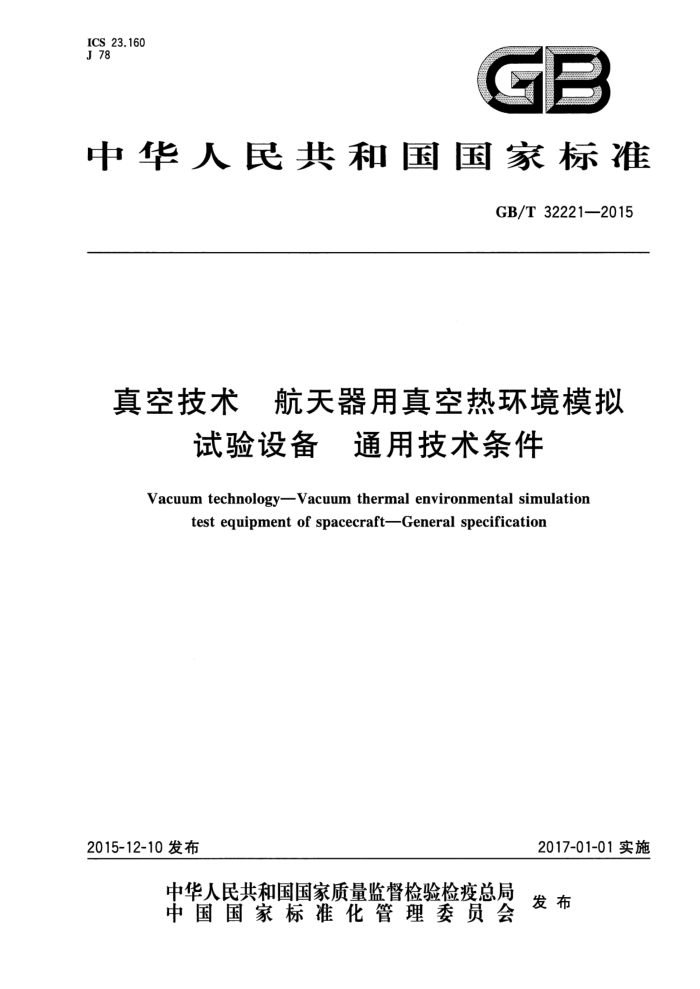

ICS 23.160 J 78
中华人民共和国国家标准
GB/T 32221—2015
真空技术 航天器用真空热环境模拟
试验设备 通用技术条件 Vacuum technology-Vacuum thermal environmental simulation
test equipment of spacecraft-General specification
2017-01-01实施
2015-12-10 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32221--2015
目 次
前言 1范围 2 规范性引用文件 3术语和定义 4 技术要求 4.1 设备型号的编制 4.2 设备正常工作条件 4.3 设备主要技术参数 4.4 结构设计要求 4.5 制造要求 4.6 安全防护要求检验规则
2
44
Y
6
10 12
5
13
6标志、贮存、包装、运输
13 13 13 13 13 14 16 18
6.1 标志要求· 6.2 储存要求 6.3 包装要求· 6.4 运输附录A（规范性附录） 真空系统参数测试附录B（规范性附录） 热沉(或温度底板)温度测试附录C（规范性附录）热沉内表面热辐射参数测试·
#·
. GB/T 32221—2015
前 言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会(SAC/TC 18)归口。 本标准负责起草单位：兰州华宇航天技术应用有限责任公司。 本标准参加起草单位：北京卫星环境工程研究所、淄博真空设备厂有限公司、上海曙光机械制造厂
有限公司、威海智德真空科技有限公司、上海惠丰石油化工有限公司、沈阳真空技术研究所
本标准主要起草人：杨建斌、刘玉魁、肖祥正、者鹏、柏树、刘波涛、茹晓勤、徐法俭、孙凯、林乐忠、 惠泽民、王玲玲。
1 GB/T 32221—2015
3术语和定义
GB/T 3163、GB/T12604.7、GJB421、GJB2203A、GJB1027A和QJ1955A界定的以及下列术语和定义适用于本文件。 3.1
空间热环境 space thermal environment 指对航天器有影响的地球大气层以外的真空、黑冷背景和热辐射环境。其中热辐射主要来自于太
阳辐射、星体反照和星体红外辐射。 3.2
空间热环境模拟试验 space thermal environment simulation test 在地面模拟空间热环境对航天器性能进行试验的统称。它包括热平衡试验、热真空试验和热循环
试验。 3.3
真空热环境模拟试验设备vacuum thermal environment simulation test equipment 用于完成空间热环境模拟试验的设备，主要有热平衡试验设备和热真空试验设备。
3.4
热沉heat sink 为航天器提供模拟空间分子沉和辐射沉效应或者仅有空间辐射沉效应的地面装置的统称。
3.5
试件支持机构 specimen supporting mechanism 在能满足航天器热环境及其他边界条件的真空容器内，用于支撑和悬吊航天器产品机构的统称。
其支撑试验件的平台称之为试验件安装底板，分控温底板和非控温底板两种。 3.6
外热流模拟器 simulator for thermal radiation 模拟太阳辐射和其他辐射热效应的装置，包括太阳模拟器、红外加热笼、红外灯阵、薄膜型电加热
片等。 3.7
极限压力ultimate pressure 启动各种抽气手段(含低温下的热沉)及采用各种真空抽气工艺，空载的真空容器经过长时间抽气，
逐渐达到的稳定的压力值。
注：单位为帕(Pa)。
3.8
工作压力working pressure 设备正常工作时，在负载条件下真空容器内达到的试验要求的压力值。 注：单位为帕(Pa)。
3.9
主泵抽气时间 pump-down time of main pump 从真空系统主泵对真空容器正常抽气开始，到真空容器达到工作压力时所需的时间。 注：单位为小时(h)。
3.10
热沉平均变温速率 heat sink average temperature change rate 热沉由指定最低温度至指定最高温度或由指定最高温度至指定最低温度范围内的升温速率或降温 2 GB/T 32221-2015
速率的平均值。
注：单位为开尔文每分（K/min）。 3.11
热沉温度均匀性heat sink temperature evenness 空载时热沉温度均匀性用热沉的平均温度与平均高温(即高于平均温度各点温度的平均值)及平均
低温(即低于平均温度各点温度的平均值)之差的绝对值的算术平均值来表示。
注：单位为开尔文(K)。 3.12
控温精度 temperature control precision 热沉或控温底板实测温度与设定温度值的偏差。 注：单位为开尔文(K)。
3.13
温度参考点 temperature reference point 真空热试验中规定的反映试验设备与试验件温度的测量点。
3.14
设备温度基准点 temperature datum point of equipment 指定试验设备支撑机构与试验件接触的某个温度参考点作为真空热试验温度基准的温度测量点。
3.15
热接口heat interface 用于固定试验件与可控温度底板间的连接垫，作为真空热试验中提高可控温度底板与试验件间传
热性能或提高试验件温度均匀度的配件。
4技术要求
4.1设备型号的编制
真空热环境模拟试验设备的型号由三部分组成，如图1所示。第一部分为设备名称，以关键词的汉语拼音首字母表示,即 ZRM;第二部分为真空容器的内径，以毫米为单位的数字表示;第三部分为设备的改型设计序号，以大写英文字母表示。
[ZRM] -
设备设计序号，从第一次发型设计开始，以字母 A、B、C、.·开始真空容器内径，单位为 mm 设备名称，以汉语拼音表示的设备名称关键词首字母表示。真空热环境模拟试验设备为 ZRM
图1设备型号编制
示例：真空热环境模拟试验设备，真空容器内径1000 mm，第二次改型，表示为：ZRM-1000B真空热环境模拟试验设备。
2设备正常工作条件
4.2
设备正常工作条件如下： a）环境温度:15℃～30℃; b）相对湿度:不大于80%；
3 GB/T 32221—2015
冷却水进水温度:不高于25℃;
c）
d） 冷却水质：城市自来水或质量相当的水,特殊设备专用供水需说明； e） 供电电源：380V(1±10%）、三相、50Hz(1士2%);或220V(1±10%）、单相、50Hz(1±2%); f） 设备所需的压缩空气、液氮、冷热水等介质技术参数均应在产品使用说明书中写明； g） 设备工作现场要求由使用者根据需要确定； h）设备工作场地接地电阻要求由使用者根据需要确定。
4.3设备主要技术参数 4.3.1真空度
设备真空度要求如下： a）极限压力≤2.0×10-4 Pa; b）工作压力≤6.6×10-3 Pa。
4.3.2主泵抽气时间
主泵开始正常工作后,达到工作压力(6.6X10-3 Pa)所需的抽气时间。一般在 6 h 内。 4.3.3热沉温度
热沉温度的要求如下： a）热平衡试验时热沉温度 T≤100 K; b）热真空及热循环试验时，由于热沉采用的制冷及加热方式不同，热沉的温度范围100 K～450 K，
依据航天产品温度试验要求确定温度范围。
4.3.4热沉温度均匀性
空载时热沉温度均匀性士1 K～士5 K范围,依据不同制冷与加热方式来确定均匀性值;热沉温度 T≤100 K,温度均匀性不作要求。 4.3.5热沉平均变温速率
在变温温度范围(为全温度范围的70%,即温度最高值减去温度最高值的15%与温度最低值减去温度最低值的15%)内，热沉平均变温速率不小于1K/min。 4.3.6控温底板温度
根据航天产品变温速率要求,试验可设控温底板。控温底板温度的要求如下： a）温度范围,同 4.3.3b)； b） 温度均匀性，同4.3.4； c） 平均变温速率，同4.3.5。
4.3.7热沉内表面的热辐射性能
热沉内表面的热辐射性能要求如下： a）太阳光谱吸收系数αs≥0.93； b）半球发射率 εH≥0.90。
4.3.8外热流模拟器 4.3.8.1红外加热笼
红外加热笼的要求如下：
