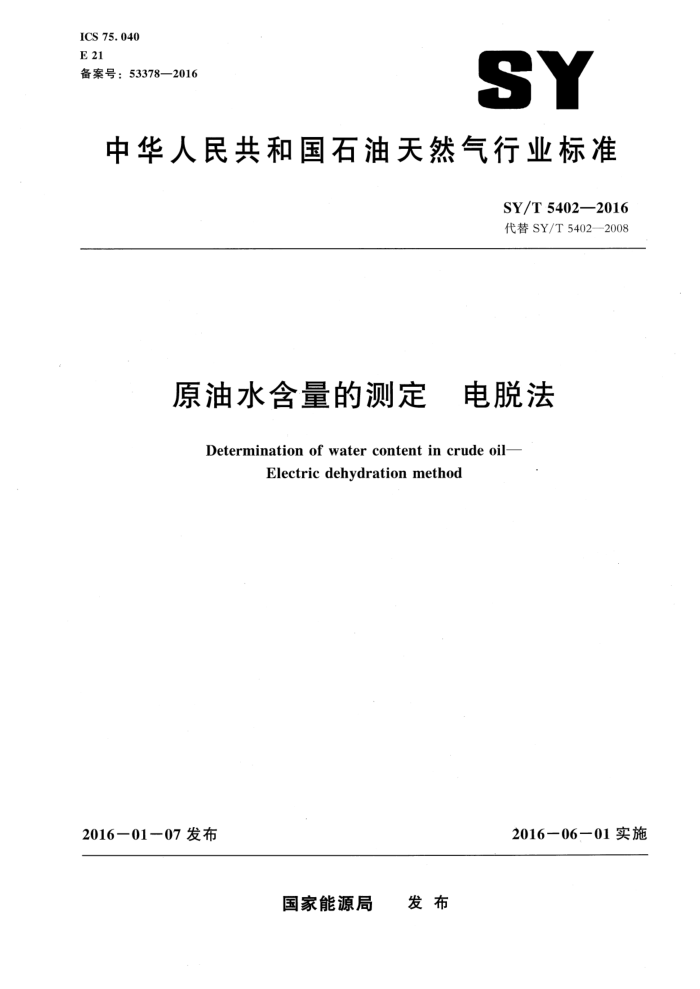

ICS 75. 040 E 21 备案号：53378—2016
SY
中华人民共和国石油天然气行业标准
SY/T 54022016 代替 SY/T 5402—2008
原油水含量的测定 电脱法
Determination of water content in crude oil-
Electric dehydration method
2016—01－07 发布
2016－06－01实施
国家能源局 发布 SY/T 5402—2016
次
目
前言
范围规范性引用文件方法概要
D
3
4 仪器
试剂 6 取样
5
试验步骤 8 计算
7
重复性质量保证和控制
9
10
11 试验报告附录A(规范性附录) 原油含水电脱分析仪
{ SY/T 5402-2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T 5402—2008《原油含水量的测定电脱法》，与SY/T 5402—2008相比，主要技术变化如下：
增加了“警告”的内容; 修改了原油含水的测量范围（见第1章，2008 年版的第1章）；增加了规范性引用文件GB150，GB 1922，GB/T 8929 和GB/T 12804（见第2章）；修改了原油含水电脱分析仪的组成内容（见4.1，2008年版的4.1)；增加了对量筒、恒温水浴、取样桶的技术要求（见4.3，4.4和4.5）；修改了对试剂的规定（见第5章，2008年版的第5章）；删除对量筒的标定、清洗及试验的通风环境要求（见2008年版的6.1，6.2和6.4)；修改了取样的技术规定（见第6章，2008年版的6.3）；修改了试验步骤的内容（见第7章，2008年版的第7章）；修改了计算公式（见8.1，2008年版的第8章）；修改了方法的重复性（见第9章，2008年版的第9章）； -增加了“质量保证和控制”（见第10章)；增加了“试验报告”（见第11章）；修改了原油含水电脱分析仪的结构组成及性能指标（见附录A，2008 年版的附录A）。
本标准由油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：中国石油大学（华东）、大庆油田工程有限公司、中石化石油化工科学研究院、
中石油塔里木油田分公司质量检测中心、中油辽河工程有限公司、青岛石大石仪科技有限责任公司。
本标准主要起草人：陈晖、李晓东、宋守国、范登利、贺宇雨、谭宏智、向军。 本标准代替了 SY/T 5402—2008。 SY/T5402—2008的历次版本发布情况为：
-SY/T 5402—1991。 SY/T 5402--2016
原油水含量的测定 电脱法
警告 -使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题，使用者有责任采取适当的安全和健康措施。
1 范围
本标准规定了采用电脱法测定原油水含量的方法。 本标准适用于油田采油生产过程中质量分数10%以上含水原油。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 150　压力容器 GB 1922油漆及清洗用溶剂油 GB/T 4756石油液体手工取样法 GB/T 8929原油水含量的测定蒸馏法 GB/T12804实验室玻璃仪器量筒
3　方法概要
在电场力作用下，原油中的水滴被极化成为感应偶极子，并使相邻小水滴界面破裂聚结成较大水滴，较大水滴又与周围的水滴聚结成更大水滴并沉降在底部，实现油水分离。测定脱出水量得到试样的水含量。
4仪器
4.1原油含水电脱分析仪：应符合附录A的要求，主要由温度控制装置、压力控制装置、高频变压器、脱水釜四个部分组成，如图 A.1所示。 4.2天平：量程不低于3000g，精度为0.1g。 4.3量筒：符合GB/T12804的规定，选用50mL规格，分度线颜色用白色。量筒需检定合格。 4.4恒温水浴：控温范围为室温～100℃，控温精度±1℃。 4.5取样桶：金属制，容积约2L。
5 试剂
5.1溶剂：符合 GB 1922 中规定的1号低芳型油漆及清洗用溶剂油。 5.2破乳剂：油溶性破乳剂。 SY/T 5402-2016
附录A (规范性附录)
原油含水电脱分析仪
A.1原油含水电脱分析仪（如图A.1所示)
A.1.1温度控制装置：采用外热式电加热器，控温范围为室温～200℃，控温精度±1℃。 A.1.2压力控制装置：压力控制范围为0MPa～1.0MPa，精确度为1.5级，当压力超过设定值时能够自动切断电源，停止加热。 A.1.3高频变压器：与控制系统相结合，先将220V，50Hz交流电转换为直流电，再由直流变换器转换为 400Hz～5000Hz连续可调频率和电压的矩形波交流脉冲电压，最后经变压器升压，获得高压脉冲输出，输出1500V～7000V连续可调。 A.1.4脱水釜：由脱水电极、电加热套、冷却系统等组成。脱水釜的设计、制造、检验和验收应符合GB150的规定。脱水釜由不锈钢制成，为圆桶形，圆桶内径与高度之比为1：2～1：4，底部为积水区，呈锥形。脱水釜的设计压力不低于 1.0MPa，容积为 2L～2.5L。
9
高频变压器
10
连脱水电极
11
电压 电流 频率 脉宽 温度
0
0 O
启动／停止 电压调整频率调整 脉宽调整
一控制系统；2一温度探头；3一放样阀；4一脱水釜；5一加热套；6一脱水电极连接端；
7，8一冷却水进出口；9一高频变压器；10，11一高频变压器输出端，通过高压连接线分别与6相连接
图 A.1原油含水电脱分析仪
A.2　主要技术指标
A.2.1　测量水含量范围大于10%。 4 SY/T 5402-—2016
A.2.2油样脱水后，残余水含量小于0.5%
A.3注意事项
A.3.1本仪器为非防爆性仪器，不可在要求防爆的场所使用。 A. 3. 2 当脱水釜中无液时，不得打开加热开关，以防止加热部件干烧。 A.3.3高压输出的两端都不得接地，以免损坏仪器。 A.3.4压力控制装置、温度控制装置应按国家相关标准要求定期校准。
