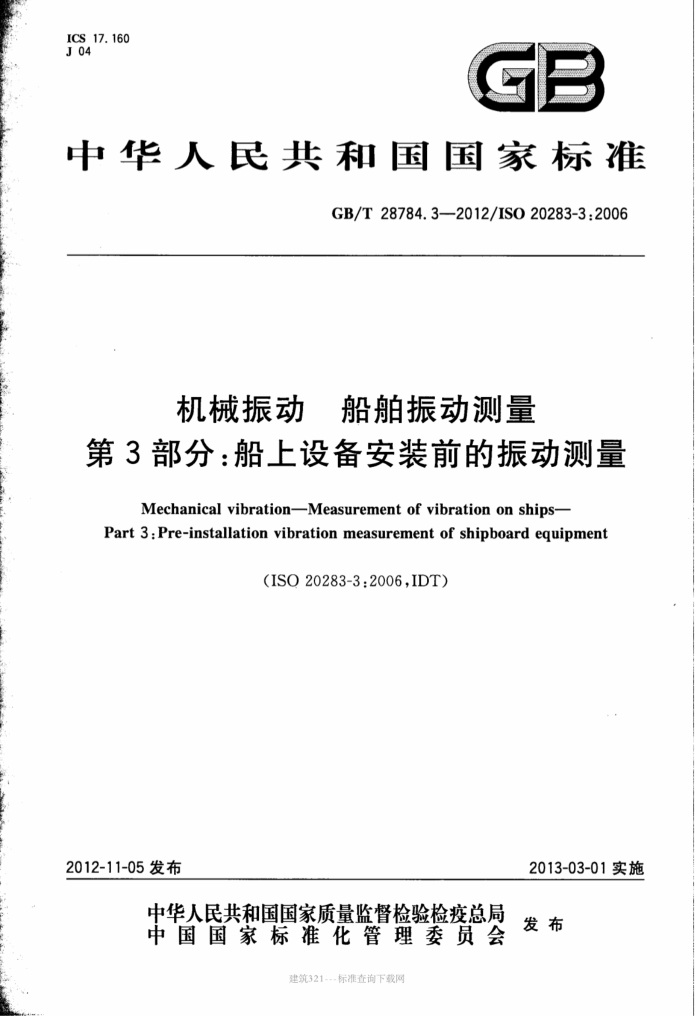

ICS 17.160 J04
中华人民共和国国家标准
GB/T28784.3--2012/ISO20283-3:2006
机械振动 船舶振动测量
第3部分：船上设备安装前的振动测量
Mechanical vibration-Measurement of vibration on ships- Part 3 : Pre-installation vibration measurement of shipboard equipment
(ISO20283-3:2006,IDT)
2013-03-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
建筑321---标准查询网 GB/T28784.3—2012/ISO20283-3:2006
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
测量要求和规程 4. 1 总则 4.2 测点位置 4.3 传感器方位和安装 4.4 测量频率分析 4.5 标定 4.6 环境振动及其影响 4.7 测试系统 4.8 设备运行状态
4.
5数据评价 6 测试报告附录A（资料性附录）发电机组的典型配置附录B（资料性附录） 测试系统的典型配置参考文献
11
23
建筑321---标准查询网 GB/T28784.3-—2012/ISO20283-3:2006
前言
GB/T28784《机械振动船舶振动测量》分为四个部分：
第1部分：一般指南；第2部分：结构振动测量：第3部分：船上设备安装前的振动测量；第4部分：船舶推进装置振动的测量和评价。
本部分是GB/T28784的第3部分。 本部分按照GB/T1.1-2009、GB/T20000.2—2009给出的规则起草。 本部分使用翻译法等同采用ISO20283-3：2006《机械振动船舶振动测量第3部分：船上设备安
装前的振动测量》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB3102.7--1993声学的量和单位（ISO31-7：1992，EQV) GB/T2298—2010机械振动、冲击与状态监测词汇（ISO2041:2009，IDT） GB/T3238-1982声学量的级及其基准值（ISO1683：1983NEQ） GB/T14412--2005机械振动与冲击加速度计的机械安装（ISO5348：1998.IDT)
本部分做了下列编辑性修改：
修改了部分公式的表达方式及公式编号。
本部分由全国机械振动，冲击与状态监测标准化技术委员会（SAC/TC53）提出并归口。 本部分起草单位：中船重工集团公司第七○二研究所、中船重工集团公司第七O三研究所、中船重
工集团公司第七〇四研究所、中船重工集团公司第七一一研究所、中船重工集团公司第七一九研究所、 武汉理工大学。
本部分主要起草人：郭列、尹逊民、祝华、张泉南、彭旭、严新平。
I
建筑321---标准查询网 GB/T28784.3—2012/ISO20283-3:2006
引言
船上的机器和设备运行时会产生振动和过大的结构噪声，从而可能会使船员和乘客舱室内的噪声超过与船东约定的声压级限值。由此可知，机器产生的结构噪声会影响舱室内的噪声，采用本部分可达到选择低振动机器的目的。
按标准规程对单个设备进行振动测量并与合约确定的验收准则进行比较，为造船商选择和安装合适的设备提供必需的信息。
Ⅱ
建筑321---标准查询网 GB/T28784.3-2012/ISO20283-3.2006
机械振动 船舶振动测量
第3部分：船上设备安装前的振动测量
1范围
GB/T28784的本部分规定了对不同类型船上设备产生的振动（该振动以结构噪声形式在船舶结构中传递）进行测量的指南、要求和规程，该测量是设备工厂验收试验（FactoryAcceptanceTest，FAT）的一部分。本部分对有明确运行和安装条件设备的测量进行了详细说明，比如在供应商的试验台上。
本部分是一个提供典型测试结果的框架标准，适用于客船、商船、游艇、高速艇上的船上设备。 由于旋转方向的振动对结构噪声贡献不大，本部分只涉及平移方向的振动，但不提出设备振动或结
构噪声的限值。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO31-7声学的量和单位（Quantitiesandunits-Part7：Acoustics) ISO 1683声学量的级及其基准值(Acoustics—Preferred reference quantities for acoustic levels) ISO 204l机械振动、冲击与状态监测词汇（Mechanical vibration shock and condition monito-
ring---Vocabulary)
ISO5348机械振动与冲击加速度计的机械安装（Mechanicalvibrationand shock一Mechanical mounting of accelerometers)
ISO/TR13298船舶技术 一般术语(Ships and marine technology-Vocabulary of general terms)
3术语和定义
在ISO31-7、ISO2041、ISO/TR13298中界定的以及下列术语和定义适用于本文件。
3.1
设备equipment 能够产生振动并将要安装在船舶上的任何机器、系统、子系统或零部件。 示例1主推进装置：柴油机、燃气轮机、主减速齿轮、推进电机：示例2机械通风以及采暖、通风和空调CHVAC）系统：送排气风机、空调机组空调水冷单元、淡水泵等：示例3辅助设备：柴油机或燃气涡轮发电机、液压装置、电机等。 注：不包括直接安装在减速齿轮、柴油机等装置上的泵，直接安装在推进电机、发电机、电机等装置上的风机，以及
大型机组上需要前期测试的任何其他辅助设备。
3. 2
弹性支座resilientmount 具有弹性并用于减少结构振动传递的装置。 注：弹性支座是在部件联接点隔断处使用的具有特殊形状的橡胶块或类似的弹性材料块，目的是支承部件以及为部
1
建筑321---标准查询网 GB/T 28784.3-2012/ISO 20283-3:2006
件与基础或支承结构之间提供隔振作用。弹性支座的使用可在较宽的频率范围内接近准自由状态（见3.12）。
3.3
复合支座 compound mount 双层隔振double-resilient mount 由一个中间质量、其总数与安装设备相匹配的两组弹性元件组成的三元系统。 注：复合支座能够比简式弹性支座达到更多的振动衰减。该被隔离设备由三元系统支撑。
3.4
刚性安装设备 rigidly mounted equipment 刚性连接在支承结构上的设备。
3. 5
支承结构 gsupport structure 用于安装设备的各类机械结构。
3.5.1
安装夹具mountingfixture 安装在弹性支座上方，主要作为测试刚性安装设备振动的相对轻型框架或结构的支承结构。 例：普通基架。 注：安装夹具也可用于需振动测试的弹性安装设备。
3.5.2
基础 foundation 用在弹性支座下的支承结构，可以类似或不类似于船舶结构。
3.5.3
基座subbase 基座面板bedplate 船上设备安装所需的用于一个或多个部件排列成直线的支承结构。
3.5.4
试验台 testhed 通常是可放置整个设备组件、支座和支承结构的大质量钢筋混凝土支承结构。
3.6
u
测试频率范围 test frequency range 10Hz至10kHz之间的1/3倍频程频带中心频率范围。 注：根据被测设备，可由供需双方协商，合理修改该频率范围。
3.7
结构噪声structure-borne sound 由某一振源在测试频率范围内引起的固体结构内的机械振动。 注1：主机，辅机可作为结构噪声源。 注2：高于16Hz频率范围内的结构噪声是可听见的。
3.8
加速度级 acceleration level La 振动加速度级测量值由式（1）得到：
La=201g dB
*(1)
ao
式中： a 2
测得的加速度均方根值（r.m.s），单位为米每二次方米（m/s）；
建筑321---标准查询网 GB/T28784.3--2012/ISO20283-3:2006
（见5）。测试之前，双方有必要在测试范围（如测试位置、运行状态等）上协商一致以避免误解。除非双方提出其他工况，本部分所要求测量的应为设备在稳态运行工况下的振动加速度（见4.8）。对于有些设备，瞬态运行工况下的测量及瞬态测量技术可由供需双方共同确定。
在准自由状态下，机器或其他设备联接点处的振动测量可作为结构噪声源提供给船厂，可与实际支座（若安装过程中使用支座）和船上实际基础的机械阻抗联系起来以预报设备产生的结构噪声。准自由状态可通过在安装测量仪器的联接点下使用软支座获得（见3.2的注）。某些情况下实际支座和（或）基座面板可与设备一起交付使用（见4.2和4.7）。 4.2测点位置
对于包含机脚的简式和复合支座设备，应在机脚处进行测量，或在设备底部测量。应在所有支座和隔振器上面进行测量，也就是说。对于简式和复合支座设备，应在被测设备的机脚或底部进行测量。
阀门的测量点应置于除人口之外的所有出口法兰或喷嘴以及其他任何结构联接处。 供需双方应协商确定没有明确联接点的设备的测量位置（见4.7.1）。 注：对于传感器位置更详细的说明，供需双方可参考ISO9611协商。但是，ISO9611中的要求更适合于实验室研
究，包括旋转方向振动的测量，本部分认为旋转方向的振动不是产生结构噪声的主要原因。
4.3传感器方位和安装
测量应由供需双方确定具体位置（见4.2），测量在三个正交方向上进行，其中之-一是垂直方向。对于阀门，要求测量两个方向，即垂直于和平行于出口法兰或喷嘴的流向的方向。
注：在买方同意的情况下，供方可根据经验减少测量内容，例如只进行垂向振动测试。 传感器应按ISO5348中的规定或加速度计制造商的说明进行安装，最好能通过螺纹连接转接盘并
固定在设备上。由于安装方法在很大程度上限制测量频率的上限，因此，除非难以安装或出于效率的需要，否则不得使用磁性材料、蜂蜡、胶带或手持的安装方法。 4.4测量频率分析 4.4.1总则
4.4.2中的1/3倍频带测量应在4.2规定的测量位置进行。在供需双方同意的情况下，为了诊断，可按照4.4.3进行窄带测量。 4.4.21/3倍频带测量
1
1/3倍频带加速度级L.（或者供需双方确定的速度级L）应在环境（非运行）状态和4.8状态下，中心频率为10Hz～10kHz或由供需双方确定的测试频率范围内测量。 4.4.3窄带测量
窄带加速度级L。可通过恒绝对或者恒相对带宽分析仪测量，频率范围和分析带宽宜根据设备振动特性（共振，主要工作频率及其谐波）和供需双方的意见进行选择。恒绝对带宽不宜大于N=2.5Hz 而恒相对带宽不宜大于1/24倍频程。 4.5标定 4.5.1实验室标定
振动传感器的标定可在其每次使用前的两年内按ISO5347或ISO16063中规定的任一适当方法进行。除供需双方另作商定外，整个振动测量系统的每一通道都应在至少两个频率下进行标定：一个是 4
