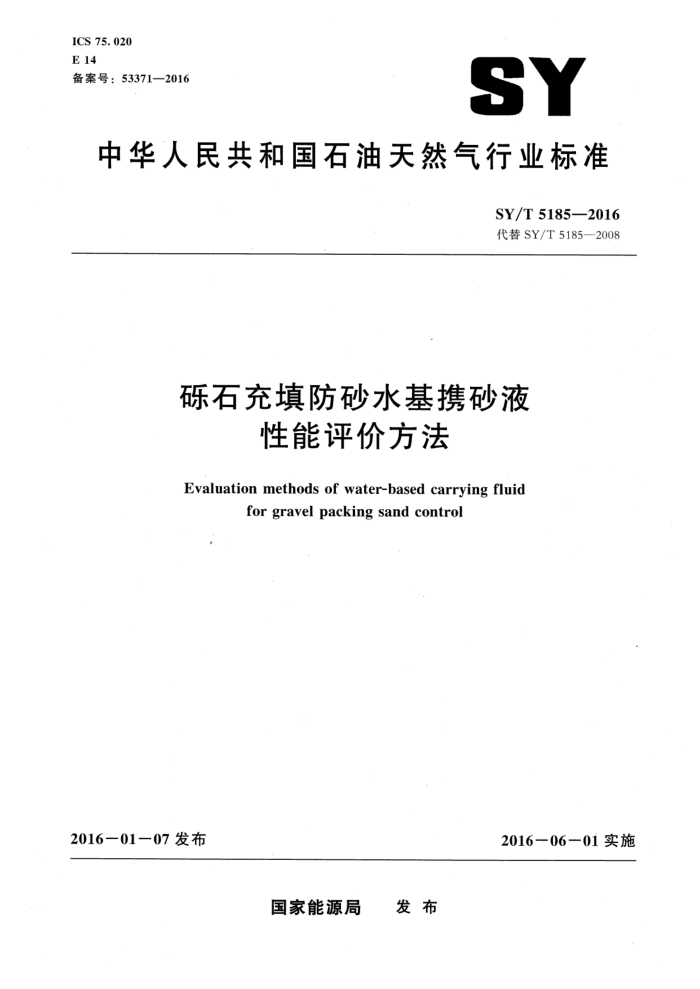

ICS 75. 020 E 14 备案号：53371—2016
SY
中华人民共和国石油天然气行业标准
SY/T 51852016 代替 SY/T 5185—2008
砾石充填防砂水基携砂液
性能评价方法
Evaluation methods of water-based carrying fluid
for gravel packing sand control
201601一07 发布
2016一06一01实施
国家能源局 发布 SY/T 5185—2016
次
目
前言
II
范围 2 规范性引用文件
术语和定义仪器设备和材料稠化水型携砂液的性能评价
3
?
5
6 冻胶型携砂液的性能评价
黏弹性表面活性剂携砂液的性能评价 SY/T 5185—2016
前 言
本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5185—2008《砾石充填防砂水基携砂液性能评价方法》，与SY/T 5185-2008 相比，除编辑性修改外，主要技术变化如下：
修改了术语和定义（见第3章，2008年版的第3章）；修改了仪器设备和材料（见第4章，2008年版的第4章）； -将携砂液分为稠化水型携砂液、冻胶型携砂液和黏弹性表面活性剂携砂液三类（见第5章、 第6章、第7章，2008 年版的第5章、第6章、第 7章）；删除了携砂液试样制备，把携砂液的试样准备分类进行（见5.1，6.1，7.1，2008年版的第 5章); 修改了表观黏度测定方法（见5.2，6.2，2008年版的6.1）；修改了砾石沉降速度的测定方法（见5.3.1，6.3.1，2008年版的6.2.1）；修改了悬砂能力测定方法（见5.3.2，6.3.2，7.2.2，2008年版的6.2.2）；增加了黏弹性表面活性剂携砂液砾石沉降速度的测定方法（见7.2.1）； -增加了黏弹性表面活性剂携砂液悬砂能力的测定方法（见7.2.2）；增加了交联时间的测定方法（见6.5）； -增加了黏弹性表面活性剂携砂液稠化时间测定方法（见7.4)；增加了黏弹性表面活性剂携砂液黏弹性的测定方法（见7.5）；修改了破胶性能测定（见 6.6，7.6，2008 年版的6.4); 修改了残渣含量测定（见6.7，2008年版的6.5）; 删除了滤液对岩心渗透率损害率测定（见2008 年版的6.7）；增加了与地层水配伍性的测定方法（见5.5，6.9，7.8）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：中国石油化工股份有限公司胜利油田分公司石油工程技术研究院、中国石油化
工股份有限公司胜利油田分公司技术检测中心、中国石油天然气集团公司辽河油田分公司齐40蒸汽驱开发项目管理部。
本标准主要起草人：武明鸣、智勤功、魏庆彩、魏芳、王勇、杨军、张冰洋、姜静、杜灿敏、 赵伟。
本标准代替了 SY/T 5185—2008。 SY/T 5185—2008的历次版本发布情况为：
-SY/T 5185—1987。 SY/T 5185-2016
砾石充填防砂水基携砂液性能评价方法
1范围
本标准规定了砾石充填防砂用稠化水型携砂液的性能评价、冻胶型携砂液的性能评价、黏弹性表面活性剂携砂液的性能评价方法。
本标准适用于油气田砾石充填防砂用水基携砂液的性能评价，压裂防砂用水基携砂液的性能评价方法也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6682一2008　分析实验室用水规格和试验方法 SY/T 5107—2005水基压裂液性能评价方法 SY/T 5370表面及界面张力测定方法 SY/T 6296-2013采油用冻胶强度的测定 流变参数法 SY/T 6376-2008 ，压裂液通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
水基携砂液water-based carrying fluid 以水作溶剂或分散介质的携砂液。
3. 2
稠化水型携砂液 gelled water-based carrying fluid 在水中加人稠化剂配制的携砂液。
3.3
冻胶型携砂液 crosslinked carrying fluid 用交联剂将水中聚合物交联而成的携砂液。
3. 4
黏弹性表面活性剂携砂液viscoelasticity surfactant carrying fluid 在水中加人表面活性剂和助剂配制成的具有一定黏弹性的携砂液。
3.5
砂液比 the rate of sand to liquid 充填砾石砂堆体积与携砂液体积之比，用百分数表示（%）。
3.6
携砂液残渣 carrying fluid residue SY/T 5185-—2016
陶粒沉降速度，单位为米每分（m/min）；
L-—陶粒沉降距离，单位为米（m); t一一陶粒沉降时间，单位为分（min）。
5.3.2悬砂能力测定方法 5.3.2.1在室温下，量取500mL 5.1中所述的携砂液倒人搅拌器中，调节搅拌器的转速至液体形成的漩涡可以见到搅拌器桨叶中轴顶端为止，保持搅拌器恒速转动，按10%的砂液比加人陶粒（0.425mm～0.850mm），5min后停止搅拌，把含陶粒携砂液迅速倒人1000mL的量筒中，观察混砂均匀程度和悬砂效果，记录陶粒全部沉降至容器底部所需时间。 5.3.2.2重复5.3.2.1的试验步骤，分别做砂液比为20%，30%，50%，75%，100%时的悬砂试验，记录陶粒全部沉降至容器底部所需时间。 5.4耐温耐剪切能力测定方法
取5.1中所述的携砂液按SY/T5107-2005中6.6的规定执行。 5.5与地层水的配伍性的测定方法
取 5.1中所述的携砂液按SY/T6376-2008中7.12的规定执行。
6冻胶型携砂液的性能评价
6.1试样准备要求 6.1.1冻胶型携砂液基液由提供方提供试样样品或携砂液名称、各组成成分、用量、配比、加人顺序、混合时间、在测试之前液体的老化时间及特殊要求。 6.1.2冻胶型携砂液交联剂、破胶剂及其他添加剂由提供方提供其名称、用量、配比、加人顺序、 加入方式及特殊要求。 6.1.3取6.1.1中所述的携砂液基液按SY/T 510)7·-200)5中5.4的规定，制备冻胶型携砂液。 6.2基液表观黏度的测定方法
量取一定量6.1.1中所述的冻胶型携砂液的基液按5.2的规定执行。 6.3携砂能力的测定方法 6.3.1砾石沉降速度测定方法
取6.1.3中所述的冻胶型携砂液按5.3.1的规定执行。 6.3.2悬砂能力测定方法 6.3.2.1室温下，量取500mL6.1.1中所述的基液倒人搅拌器中，调节搅拌器的转速至液体形成的漩涡可以见到搅拌器桨叶中轴顶端为止，保持搅拌器恒速转动，按10%的砂液比加人陶粒（0.425mm～0.850mm），然后按配方要求加入交联剂，恒速搅拌至液面微微凸起，停止搅拌，把含陶粒携砂液迅速倒人1000mL的量筒中，观察混砂均匀程度和悬砂效果，记录陶粒全部沉降至容器底部所需时间。 6.3.2.2重复6.3.2.1的试验步骤，分别做砂液比为20%，30%，50%，75%，100%时的悬砂试验，记录陶粒全部沉降容器底部所需时间。
3 SY/T 5185-—2016
6.4耐温耐剪切能力测定方法
取 6.1.3中所述的冻胶型携砂液按 SY/T 5107一2005中6.6的规定执行。 6.5交联时间的测定方法
取 6.1.1中所述的冻胶型携砂液的基液按 SY/T 6376一2008中 7.2的规定执行。 6.6破胶性能测定方法 6.6.1破胶时间测定方法
取6.1.3中所述的冻胶型携砂液按 SY/T6376-2008中的7.9.1的规定执行。 6.6.2破胶液表面、界面张力测定方法
取 6.6.1中所述的冻胶型携砂液的破胶液按 SY/T 5370的规定执行。 6.7残渣含量测定方法
取 6.1.3中所述的冻胶型携砂液按 SY/T 5107-—2005中 6.14的规定执行。 6.8静态滤失性测定方法
取6.1.3中所述的冻胶型携砂液按 SY/T5107—2005中6.9的规定执行。 6.9与地层水的配伍性
在使用温度、破胶时间下按配方要求对冻胶型携砂液进行破胶，取足够试验用的破胶液上层清液按 SY/T 6376—2008 中 7.12 的规定执行。
7黏弹性表面活性剂携砂液的性能评价
7.1试样准备要求 7.1.1黏弹性表面活性剂携砂液的主剂、助剂及其他添加剂由提供方分别提供试样样品或分别提供其名称、各组成成分、用量、配比、加入顺序、加入方式及特殊要求。 7.1.2按配方要求，将黏弹性表面活性剂液体连续加入到含有助剂的水中，搅拌使其完全分散。 7.2携砂能力的测定方法 7.2.1砾石沉降速度测定方法
取7.1中所述的黏弹性表面活性剂携砂液按5.3.1的规定执行。 7.2.2悬砂能力测定方法
取7.1中所述的黏弹性表面活性剂携砂液按5.3.2的规定执行。 7.3耐温耐剪切能力测定方法
取7.1中所述的黏弹性表面活性剂携砂液按 SY/T 5107一2005 中6.6的规定执行。
4 SY/T 5185—2016
7.4，稠化时间测定方法
按配方要求，将黏弹性表面活性剂液体连续加人到含有助剂的水中，搅拌使其完全分散，测试其黏度随时间的变化，以时间为横坐标，黏度为纵坐标作图，由图中读出黏度达到稳定的时间，即为黏弹性表面活性剂携砂液的稠化时间。 7.5黏弹性表面活性剂携砂液黏弹性测定方法
取 7.1.2中所述的黏弹性表面活性剂携砂液按 SY/T 6296一2013中6.2的规定执行。 7.6破胶性能测定方法 7.6.1破胶时间测定方法
取 7.1.2中所述的黏弹性表面活性剂携砂液按 SY/T 6376一2008中7.9.1的规定执行。 7.6.2破胶液表面、界面张力测定方法
取 7.6.1中所述的黏弹性表面活性剂携砂液的破胶液按 SY/T5370的规定执行。 7.7静态滤失性测定方法
取 7.1.2中所述的黏弹性表面活性剂携砂液按SY/T 5107—2005中 6.9的规定执行。 7.8与地层水的配伍性
在使用温度、破胶时间下模拟黏弹性表面活性剂携砂液自动破胶的条件对其进行破胶，取足够试验用的破胶液上层清液按SY/T 6376--2008中7.12的规定执行。
