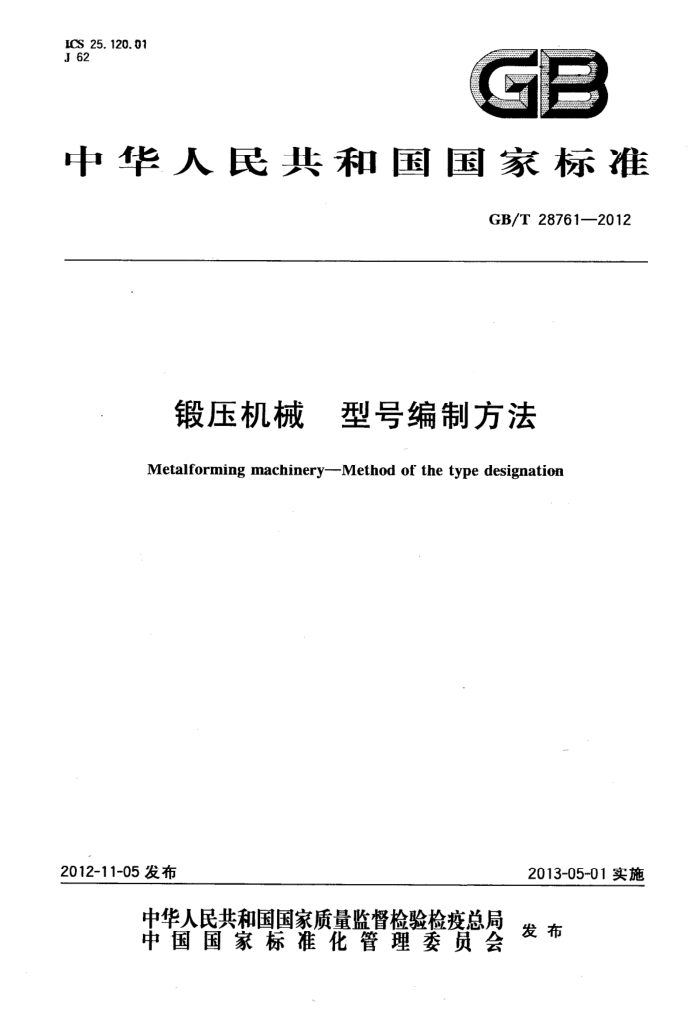

中华人民共和国国家标准
GB/T28761—2012
锻压机械 型号编制方法 Metalforming machinery--Method of the type designation
2013-05-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 28761—2012
目 次
前言 1 范围 2 锻压机械型号分类和构成 3 通用锻压机械型号
II
专用锻压机械型号锻压生产线型号数台单机组成的联动产品型号锻压机械名称及类、组、型(系列)的划分
4
5 6 GB/T 287612012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220)归口。 本标准起草单位：济南铸造锻压机械研究所有限公司。 本标准起草人：刘家旭、马立强。
- GB/T28761—2012
锻压机械 型号编制方法
1
范围
本标准规定了锻压机械的型号分类和构成、型号、各类锻压机械的型号、代号表示方法、名称及组、 型(系列)的划分。
本标准适用于锻压机械产品的型号编制和命名。
2锻压机械型号分类和构成
2.1型号的分类
锻压机械型号分为通用锻压机械型号、专用锻压机械型号、锻压生产线型号、联动锻压机械型号.. 2.2型号的构成
锻压机械型号是锻压机械名称、主参数、结构特征及工艺用途的代号，由汉语拼音正楷大写字母（以下简称字母)和阿拉伯数字（以下简称数字)组成。型号中的汉语拼音字母按其名称读音。
3 通用锻压机械型号
3.1 型号表示方法
型号表示方法如下：
A (△) U A 口 (A) (O)
其他特性代号产品重要基本参数变化代号主参数通用特性或结构特性代号组、型（系列）代号系列或产品重大结构变化代号类代号
注1：有“()"的代号，如无内容时则不表示，有内容时则无括号。 注2：有“△”符号的，为大写汉语拼音字母；注3：有“口”符号的，为阿拉伯数字。 注4：有*O”符号的，为大写汉语拼音字母或/和阿拉伯数字。 型号示例或标记示例如下： GB/T28761—2012
—1000kN/3200mm五轴数控液压板料折弯机的型号表示为：W67KY-100/3200L5。 -1600kN闭式单点高速精密压力机的型号表示为：J75GM-160。 经第三次重大改进，行程可调的，带自动送料装置的2000kN开式固定台压力机的型号表示为：JC21Z-200D。
3.2分类及其类代号 3.2.1锻压机械分为机械压力机、液压机、自动锻压（成形)机、锤、锻机、剪切与切割机、弯曲矫正机、其他、综合类，用大写汉语拼音字母表示，字母一律用正楷大写。 3.2.2锻压机械的分类字母代号见表1。
表1锻压机械分类及字母代号
类别 机械压力机 液压机 自动锻压 锤 锻机 剪切与 弯曲矫正机 其他、
(成形)机
切割机 Q
综合类 T
字母代号注：对于有两类特性的机床，以主要特性分类为准。 3.2.3分类中未能包含的锻压机械产品应根据其锻压工艺和接近的类型产品进行分类命名。 3.3系列或产品重大结构变化或重大改进代号
Y
J
Z
c
D
W
当锻压机械的结构、性能指标有重大变化或更高的要求，并按新产品设计、试制和鉴定时，按改进的先后顺序选用正楷大写字母A、B、C等(I、O字母除外）。凡属局部的小改进或增减某些附属装置等，未对原锻压机械的结构、性能做重大的改进，其型号不变。 3.4锻压机械的组、型（系列)代号 3.4.1每类锻压机械分为10组，每组分为10个型（系列），用两位数字组成，位于类代号或结构变化代号之后。 3.4.2组、型(系列)的划分及型号中主参数的表示方法应符合表4～表11的要求。 3.4.3具有两类产品特征的产品，分类应以主要特征为准，次要特征用其他特性代号表示。 3.4.4没有组、型（系列)的新产品，应根据产品用途、工艺和结构特点选定。 3.5通用特性或结构特性代号 3.5.1 通用特性代号有统一的规定含义，在各类锻压机械中表示的意义相同。 3.5.2 当某类锻压机械有某种通用特性时，则在组、型（系列)代号后加通用特性代号。 3.5.3 当需要排列多个通用特性代号时，应按重要程度顺序排列。 3.5.4通用特性或结构特性代号见表2。
2 GB/T28761--2012
表2 功 能
读音控自液气伺高
代号 K 2 Y Q s G
名 称数控自动液压传动气动传动伺服驱动高速
数字控制带自动送卸料装置机器的主传动采用液压装置机器的主传动（力、能来源)采用气动装置主驱动为伺服驱动机器每分钟行程次数或速度显著高于同规格普通产品，有标准的以标准为准，没有标准的按高出同规格普通产品的100%以上计机器运动精度显著高于同规格普通产品，有标准的以标准为准，没有标准的按高出同规格普通产品的25%以上计数字显示功能柔性加工功能
精密数显柔性加工
M x R
密显柔
3.5.5对主参数相同而结构、性能不同的锻压机械，可加结构特性代号予以区分，在型号中无统一的含义，并应排在通用特性代号之后。按结构的不同选用正楷大写字母A、B、C等或字母组合（I、O字母除外），通用特性代号已用的字母不能再使用。 3.6主参数 3.6.1主参数为公称力（单位为kN)的，表示主参数的数值为公称力实际数值的十分之 3.6.2主参数为公称打击能量（单位为kJ)的，表示主参数的数值为公称打击能量（单位为kJ)实际数值的十分之一 3.6.3主参数的单位为毫米、千克的，表示主参数的数值为主参数的实际数值。 3.6.4表示主参数的数值位于组、型（系列)或特性代号之后，并用短横线“”隔开。 3.6.5有两个或多个主参数的，中间以“×”或“/"分开。 3.7产品重要基本参数变化代号 3.7.1凡是主参数相同而重要的基本参数不同者用A、B、C(I、O字母除外)等字母加以区别外，位于主参数之后。 3.7.2凡是次主要基本参数略有变化的产品，可不改变其原型号。 3.8其他特性代号 3.8.1其他特性代号置于型号的最后。 3.8.2其他特性代号用以表示各类锻压机械的辅助特性，如不同的数控系统，反映锻压机械的控制轴数，移动工作台等。 3.8.3其他特性代号用A、B、C(I、O两个字母不得选用)等字母表示，如L表示数控轴数；F表示复合等。 3.9锻压机械产品名称 3.9.1锻压机械分类、系列产品可根据组、型（系列)的划分、通用特性和其他特性组合命名产品名称，如五轴数控液压板料折弯机。
3 GB/T28761—2012 3.9.2特定的产品名称应包括主参数，如1600kN闭式单点高速精密压力机。
4专用锻压机械型号
4.1型号表示方法如下：
-
A
2
主参数类似、相近的组、型代号相近的类代号生产单位代号
型号示例或标记示例如下：
××单位生产的钻头热挤压液压机，型号表示为：××-Y61W-125，名称为：1250kN专用钻头热挤压液压机； ××生产的专用冷挤压机型号表示为：××-J87-500，名称为：5000kN专用冷挤压机；
4.2专用锻压机械系指为完成某特定工艺、生产加工某种专门产品而设计制造的机器。 4.3专用锻压机械的型号由生产单位参照通用产品型号自定。 4.4专用锻压机械型号由生产厂代号、相近的类代号和组、型代号或编号及主参数组成。在名称中可加“专用”二字。
5锻压生产线型号
5.1型号表示方法
型号表示方法如下：
线中主机型号线的类型代号
型号示例或标记示例
5.2锻压生产线的类型代号
锻压生产线的类型代号见表3。
表3
自动线 ZS
柔性生产线
生产线 S
半自动线 BS
数控生产线
线的名称线的代号
RS
KS
5.3 生产线的构成
锻压生产线、半自动线及自动线（机组)的型号用该线类代号、线中主要单机型号组成。线中单机型 GB/T287612012
号仍用原型号。 5.4锻压生产线的型号由生产单位参照通用产品型号自定。
6 数台单机组成的联动产品型号
由两台或两台以上相同锻压机械产品组成的同步联动机械，其型号由组成台数及单机的通用产品型号组成。型号表示示例如下：
-2台联动液压板料折弯机，型号表示为：2-WC67Y-250/4000，名称为：2-2500kN/4000mm 联动液压板料折弯机； -4台联动四柱液压机，型号表示为：4-YA32-500，名称为：4-5000kN联动四柱液压机。
锻压机械名称及类、组、型（系列)的划分
7
7. 1 机械压力机（代号J)
机械压力机名称及组、型（系列)的划分见表4。
表4
组
型 00 01 齿条式压力机 02 螺旋压力机 03 杠杆式压力机
主参数
名 称
公称力/kN 公称力/kN 公称力/kN 公称力/kN
手动台式、单柱 04 台式压力机压力机
05 06 单柱固定台压力机 07 单柱活动台压力机 08 单柱台压力机 09 10 11 12 13 开式伺服驱动压力机
公称力/kN 公称力/kN 公称力/kN
公称力/kN 公称力/kN
伺服驱动压 14 开式双点伺服压力机力机
15 16 闭式单点伺服驱动压力机 17 闭式双点伺服驱动压力机 18 闭式四点何服驱动压力机 19
公称力/kN 公称力/kN 公称力/kN
