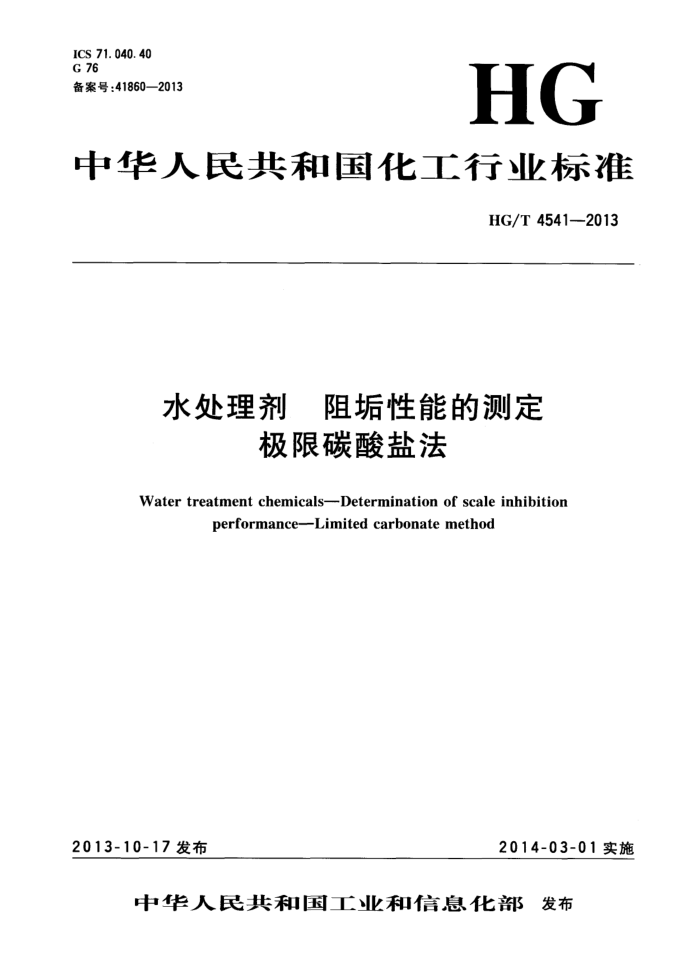

ICS71.040.40 G 76 备案号：41860—2013
HG
中华人民共和国化工行业标准
HG/T4541-2013
水处理剂 阻垢性能的测定
极限碳酸盐法
Water treatment chemicals--Determination of scale inhibition
performance--Limited carbonate method
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布 HG/T 4541—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会水处理剂分技术委员会（SAC/TC63/SC5)归口。 本标准负责起草单位：中海油天津化工研究设计院、江海环保股份有限公司、广州市特种承压设备
检测研究院、中昊光明化工研究设计院有限公司、山东省泰和水处理有限公司、河南清水源科技股份有限公司、上海未来企业有限公司、江苏科利恩净水科技有限公司、中国石油化工股份有限公司北京北化院燕山分院。
本标准主要起草人：王会、靳晓霞、孙伟、谢海垣、郭喜民、万振涛、李太平、周国平、弓志定、冯婕。
I HG/T 4541—2013
水处理剂 阻垢性能的测定极限碳酸盐法
1范围
本标准规定了水处理剂抑制碳酸钙析出的阻垢性能的测定极限碳酸盐法。 本标准适用于水处理剂抑制碳酸钙析出的阻垢性能的评定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682一2008分析实验室用水规格和试验方法（modISO3696：1987） GB/T15451工业循环冷却水总碱及酚碱度的测定 GB/T15452 工业循环冷却水中钙、镁离子的测定EDTA滴定法 GB/T15453 工业循环冷却水和锅炉用水中氯离子的测定
3方法提要
以现场水或模拟现场水水质的配制水和水处理剂制备成试液，在加热鼓气条件下，使其蒸发浓缩，定时取样测定试液中总碱度、钙离子浓度和氯离子浓度，直至出现极限碳酸盐值。极限碳酸盐值越大，则该水处理剂的阻垢性能越好。 4试剂和材料 4.1试验方法中所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T6682规定的三级水。 4.2水处理剂试样溶液：2000mg/L（以干基计）。 5仪器、设备 5.1极限碳酸盐硬度测定仪：温度可控制在20℃～90℃，精度士1℃，见图1。
1 HG/T45412013
空气； 2- 液位感应器； 3 试验烧杯；
电磁阀；一补水箱；
ne
9
10- 曝气头； 11- 补液管； 12- 热敏电阻； 13- 控温仪；
恒温水浴；
4
5- 搅拌器； 6- 加热管；
变送器；
电源。
14-
7
图1 极限碳酸盐硬度测定仪
5. 2 刻度玻璃烧杯：3000mL。 6 试验用水 6.1试验水样I：实际工况用水或模拟实际工况水质的自行配制水。 6.2试验水样Ⅱ：取试验水样I3000mL，加人一定量的待评定水处理剂，搅拌均匀，即成试验水样ⅡI，其中1000mL留作取样分析后的补水（见7.6）。 7试验步骤 7.1按图1所示，安装调整极限碳酸盐硬度测定仪，设定恒温水浴温度为60℃士1℃，也可根据现场具体工况选择其他温度条件。 7.2准确量取2000mL试验水样IⅡI于3000mL刻度玻璃烧杯中，再量取约4000mL试验水样I于极限碳酸盐硬度测定仪的补水箱中。 7.3将烧杯置于极限碳酸盐硬度测定仪装置的恒温水浴中，待达到指定温度后，开启并调试好液位感应器，打开自动补液控制器和鼓气装置，设定鼓气速度为1L/min。 7.4试验开始，计时。 7.5试验过程中，每隔4h取样分析一次（也可根据实际水质情况适当延长或缩短取样间隔时间）。每次准确移取出一定体积的水样，冷却后分别按照GB/T15451、GB/T15452、GB/T15453分析样液的 2 HG/T4541-—2013
总碱度A（以CaCO计）、钙离子浓度Eca（以CaCO3计）和氯离子浓度cl，并按附录A表A.1的格式进行记录。也可根据待测水处理剂性能适当调整试验前期的取样频次。 7.6取样分析的同时补加与取样体积相等的试验水样Ⅱ，以保证试液中水处理剂含量的稳定。 7.7试验-直进行到达到极限碳酸盐峰值为止。当出现极限碳酸盐峰值后，需再延长试验8h～12h，即再取二至三个批次的水样进行分析。 8结果的表示和计算
以试验时间t为横坐标，以钙离子浓度Sca（以CaCO3计)与总碱度a（以CaCO3计)之和为主纵坐标绘制（ca十A)随t的变化图，同时以浓缩倍率[按式(1)计算］为次纵坐标绘制k随t的变化图。取（Eca十A）-t曲线最大值，即（ca十A）MAx，作为药剂在该水质条件下的极限碳酸盐值（LC）。极限碳酸盐测定曲线示意图见图2。
Sclt EcI.o
k
（1）
式中： cl,0——补充水的初始氯离子浓度的数值，单位为毫克每升（mg/L)； scl,t——t时刻试验水样的氯离子浓度的数值，单位为毫克每升（mg/L）。
750.00
2.20
700.00
2.00
EOtsAMAx
650.00
(
1.80
600.00
1.60
550.00
1.40
500.00 450.00
1.20
400.00
50 1.00
10
20
30
40
时间：
图2 极限碳酸盐测定曲线示意图
9允许差
取平行测定结果的算术平均值为测定结果。平行测定结果的绝对差值不大于10mg/L。
3 HG/T 45412013
附录A (规范性附录) 记录表格式
极限碳酸盐法测定水处理剂的阻垢性能时，可按表A.1的格式记录试验数据。
表A.1 极限碳酸盐试验记录表钙离子浓度
ECa+ A (以CaCO计) /(mg/L)
碱度5A
氯离子浓度&cl
Sca (以CaCO计） /(mg/L) /(mg/L)
备注
时间t (以CaCO计)
k
/(mg/L)
4 ICS71.040.40 G 76 备案号：41860—2013
