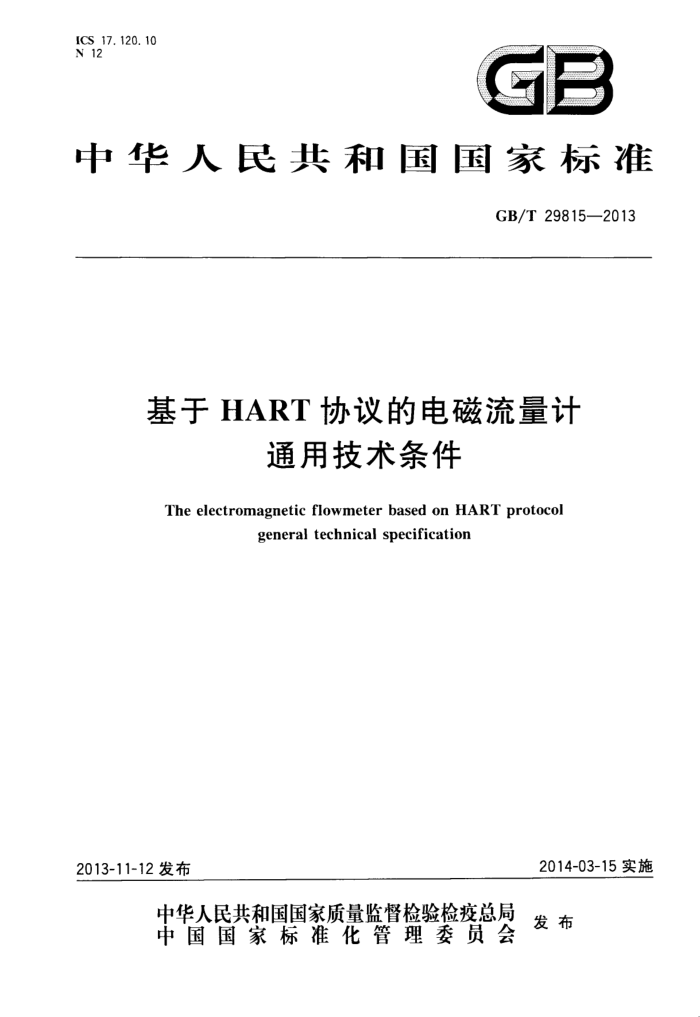

ICS 17.120.10 N 12
GB
中华人民共和国国家标准
GB/T29815—2013
基于HART协议的电磁流量计
通用技术条件
The electromagnetic flowmeter based on HART protocol
general technical specification
2014-03-15实施
2013-11-12发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 GB/T 29815-2013
目 次
前言
范围规范性引用文件术语和定义要求 4. 1 正常工作条件 4.2 HART协议 4. 3 HART测试 4. 4 电磁兼容 4.5 防爆性能 4. 6 其他要求试验方法
2
3
4
5
5. 1 试验条件 5. 2 通信功能 5.3 电磁兼容 5.4 防爆性能 5.5 其他要求
6 GB/T29815—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准起草单位：重庆川仪自动化股份有限公司、西南大学、西门子（中国)有限公司、北京远东仪表
有限公司、福建澳泰自动化设备有限公司、天津市亿环自动化仪表技术有限公司、开封仪表有限公司、北京瑞普三元仪表有限公司、余姚市银环流量仪表有限公司、福建顺昌虹润精密仪器有限公司、浙江迪元仪表有限公司、杭州盘古自动化系统有限公司、厦门安东电子有限公司、深圳万讯自控股份有限公司、安徽蓝润自动化仪表有限公司、福建上润精密仪器有限公司、福州福光百特自动化设备有限公司、中环天仪股份有限公司、上海ABB工程有限公司、机械工业仪器仪表综合技术经济研究所、上海自动化仪表股份有限公司、上海威尔泰工业自动化股份有限公司、上海工业自动化仪表研究院、重庆艾维仪表有限公司。
本标准主要起草人：石磊、黄毅普、王光辉、张渝、吕静、钟秀蓉、石海林、窦连旺、王悦、陈文、刘忠海、 杜会章、李振中、朱家顺、陈志扬、孙向东、郭豪杰、洪小平、袁敏勋、谢晓辉、陈万林、邹崇、戈剑、祁剑峰、 陈会庆、沈伟愿、梅恪、倪敏、金达、陈捷、李明华、张川潮、王亚。
I GB/T 29815—2013
基于HART协议的电磁流量计
通用技术条件
1范围
本标准规定了电磁流量计应用HART协议的术语和定义、要求和试验方法。 本标准适用于应用HART协议的电磁流量计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB3836.1—2010 爆炸性环境 第1部分：设备通用要求 GB3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB3836.4—2010 爆炸性环境 第4部分：由本质安全型""保护的设备 GB3836.9—2006 爆炸性气体环境用电气设备第9部分：浇封型“m” GB/T17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T17626.11—2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度
试验
GB/T29910.1 工业通信网络 现场总线规范 类型20：HART规范 JB/T 9248 ：电磁流量计
3术语和定义
GB/T29910.1界定的以及下列术语和定义适用于本文件。
3. 1
HART协议High way Addressable Remote Transducer protocol 种兼容传统的4mA～20mA模拟信号制的现场数字通信协议，简称HART协议。协议规范集
包括物理层、链路层和应用层协议；该协议是美国Rosement公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。 3. 2
HART协议的电磁流量计 +electromagneticflowmeterapplyingHARTprotocol 带有HART协议功能的电磁流量计。
1 GB/T29815—2013
4 要求
4. 1 正常工作条件
4.1.1 负载电阻
输出负载电阻见表1。
表1 输出负载电阻
直流电流信号/mA
负载电阻/α 250~500
4~20
4. 1. 2 其他条件
其他工作条件均按JB/T9248的有关规定。
4. 2 HART协议 4.2.1 概述
物理层、链路层、应用层通用命令应符合GB/T29910.1的规范，其他常用命令，特殊命令可选 4.2.2通信功能
符合GB/T29910.1规定的通信功能。 4.2.3 变量参数
电磁流量计应有的和可选的变量参数见表2。
表 2 变量参数
长度 Byte(字节）
序号 m 阻尼时间 2 阻尼时间单位 3 瞬时流量 4 流量总量 5 流量总量（正向） 6
参数名称
数据类型
可读写读/写读/写读读/写读/写读/写读/写读/写读读/写读/写
M/O
说明
float(浮点型) unsignedchar(无符号字符型） float(浮点型） unsigned char（无符号字符型） M unsigned char(无符号字符型） M unsignedchar（无符号字符型） M unsigned char（无符号字符型） M float(浮点型)
M M M
4 1 4 4 4
流量总量（反向）流量单位
7
1 4 4 1
8 百分比流量 9 流速 10 流速单位 11 量程 2
0 0
float(浮点型） unsigned char（无符号字符型） 0 float(浮点型）
M GB/T 29815—2013
表2（续）
长度 可读写 说明 Byte(字节)
序号 12 量程单位 13 口径 14 传感器系数 15 传感器序列号 16 转换器编号 17 小信号切除 18 小数位数 19 报警全局使能 20 流量方向 21 流量超限报警上限 float(浮点型） 22 流量超限报警下限 float（浮点型） 23 脉冲/频率系数
参数名称
数据类型
M/O
读/写读/写读/写
unsigned char(无符号字符型） M unsignedchar(无符号字符型） M
1 2 4
M
float(浮点型） unsigned char(无符号字符型） 0 unsignedchar（无符号字符型）
3 读/写
读/写读/写读/写读/写读/写读/写
0 M
3 4 1 1 1 4 4 读/写
float(浮点型） unsigned char(无符号字符型） 0 unsigned char(无符号字符型） 0 unsigned char（无符号字符型） M
0 0 M
读/写
float(浮点型）
4 1 读/写
24 无输出时端口电平状态 unsignedchar(无符号字符型） 0
通过不同位来表
读/写 示各种报警功能
25 报警输出使能
unsignedchar(无符号字符型）
0
4
的启、停
注：M为强制；O为可选。
4.3 HART测试 4.3.1 测试平台
测试软件：符合HART基金会要求的测试工具：测试环境：HART基金会指定的测试实验室。
4.3.2 测试通用命令项
必须分别对命令0、命令1、命令2、命令3、命令6、命令7、命令8、命令9、命令11、命令12、命令13、 命令14、命令15、命令16、命令17、命令18、命令19的通用命令进行测试。 4.3.3 测试链路层
主要包括以下内容： a) 前导码测试； b) 顿扩展测试； c) 短顿、长顿测试； d) 奇偶校验测试；
200万次无间断电源数据通讯测试。
e)
3 GB/T29815—2013
4.3.4 通用命令说明
测试通用命令的说明见表3。
表3 测试通用命令
命令命令0 读设备唯一标识符命令1 读主变量（瞬时流量）命令2 读主变量电流值和百分比命令3 读动态变量及主变量电流命令4 写轮询地址命令5 读循环配置命令6 读动态变量类别命令7 读设备变量状态命令8 读与标记有关的设备唯一标识符命令9 读消息命令11 读标记、描述符及日期命令12 读主变量传感器信息命令13 读设备变量信息命令14 读最终装配号命令15 写消息命令16 写标记、描述符及日期命令17 写最终装配号命令18 读设备唯一标识符命令19 读主变量(瞬时流量）
说 明
功 能
四个变量为：瞬时流量、净总量、正向总量、反向总量
4.4 电磁兼容 4.4.1 静电放电抗扰度
电磁流量计按GB/T17626.2一2006规定的接触放电3级试验等级及试验程序试验，受试仪表在整个试验期间可显示其抗干扰度，并且试验接受后仪表可满足功能要求。 4.4.2电快速瞬变脉冲群抗扰度
电磁流量计按GB/T17626.4一2008规定的1级试验等级及试验程序试验，受试仪表性能正常。 4.4.3浪涌（冲击）抗扰度
电磁流量计按GB/T17626.5一2008规定的2级试验等级。实验过程中允许样机出错，实验结束后应能自动恢复。
4 GB/T 29815—2013
4.4.4工频磁场抗扰度
电磁流量计按GB/T17626.8一2006规定的3级试验等级，实验过程中样机应能正常工作。 4.4.5电压暂降、短时中断和电压变化的抗扰度
电磁流量计按GB/T17626.11--2008规定的试验等级0%UT，恢复供电后样机应能正常工作。 4. 5 防爆性能
流量计防爆性能应符合GB3836.1-2010的要求。其中流量计的转换器部分符合GB3836.2 2010的要求；流量计的传感器部分应符合GB3836.9-2006的要求，电极应符合GB3836.4--2010的要求。流量计的整体防爆等级为ExdmibⅡCT6 4.6其他要求
其他要求均按JB/T9248的有关规定。
6
试验方法
5.1 试验条件 5.1.1一般试验条件
环境温度：5℃~35℃ 大气压力：86kPa106kPa。 相对湿度：45%~85%。 流体温度：5℃~35℃。 供电电源： 220Va.c.，允差±5%； 24Vd.c.，允差±5%。 外磁场：除地磁场外，其他磁场应小到忽略不计。 机械振动：机械振动小到忽略不计。
5.1.2 参比试验条件
环境温度：20℃士2℃。 大气压力：86kPa~106kPa。 相对湿度：60%~70% 供电电源：电压 220Va.c.，允差±1%；
频率50Hz，允差士1%；谐波含量应小于5%； 24Vd.c.，允差±1%。
输出负载：直流电流信号输出 5002，允差±5%；
250Q，允差±5%；最小输出负载值。
频率输出
5. 2 2通信功能
按制造厂制订的检查程序或检验方法进行。
5
