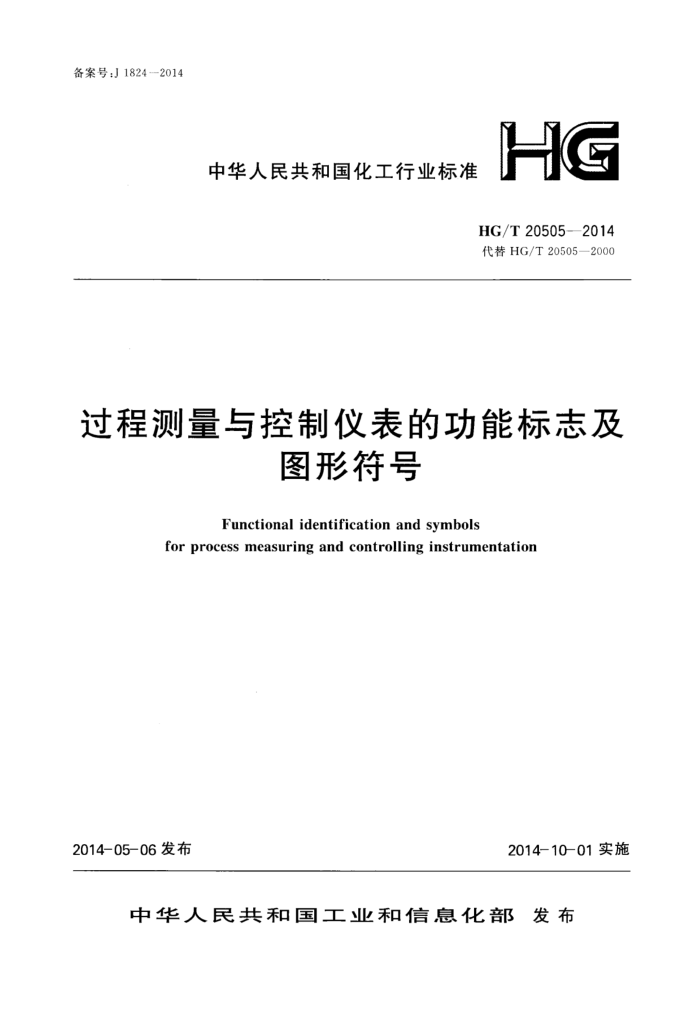

备案号：J1824—2014
HG
中华人民共和国化工行业标准
HG/T20505—2014 代替HG/T20505—2000
过程测量与控制仪表的功能标志及
图形符号
Functional identification and symbols
for process measuring and controlling instrumentation
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
过程测量与控制仪表的功能标志及
图形符号
Functionalidentificationand symbols
for process measuringand controlling instrumentation
HG/T20505—2014
主编单位：中国成达工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年10月1日 HG/T20505—2014
前言
本标准根据工业和信息化部《关于印发2010年第一批行业标准制修订计划的通知》（工信厅科
[2010］74号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅<关于印发2010年第一批行业标准制修订计划的通知》的通知》（中石化联质发[2010]222号文)的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织修订。
本标准自实施之日起代替《过程测量与控制仪表的功能标志及图形符号》HG/T20505一2000。 本标准经编制组广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在充
分征求意见的基础上，完成修订。
本标准的主要技术内容：第1部分为仪表功能标志，包括仪表功能标志字母和其在应用中的组合形式、仪表回路号和仪表位号的组成；第2部分为仪表图形符号，包括仪表设备与功能图形符号，检测仪表图形符号，仪表线型符号，最终控制元件图形符号，信号处理功能图形符号，二进制逻辑图形符号、电气元件图形符号和图形符号尺寸比例；第3部分为图形符号应用示例，包括检测系统图形符号示例，控制、联锁系统图形符号示例。
本标准与HG/T20505一2000相比，主要变化如下： 1.增加了“术语”章节。 2.在“仪表功能标志”章节，增加了仪表回路号的相关内容，对仪表位号组成部分的描述进行了
修改。
3.在“仪表功能标志字母与常用缩写”章节，增加了用于安全仪表系统的标识，补充了仪表功能标志字母在应用中的组合形式，删除了“字母Y的附加功能符号”一节。
4.在“仪表图形符号”章节，对“正方形内置圆”和“正方形内置菱形”图形符号的含义进行了修改；增加了“信号处理功能图形符号”、“二进制逻辑图形符号”、“电气元件图形符号”和“图形符号尺寸说明”四节，调整和补充了部分仪表的图形符号。
5.在“图形符号应用示例”章节，修改和删减了部分示例。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国成达工程有限公司负责解释。本标准在执行过程中如有意见和建议，
请与中国成达工程有限公司联系（地址：成都市天府大道中段279号成达大厦，邮政编码：610041），以供今后修订时参考。
本标准主编单位、主要起草人和主要审查人：主编单位：中国成达工程有限公司主要起草人：戴武孟海亮【 尚野麟 苏文刚主要审查人：陈鹏 孙建文高人 欣赵 柱 马恒平 徐继荣 于锋
董萍王秋红 林洪俊 王发兵 张同科 何蓉 张济航张建一张晋红吴天一 高文革 周一鸣 孙菊霞 周江萍
. 4 : HG/T20505—2014
目 次
总 则 2 术语
( 7 )
(8 ) (9) （9) (9) (10) (10) (10) (11) (11) (12) (12) (26) (29) (29) (32) (41) ..(46) (52) (60)
仪表功能标志 3.1 功能标志构成 3.2 仪表回路号 3.3 仪表位号 3. 4 仪表回路号和仪表位号的后缀 3. 5 间隔符
3
..
3.6 多变量、多功能和多点回路 3. 7 就地仪表、辅助仪表设备和附属仪表设备仪表功能标志字母与常用缩写 4.1仪表功能标志字母 4.2仪表常用缩写字母
N
5 仪表图形符号
5.1 仪表设备与功能图形符号 5. 2 检测仪表图形符号 5.3 仪表连接线图形符号 5. 4 最终控制元件图形符号 5.5 信号处理功能图形符号 5. 6 二进制逻辑图形符号 5. 7 电气元件图形符号 5.8 图形符号尺寸说明图形符号应用示例 6.1 检测系统图形符号示例 6.2 自控系统图形符号示例 6.3 安全联锁系统图形符号示例 6.4 典型控制系统图形符号示例
(68) (71) (74) (74) (81)
6
...(87)
(88) (89) (91)
本标准用词说明附：条文说明 HG/T20505—2014
Contents
General provisions
(7) (8) (9) (9) (9) .(10) .(10) (10) .(11) (11) (12) (12) (26) .(29) ... (29)
1 2 Terms 0
Instrument function identification 3.1Composing of function identification 3.2Instrumentloop number 3.3Instrument number... 3.4 Suffix for instrument loop number and instrument number 3.5Punctuation 3.6Multivariable,multifunction,and multipoint loop 3.7 Local,auxiliary and accessory instrumentation . 4 Instrumentfunctionidentificationlettersand abbreviation
4.1 Instrument function identification letters 4.2Abbreviation Instrumentation symbols 5.1 Instrumentaion device and function symbols 5.2Measurement symbols 5.3Line symbols ... 5.4 Final control element symbols .. 5.5 Signal processing function symbols 5. 6 Binary logic symbols 5.7 Electrical schematic symbols 5.8Graphic symbol dimension
5
(32) (41) (46) ... (52) *.(60)
(68) ... (71) ... (74) (74) : (81) (87)
6Symbolapplicationsample
6.1Symbol application sampleof detecting syste 6.2Symbol application sample of control system 6.3Symbol application sample of safety interlock system 6.4 Sample of typical control system
(88) (89) .(91)
Explanation of wording in this standard Addition:Explanation of provisions
6 HG/T 205052014
1 总 则
1.0.1为了统一过程测量与控制仪表的功能标志及图形符号在化工行业的应用及要求，推进过程测量与控制仪表的功能标志及图形符号在工程设计中的规范化，制订本标准。 1.0.2 本标准适用于化工自控专业设计中仪表回路号、仪表位号的编制以及仪表图形符号的规定及应用。 1.0.3 过程测量与控制仪表的功能标志及图形符号除应符合本标准要求外，尚应符合国家现行有关标准的规定。
?7 HG/T20505—2014
2术语
2.0.1可接近的accessible
设备或功能的一种特性，交互共享系统功能的一种特性，或操作员以实现控制操作为目的可进行使用或观察的一种特性。 2.0.2基本过程控制系统basicprocesscontrolsystem
对来自过程的、与该系统相关设备的以及操作员的输入信号进行响应，并产生输出信号使过程及与该系统相关设备按要求方式运行的系统。 2.0.3计算机系统computersystem
通过在基本过程控制系统中操作设定点，与生产过程相结合的系统，包括但不限于过程控制器、
过程优化器、统计过程控制系统、前期模型过程控制系统、分析控制器、商务计算机、生产制造系统。 2.0.4单台（仪表设备或功能）discrete
指以硬件为基础、可与其他仪表设备或系统相连接或不连接的独立仪表设备或功能，包括但不限于变送器、开关、继电器、控制器以及控制阀。 2.0.5分散型控制系统distributedcontrolsystem
一种控制功能分散、操作显示集中，采用分级结构的智能站网络。其目的在于控制或控制管理一个工业生产过程或工厂。 2.0.6可编程序控制器programmablelogiccontroller
一种电子控制器，其功能可以作为一个程序保存在控制单元中。控制器的组态和布线与控制器
系统功能无关。 2.0.7共享控制sharedcontrol
控制设备或功能的一种特征，含有预先设置的算法程序，这些算法可检索、可配置、可连接，允许用户自定义控制策略和功能。经常被用来描述DCS、PLC或基于其他微处理器的系统的控制特征。 2.0.8共享显示shareddisplay
操作员接口装置，可能是屏幕、发光二极管、液晶或其他显示单元。用于根据操作员指令显示来自若干信息源的过程控制信息。经常被用来描述DCS、PLC或基于其他微处理器的系统的显示特征。 2.0.9安全仪表系统safetyinstrumentedsystem
用于实现一个或几个安全仪表功能的仪表系统。安全仪表系统由传感器、逻辑运算器、最终元件以及相关软件组成。 2.0.10软件software
与数据处理系统的操作有关的计算机程序、过程、规则以及有关的文件集的总称。
.8: HG/T 20505—2014
3仪表功能标志
3.1功能标志构成
3.1.1仪表功能标志由首位字母（回路标志字母）和后继字母（功能字母、功能修饰字母）构成。 3.1.2仪表功能标志字母的选用应符合本标准第4.1.1条的规定。 3.1.3仪表功能标志字母的排列顺序应按照本标准表4.1.1中第1列到第5列（从左到右）的排列顺序排列。 3.1.4仪表功能标志应使用一个读出功能或一个输出功能去标识回路中的每个设备或功能。 3.1.5描述仪表设备和仪表功能的功能特性时，仪表功能标志字母的个数不宜超过8位。 3.1.6功能修饰字母对被测变量/引发变量会引发的动作或功能（读出功能/输出功能）的含义进行说明。 3.1.7允许的功能字母组合形式应符合本标准第4.1.4条和第4.1.5条的规定。
3.2仪表回路号
3.2.1仪表回路号应是唯一的，被赋予每个监测回路、控制回路，用以标志被监测、检测或控制的变量。 3.2.2仪表回路号应至少由回路的标志字母和数字编号两部分组成。前缀、后缀和间隔符应根据需要选择使用，典型的仪表回路号形式示例见本标准表4.1.2。 3.2.3仪表回路号的标志字母应符合下列要求：
1标志字母的选用应符合本标准第4.1.1条的规定。可以仅为一个被测变量/引发变量字母，如：分析（A）、流量（F）、物位（L）、压力（P）、温度（T）等；也可以是一个被测变量/引发变量字母附带修饰字母（仅当修饰字母适用时），如：分析（A）、物位（L）、累计流量（FQ）、压力（P）、压差（PD）、温度 (T）、温差（TD)等。
2标志字母的选择应与被测变量或引发变量相应，不应与被处理的变量相应。如：通过操作进
出容器的气体流量来控制容器内压力的回路应为压力（P)回路，而不是流量（F)回路；通过孔板测量计算得出流量的回路应为流量（F)回路，而不是压力（P)或压差（PD)回路；通过压差来检测容器内流体界面的回路应为物位（L)回路，而不是压力（P)或压差（PD)回路。 3.2.4仪表回路号的编制宜符合下列要求：
1仪表回路号的数字编号方式，宜从以下方法中选择：
1）并列方式：相同的数字序列编号用于每一种回路标志字母； 2)连续方式：使用单一的数字序列编号而不考虑回路标志字母。
2仪表回路号的数字编号宜大于等于3位数字，如-*01，-*001，-*0001等，其中*号可以是 0到9的任何数字，也可以是与单元号、图纸号或设备号等相关的数字代码，
.9.
