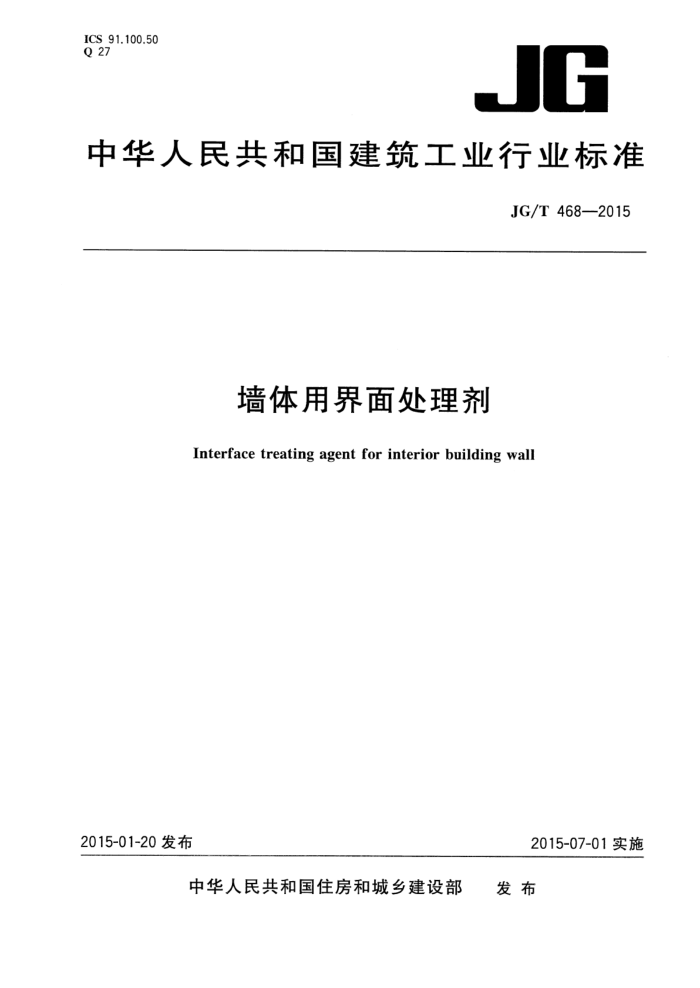

ICS 91.100.50 Q 27
JG
中华人民共和国建筑工业行业标准
JG/T4682015
墙体用界面处理剂
Interface treating agent for interior building wall
2015-07-01实施
2015-01-20发布
中华人民共和国住房和城乡建设部 发布 JG/T468—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司。 本标准参加起草单位：中国建材检验认证集团股份有限公司北京天誉有限公司、国家建筑材料测试
中心、北京建筑材料质量监督检验站、美巢集团股份公司、深圳广田高科新材料有限公司、巴斯夫（中国）有限公司、德高（广州）建材有限公司、立邦涂料（中国)有限公司。
本标准主要起草人：张丹武、乔亚玲、侯成路、孙玉丽、张经甫、方理、何克澜、董峰亮、俞炽、刘建钊、 赵晶莹。 JG/T468—2015
墙体用界面处理剂
1范围
本标准规定了墙体用界面处理剂的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于改善砂浆层与普通混凝土、加气混凝土等室内墙体材料基面粘结性能的合成树脂乳液类界面处理剂。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1728一1979漆膜、腻子膜干燥时间测定法 GB/T3810.5--2006陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性 GB8076—2008混凝土外加剂 GB/T11175--2002 2合成树脂乳液试验方法 GB/T17671水泥胶砂强度检验方法（ISO法） GB/T29756-一2013干混砂浆物理性能试验方法 GB50325一2010民用建筑工程室内环境污染控制规范 JG/T298—2010建筑室内用腻子
3术语和定义
下列术语和定义适用于本文件。
3.1
墙体用界面处理剂interfacetreatingagentforinteriorbuildingwall 涂刷于墙体材料基面，能增强界面附着能力的合成树脂乳液。
3.2
拉伸粘结强度比 ratioof bonding strength 砂浆层与已涂刷和未涂刷界面剂的基层材料之间拉伸粘结强度的比值，以百分数表示。
4要求
4.1一般要求
墙体用界面处理剂的生产和应用不应对人体、生物及环境造成有害的影响。有害物质限量除应符合GB50325一2010中3.4.1的规定外，还应符合国家现行相关标准的规定。 4.2 2外观
产品经搅拌后应呈均匀状态，无结块、凝聚现象。
I JG/T468—2015
4.3 物理性能
产品物理性能应符合表1的规定。
表1 物理性能
序号 1 2 3 4 5 6 7
项目不挥发物含量/%
指标 ≥8.0 ≥7 ≤2 ≤10 ≥150 ≥80 ≤0.5
pH值表干时间/h 最低成膜温度/℃ 拉伸粘结强度比*/%
浸水后拉伸粘结强度保持率/%
24h表面吸水量/mL
应报告未刷涂界面剂测得的拉伸粘结强度。
5 试验方法
5.1 标准试验条件
温度为（23士2)℃，相对湿度为（50士5）%。 5.2 试验材料 5.2.1 试验材料的调节
所有试验材料试验前应在标准试验条件下放置至少24h。 5.2.2 试验基材
无石棉纤维水泥平板试验基材应符合JG/T298一2010中6.3.1的规定；水泥砂浆块试验基材宜符合JG/T298一2010中6.3.2的规定。当采用其他基材进行拉伸粘结强度试验时，应注明基材的详细信息。试验基材尺寸和数量见表2。
表2 试验基材尺寸和数量
试验项目表干时间拉伸粘结强度比
试验基材无石棉纤维水泥平板
尺寸/mm 150×70×(4~6) 70×70×20 70×70×20 70×70×20
数量/个 1 20 10 3
水泥砂浆块水泥砂浆块水泥砂浆块
浸水后拉伸粘结强度保持率
24h表面吸水量
5.2.3 试验用砂浆
试验用砂浆应使用符合GB8076—2008中附录A规定的基准水泥和符合GB/T17671规定的ISO
2 JG/T468—2015
标准砂配制。砂浆质量配比为：基准水泥：ISO标准砂：水=1：3：0.5；配制时先将称量好的基准水泥和标准砂混合均匀，然后按照GB/T29756一2013中7.3的规定加水拌合，拌合后的砂浆应在30min 内使用。 5.3试样准备 5.3.1试样未明示稀释比例时，搅拌均匀后备用。 5.3.2试样明示稀释比例时，按明示比例稀释搅拌均匀后备用；当明示稀释比例为一范围时，应取中值稀释搅拌均匀后备用。 5.3.3试样刷涂量宜为（120士10)g/m。 5.4试验器具 5.4.1 拉伸粘结强度试件成型框
由不锈钢或硬质PVC制成，内框长宽为40mm×40mm，厚度为10mm，表面应平整光滑。 5.4.2 恒温恒湿箱
能够控制温度为（20士2)℃，相对湿度不小于90%。 5.4.3试验机
精度为1%，试件破坏载荷在其量程的20%～80%范围内。 5.4.4试验用拉拔接头
边长为（40士1)mm的正方形金属板，厚度不小于10mm，有与试验机相连接的部件。 5.4.5卡斯通管
符合GB/T3810.52006中附录A的规定。 5.5外观
搅拌后目测试样是否均匀，有无结块、凝聚现象。 5.6 5不挥发物含量
按GB/T11175-2002中5.2的规定试验，加热温度为（105±2)℃，恒温3h±15min。 5.7pH值
按GB/T11175一2002中5.3的规定进行试验。 5.8 表干时间
按5.3的规定准备试样，然后用毛刷将试样均匀刷涂在无石棉纤维水泥平板上，然后按GB/T1728一1979 中乙法的规定试验。 5.9 最低成膜温度
按GB/T11175—2002中5.11的规定试验。
