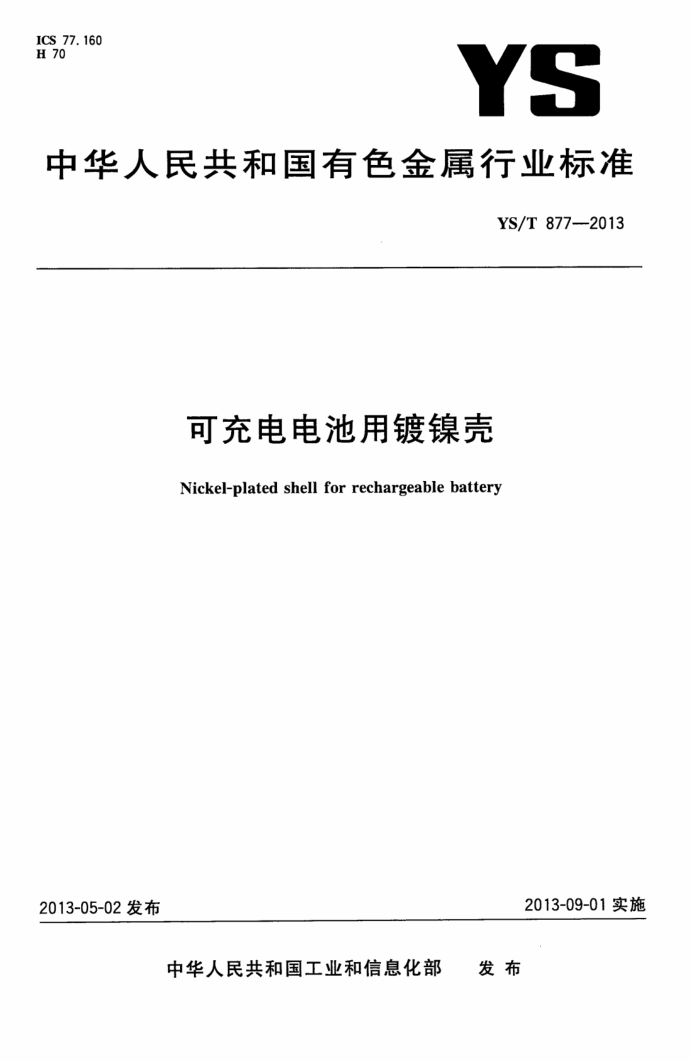

ICS 77.160 H 70
YS
中华人民共和国有色金属行业标准
YS/T 877--2013
可充电电池用镀镍壳
Nickel-plated shell for rechargeable battery
2013-09-01实施
2013-05-02发布
中华人民共和国工业和信息化部 发布 YS/T 877—2013
前 言
本标准是按照GB/T1.1一2009给出的规则起草的。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：无锡市金杨新型电源有限公司。 本标准主要起草人：杨建林、周勤勇、王锋、华子新、朱特。
H
建筑321---标准查询网 www. jz.321. net YS/T877—2013
可充电电池用镀镍壳
1范围
本标准规定了可充电电池用镀镍壳（以下简称镀镍壳）的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。
本标准适用于各种镍-氢（镍-镉）、碱性锌-锰、锂离子电池的圆柱形后镀镍钢壳的生产、检验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T4955金属覆盖层覆盖层厚度测量阳极溶解库仑法 GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T10125人造气氛腐蚀试验盐雾试验 QB/T3821一1999轻工产品金属镀层的结合强度测试方法
3要求 3.1产品的分类及型号 3.1.1分类
产品按其适用的电池类型分为镍-氢电池壳、碱性锌-锰电池壳、锂离子电池壳三大类。其典型结构见表1。
表1 镀镍钢壳的典型结构
锂离子
镍-氢 P
碱性锌-锰
类型
结构示意图
H
H
H YS/T877—2013
3.1.2型号
产品的型号及命名应符合供需双方签订的技术图样。推荐的型号及命名见附录A。 3.2材料
产品的材料应为0.30mm～0.50mm的钢带。推荐的钢带牌号见附录B。 3.3尺寸及允许偏差
产品的尺寸及允许偏差应符合供需双方签订的技术图样。 3.4外观质量 3.4.1产品的外观应光滑圆整，镀镍层均匀呈半光亮状态，切口部应平整、无毛刺、无裂口，R部匀称无偏畸，产品不应有以下缺陷：
A类缺陷（重度缺陷）：电池壳严重变形，壳体有孔洞、裂纹，口部有裂口，内部镀镍层有露底现象。 B类缺陷(轻度缺陷）：壳体有明显的凹坑、癌顶、拉丝、划痕现象，R部严重偏畸，镀层有明显的锈
点、起泡、脱落及严重的黄斑。
C类缺陷（一般缺陷）：壳体有轻微的拉丝、划痕、压印，口部有轻微毛刺，镀镍层有轻微的色差、针孔、黄斑、水渍。 3.4.2壳体内不应有油污残留。 3.5 ：镀镍层质量 3.5.1 镀镍层厚度应符合表2的规定。
表2镀镍层厚度
单位为微米
部 位 A
壳体外部 ≥3. 0
壳体内部 ≥0. 15
度
3.5.2 镀镍层应无脱落、起皮现象。 3.5.3 镀镍层防腐性能应符合表3的规定。
表3镀镍层经腐蚀试验后的评级标准 7×××10×××.14×××
钢壳型号保护评级(Rp)级别
18××× 22×××26×××32××× ≥4级
≥5级
≥3级
3.6其他要求
需方如有其他特殊要求，由供需双方协商确定，并在合同（或订货单)中注明。
4试验方法 4.1尺寸及允许偏差检验
尺寸及允许偏差用相应精度的量具进行测量。 4.2外观质量检验 4.2.1 外观质量依据供需双方认可的限度样板（本）及判定规则用目视检验。 2
建筑321---标准查询网 www. jz.321. net YS/T877—2013
4.2.2 内部油污用白布（白纸）擦拭后目视检验，必要时用10倍显微镜检验。 4.3镀镍层质量检验 4.3.1镀镍层厚度检验按GB/T4955的规定进行。 4.3.2 镀镍层结合强度检验按QB/T3821中2.1.2的规定进行。 4.3.3镀镍层防性能检验按GB/T10125（试验周期8h）的规定进行后，静置16h，然后按 GB/T6461一2002附录A的规定评级。
5检验规则
5.1检查和验收 5.1.1产品由供方进行检验，保证产品质量符合本标准及合同（或订货单)的规定，并填写质量证明书， 5.1.2需方可对收到的产品按本标准及合同（或订货单）的规定进行检验，如检验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起30天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。 5.2组批
产品应成批提交验收，每批应由同一材料、同一工艺、同一类别、同一型号、同一规格的产品组成。 每批数量不大于100000个。 5.3检验项目及取样
每批产品的检验项目及取样方法按GB/T2828.1正常检验一次抽样方案进行，各检验项目的取样方法应符合表4的规定。
表4检验项目及取样方法取样方法
检验项目尺寸及允许偏差
要求的章条号
试验方法章条号
3. 3 3. 4. 1 3.4. 2 3.5.1 3. 5. 2 3. 5.3
按GB/T2828.1检验水平S-2的规定按GB/T2828.1检验水平I的规定按GB/T2828.1检验水平S-2的规定按GB/T2828.1检验水平S-1的规定按GB/T2828.1检验水平S-1的规定按GB/T2828.1检验水平S-1的规定
4. 1 4. 2.1 4. 2.2 4. 3.1 4. 3. 2 4.3.3
外观质量内部油污镀镍层厚度镀镍层结合强度镀镍层防腐性能
5.4检验结果的判定
检验结果的判定按GB/T2828.1的方法进行，并应符合表5的规定。
表5检验结果判定
检验项目尺寸及允许偏差
接收质量限（AQL)
1. 0
0.065 0. 40 1. 5
A类缺陷 B类缺陷 C类缺陷
外观质量
3 YS/T877—2013
表5（续）
接收质量限（A.QL)
检验项目内部油污镀镍层厚度镀镍层结合强度镀镍层防腐性能
1. 0 1. 5 1. 5 1. 5
6标志、包装、运输、贮存和质量证明书
6.1标志
包装箱上应标明：供方名称、产品名称、类型、规格、批号、数量、生产日期、商标及“防潮”、“轻放” 字样。 6.2包装
产品以不产生变形及划伤为限的数量和方式装入塑料袋，然后放置于纸箱内，并用封箱带封箱。需方如另有要求，由供需双方协商确定并在合同（或订货单）中注明。 6.3 运输
运输时应采用防潮运输工具，并避免剧烈震动。 6.4贮存
产品应在干燥、通风和无腐蚀性气体的环境中存放。堆高应确保产品不受损坏。 6.5 质量证明书
每批产品应附有质量证明书，其上注明： a） 供方名称； b）产品名称； c) 产品类型和规格； d) 件数； e) 产品批号； f) 各项分析检验结果和供方质检部门印鉴； g) 本标准编号； h) 包装日期。
A
合同(或订货单)内容
订购本标准所列产品的合同（或订货单)应包括下列内容： a）产品名称； b) 产品类型和规格； c） 产品数量； d) 本标准编号； e) 其他。
4
建筑321---标准查询网 www. jz321. net YS/T877—2013
附录A （资料性附录）
国内外圆柱形电池型号对照
国内外圆柱形电池型号的对照见表A.1。
表A.1国内外圆柱形电池型号对照表
GB/T 8897.1-2008 (IEC 60086-1:2007,MOD)
日本型号
国内传统型号 美国型号
附录 C.2
附录C.1 1990年10月以前使用的电池型号体系
1990年10月以后及现在和将来使用的电池型号体系
AAAA AAA AA A Sc C D
7××× 10××× 14××× 18××× 22××× 26××× 32×××
R61 R03 R6
7号 5号 4号半 2号半 2号 1号
A(U)M-4 A(U)M-3
R10,R12 R14 R20
一
A(U)M-2 A(U)M-1
5 YS/T877--2013
附 录 B （资料性附录）
冷轧低碳钢板及钢带国内外牌号对照
国内牌号与国外牌号的近似对照见表B.1。
表B.1 国内外牌号近似的对照
GB/T5213—2008
ISO 3574:1999
EN-10130:2006
JISG3141:2005 ASTMA1008M:2007
DC01 DC03 DC04 DC05 DC06 DC07
CR1 CR2 CR3 CR4 CR5 -
DC01 DC03 DC04 DC05 DC06 DC07
SPCC SPCD SPCE SPCF SPCG
CS Type C CS Type A,B CS Type A,B
DDS EDDS
6
