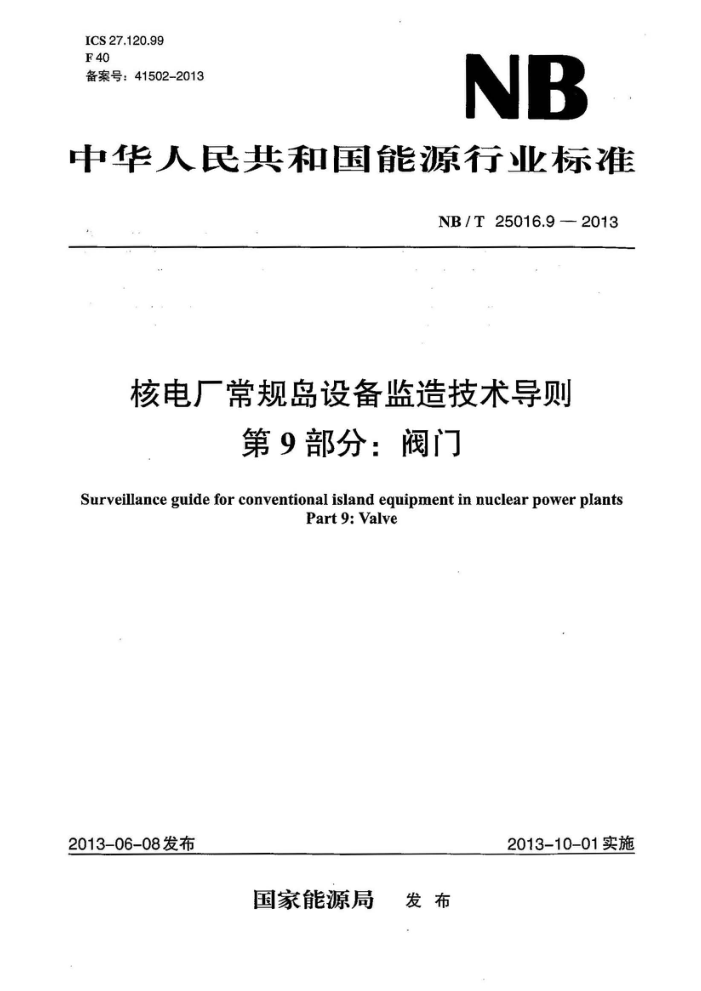

ICS 27.120.99 F 40 备案号：41502-2013
NB
中华人民共和国能源行业标准
NB/T25016.92013
核电厂常规岛设备监造技术导则
第9部分：阀门
Surveillance guide for conventional island equipment in nuclear power plants
Part 9:Valve
2013-06-08发布
2013-10-01实施
国家能源局 发布 NB/T25016.9—2013
次
目
前言：范围
77
78 78 78
1 2 规范性引用文件 3
术语和定义. 4 技术要求 4.1 一般要求 4.2 监造方式 4.3 监造重点项目和建议的见证点设置
...78 ..78 78 78
76 NB/T25016.9—2013
前 言
本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 NB/T25016一2013《核电厂常规岛设备监造技术导则》由以下几个部分组成：
第1部分：总则。 第2部分：汽轮机。 第3部分：发电机。 第4部分：凝汽器。 第5部分：汽水分离再热器。 第6部分：给水加热器。 第7部分：除氧器。 第8部分：管道。 一第9部分：阀门。 第10部分：水泵。 一第11部分：输变电设备。 第12部分：起吊设备。 本部分为NB/T25016—2013的第9部分。 本部分由中国电力企业联合会提出并归口。 本部分起草单位：苏州热工研究院有限公司、中广核工程有限公司。 本部分主要起草人：刘立、李强、赵东海、郑昌伟、郭峰、金春山、黄倩柳、李明、郭德朋、王文杰。 本部分为首次发布。 本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条
号，100761)。
77 NB/T25016.9—2013
核电厂常规岛设备监造技术导则
第9部分：阀门
1范围
本部分规定了核电厂常规岛阀门制造过程的监造技术要求。 本部分适用于对核电厂常规岛阀门制造过程的监造。 规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1047一2005管道元件DN（公称尺寸）的定义和选用（ISO6708：1995，MOD） GB/T1048—一2005管道元件PN（公称压力）的定义和选用（ISO/CD7268：1996，MOD） NB/T25016.1核电厂常规岛设备监造技术导则第1部分：总则
3术语和定义
GB/T1047—2005、GB/T1048—2005和NB/T25016.1界定的术语和定义适用于本部分。 4技术要求 4.1一般要求
核电厂常规岛阀门监造应符合NB/T25016.1的要求。 4.2监造方式
核电厂常规岛阀门宜按阀门设计参数选择相应的监造方式： a）下列阀门宜采取审查、见证与巡检相结合的监造方式：
1）公称压力不小于PN100且公称尺寸不小于DN100的阀门； 2）公称压力小于PN100且公称尺寸不小于DN300的阀门； 3）工作温度大于425℃的阀门。
b）下列阀门宜采取审查、见证的监造方式：
1）公称压力不小于PN100且公称尺寸小于DN100的阀门； 2）公称压力小于PN100且公称尺寸大于DN100但小于DN300的阀门。
c）不在本条a)、b）范围内的阀门，宜采取出厂验收见证的监造方式。 注1：公称压力PN100相当于英制600Lb，公称尺寸DN100相当于英制4英寸，公称尺寸DN300相当于英制12
英寸。 注2：公称压力的定义见GB/T1048—2005、公称尺寸的定义见GB/T1047—2005。
4.3监造重点项目和建议的见证点设置 4.3.1本部分4.2a）范围内的阀门制造过程监造重点项目和建议的见证点设置宜按表1选择。 4.3.2 2本部分4.2b）范围内的阀门制造过程监造重点项目和建议的见证点设置宜按表2选择。 4.3.3本部分4.2c）范围内的阀门宜将阀门出厂验收作为监造重点项目，并将见证点设为W。
78 NB/T25016.9—2013
表1（续）
见证点 H W
序号
部件或活动
监造项目
备注
P
接口尺寸、表面质量、清洁度、 防腐等
最终检查完工文件审查
10 11
阀门组装和试验
.
完工文件表2本部分4.2b）范围内的阀门制造过程监造重点项目和建议的见证点设置
见证点 H .W. R
序号
监造项目
备“ 注
部件或活动
原材料制造阶段
同一项目、同一类型、首件制造时设置为W
制造条件质量证明文件
1
制造条件检查
质量证明文件检查
2
阀门制造阶段
含开工和/或主要工序制造条件：同一项目、同一类型、首件制造时设置为W 含阀门动作试验、行程检查、 压力强度试验、密封试验等接口尺寸、表面质量、清洁度、 防腐等
制造条件检查
制造条件
3
阀门出厂前试验最终检查完工文件审查
阀门组装和试验
4
完工文件
5
R
