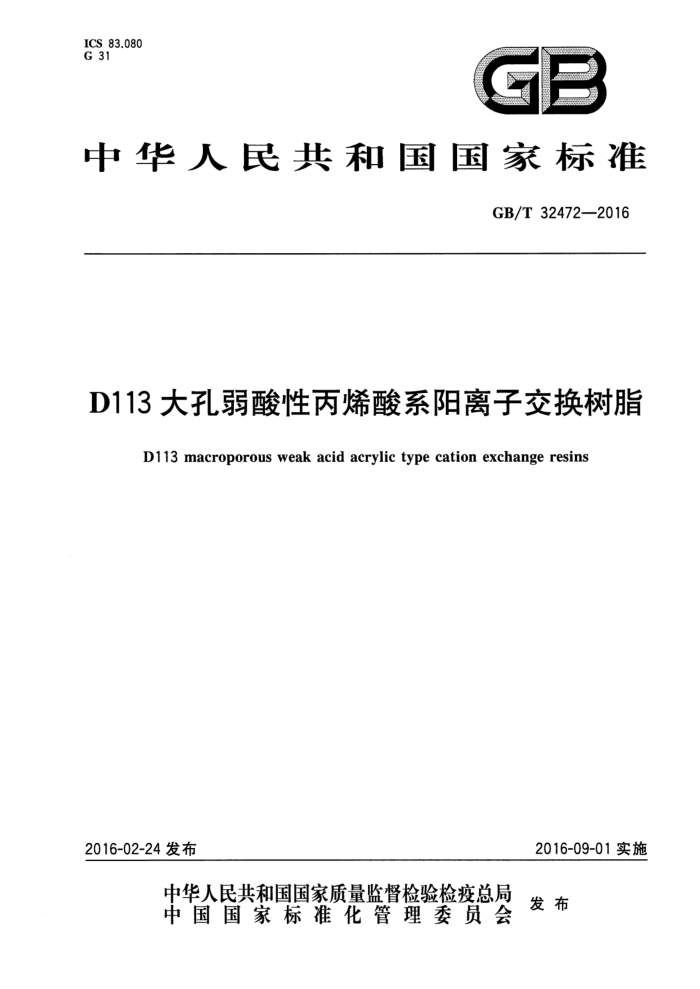

ICS 83.080 G 31
E
中华人民共和国国家标准
GB/T32472—2016
D113大孔弱酸性丙烯酸系阳离子交换树脂
D113 macroporous weak acid acrylic type cation exchange resins
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32472—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国塑料标准化技术委员会（SAC/TC15）归口。 本标准主要起草单位：江苏苏青水处理工程集团有限公司、西安热工研究院有限公司、中蓝晨光化
工研究设计院有限公司、国家合成树脂质量监督检验中心
本标准主要起草人：钱平、王广珠、彭章华、王永桂、盛金坤、蔡小华、李文强。
- GB/T32472—2016
D113大孔弱酸性丙烯酸系阳离子交换树脂
1范围
本标准规定了D113大孔弱酸性丙烯酸系阳离子交换树脂的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于D113大孔弱酸性丙烯酸系阳离子交换树脂。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1631 离子交换树脂命名系统和基本规范 GB/T5475 离子交换树脂取样方法 GB/T 5476 离子交换树脂预处理方法 GB/T 5757 离子交换树脂含水量测定方法 GB/T 5758 离子交换树脂粒度、有效粒径和均一系数的测定 GB/T 8144 阳离子交换树脂交换容量测定方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T8330 离子交换树脂湿真密度测定方法 GB/T 8331 离子交换树脂湿视密度测定方法 GB/T11991 离子交换树脂转型膨胀率测定方法 GB/T12598 离子交换树脂渗磨圆球率、磨后圆球率的测定 GB/T19860 弱酸性阳离子交换树脂氢型率测定方法
3产品命名、分类
D113大孔弱酸性丙烯酸系阳离子交换树脂的命名、分类按GB/T1631规定进行。
4要求
出厂型式应为氢型，理化性能应符合表1的规定。
表1D113大孔弱酸性丙烯酸系阳离子交换树脂理化性能
D113
项 目交换容量 mmol/g 体积交换容量 mmol/mL
D113FC ≥10.8
D113SC
≥4.4
1 GB/T32472—2016
表1(续）
D113
D113SC
项 目含水量 % 湿视密度 g/mL 湿真密度 g/mL 有效粒径 mm 均一系数 0.315mm~1.250mm
D113FC 45~52
0.72~0.80
1.15~1.21
≥0.35 ≤1.4 一一一 - ≥95 ≤1
≥0.40
≥0.50
≤1.6
≥95 ≤1 一一一一
一 - ≥95 ≤1 一一
<0.315mm
粒度 0.450mm~1.250mm %
<0.450mm 0.315mm~0.630mm
>0.630 mm 渗磨圆球率
≥95
% 转型膨胀率
≤70
% 氢型率 %
≥98
试验方法 5.1 试样预处理
5
按GB/T5476的规定进行，
5.2 交换容量和体积交换容量的测定 5.2.1 交换容量的测定
按GB/T8144的规定进行。
5.2.2 体积交换容量的计算
体积交换容量按式(1)计算：
2 GB/T32472—2016
(100-) 100
(1)
Qv=Q.XpX
式中： Qv 体积交换容量，单位为毫摩尔每毫升（mmol/mL）； Qw—交换容量，单位为毫摩尔每克(mmol/g)；
湿视密度，单位为克每毫升（g/mL）；含水量，%。
p r
5.3 含水量的测定
按GB/T5757的规定进行。
5.4 湿视密度的测定
按GB/T8331的规定进行。 5.5 湿真密度的测定
按GB/T8330的规定进行。
5.6 ；有效粒径和均一系数的测定
按GB/T5758的规定进行。 5.7 粒度的测定
按GB/T5758的规定进行。 5.8 3渗磨圆球率的测定
采用原样，按GB/T12598的规定进行。 5.9 转型膨胀率的测定
按GB/T11991的规定进行。
5.10 氢型率的测定
按GB/T19860的规定进行。
6 检验规则
6.1 组批
以每釜产品为一个批次。
6.2 检验分类与检验项目 6.2.1 检验分类
产品的检验分为出厂检验和型式检验。
3 GB/T32472—2016
6.2.2出厂检验
生产单位应对每批产品进行出厂检验。表1中的交换容量、含水量、粒度、渗磨圆球率为出厂必检项目，必检项目的抽检率为100%；体积交换容量、湿真密度、湿视密度、氢型率、有效粒径、均一系数和转型膨胀率为抽检项目，抽检项目的抽检率不小于10%。供需双方可商定出厂检验项目。 6.2.3型式检验
表1中的全部性能项目为型式检验项目。正常生产过程中，每半年至少进行一次型式检验。另外，如有下列情况之一，也应进行型式检验：
a）新产品投产或者产品转厂生产； b）正式生产后，如配方、工艺条件或原料有变化时； c）产品停产超过1个月，恢复生产时； d) 当出厂检验结果与型式检验结果有较大差异时。
6.3取样方法
按GB/T5475的规定进行。 6.4判定和复验规则 6.4.1判定规则
产品应由生产单位的质量检验部门按照本标准规定的试验方法进行检验，测定数据按GB/T8170 标准中规定的修约值比较法取值，并提供证明。 6.4.2复验规则
若一次检验结果中有某项不符合表1的要求时，应重新双倍取样对该项目进行复验。复验应进行两次，两次复验结果均符合该项要求时判定该批产品合格，否则判定该批产品不合格。
7标志、包装、运输和贮存
7.1标志
产品的外包装袋上应有明显标志。标志内容应包括：生产单位名称、产品名称、型号、产品执行标准号和净含量等信息。产品出厂时，每批产品应附有产品质量检验合格证。合格证上应注明产品名称、型号、批号，并盖有质检专用章。 7.2包装
产品宜用内衬塑料袋的编织袋或其他包装形式。包装材料应保证在运输、贮存时不被污染和泄漏。 7.3运输
本产品按非危险品运输。在运输过程中，应保持在5℃～40℃环境中，避免过冷或过热，注意不使产品失水。
4 GB/T 32472—2016
7.4存
产品在7.3规定的温度条件下，贮存于室内。贮存期为两年。超过贮存期的，应按本标准规定的项目进行型式检验，结果符合要求的仍可正常使用。
5 中华人民共和国
国家标准
D113大孔弱酸性丙烯酸系阳离子交换树脂
GB/T 32472—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75字数12千字 2016年3月第一版 2016年3月第一次印刷
*
书号：155066·1-52378 定价 16.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107
GB/T32472-2016
打印日期：2016年6月12日F009B
