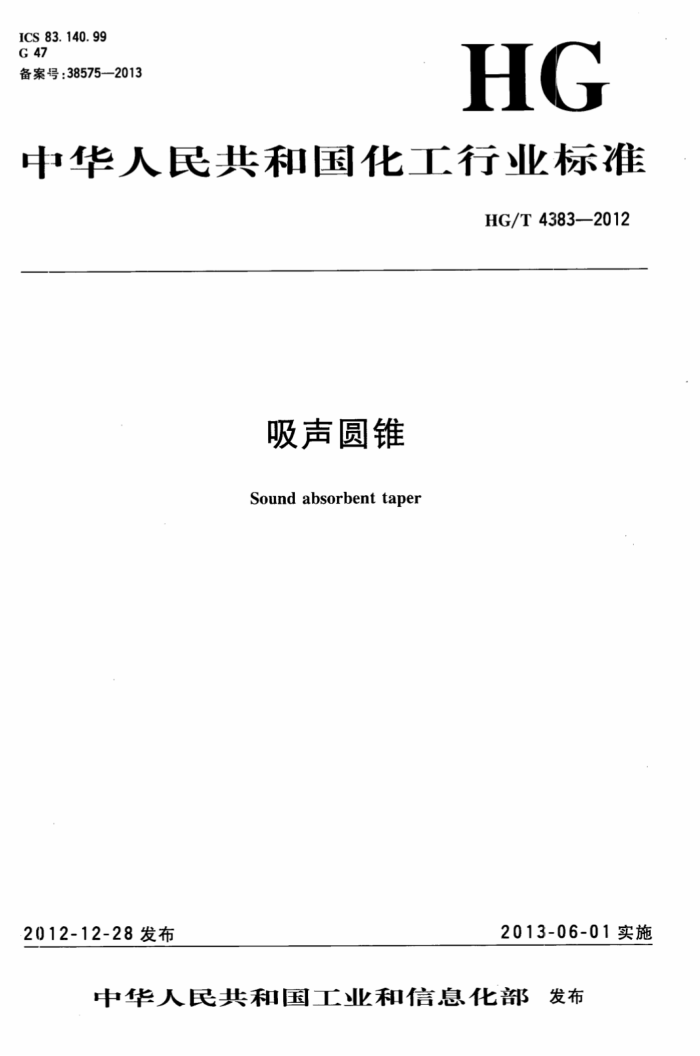

ICS 83. 140. 99 G 47 备案号：38575-2013
HG
中华人民共和国化工行业标准
HG/T 4383—2012
吸声圆锥
Sound absorbenttaper
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 HG/T4383—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7)归口。 本标准起草单位：湖北华强科技有限责任公司、北京市化工产品质量监督检验站。 本标准主要起草人：贺华山、赵丽梅、朱军有、张宏南、徐莉。 本标准为首次制定。
I
建筑321---标准查询网 www. jz321. net HG/T4383—2012 3.2.2.1AST-1、AST-2的尺寸分别见图1、图2。
5
单位为毫米
00.LE0
Z0
32
335
图 1 AST-1吸声圆锥
10
000050
5
40
470
图2AST-2吸声圆锥
3.2.2.2未注明公差尺寸应符合GB/T3672.1—2002中表1的M3级规定。 3.2.2.3项部直径不应超过1.5mm。 3.2.3理化性能 3.2.3.1声学性能
AST-1、AST-2吸声圆锥的吸声性能应符合表2的规定。
表2吸声性能
吸声系数
检测频率/kHz
AST-1
AST-2 ≥99% ≥99% 100%
2 3~5 6~10
≥99% 100%
3.2.3.2硫含量
吸声圆锥成品中硫含量应小于0.5%。 试验方法
4
4.1外观质量用目测和精度0.02mm、分度值为1mm的游标卡尺进行检验。 4.2尺寸用分度值为1mm的钢卷尺和精度0.02mm、分度值为1mm的游标卡尺进行。 4.3声学性能按GB/T14369规定的方法进行。 4. 4 成品中硫含量按GB/T4497.1规定的方法进行。 2
建筑321---标准查询网 www.jz321.net HG/T4383—2012
5检验规则
5.1组批与抽样 5.1.1胶料：吸声圆锥用胶料以1000kg为一批（不足此数的按一批计算），每批取足够试样进行物理性能检验，其中热空气老化试验每月进行一次，在每月的第一批胶料中抽取足够试样。 5.1.2成品：相同原材料，相同生产工艺生产的同一规格的吸声圆锥，以每1000件组成一批；不足 1C00件按一批计算。每批抽取3%进行外观质量、尺寸检测；在上述检验合格的样品中随机抽取一件进行含硫量检测；随机抽取三件进行声学性能检测，当批量小于500件时，抽取两件进行声学性能检测。 5.2检验分类 5.2.1出厂检验
检验项目：胶料性能、成品的外观质量、尺寸、声学性能、硫含量按批进行检验。 5.2.2型式检验
本标准所列全部技术要求为型式检验项目。通常在下列情况之一时应进行型式检验： a） 新产品或老产品转产生产的试制定型鉴定； b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c)j 正常生产时，每半年进行一次检验； d）产品停产超过半年后，恢复生产时； e) 出厂检验结果与上次型式检验有较大差异时； f) 用户订单（合同)要求时； g) 国家质量监督机构或有关机构提出进行型式检验要求时。
5.2.3周期性检验
在正常生产情况下，热空气老化性能应每月进行一次检验。
5.3判定规则 5.3.1胶料检验结果符合表1所有项目的要求，则判定为合格，若有项目不符合表1的要求，则应另取双倍试样对不合格项目进行复试，若复试结果符合表1的要求，则判为合格，若复试结果仍有项目不符合表1的要求，则判定该批胶料为不合格。 5.3.2成品各项性能全部符合要求，则判定该批产品合格；若外观质量或尺寸有一项不符合要求，则应取双倍试样进行复试，若仍有不合格项，则应进行逐件检验，剔除不合格产品；若抽取的样品硫含量不合格或抽取的三件成品中有一件声学性能不合格，则均应另取双倍试样进行检测，如仍有不合格样品，则判定该批产品不合格。 6包装、标志、运输与贮存 6.1吸声圆锥可按顾客要求采用木箱、纸箱等包装箱包装。 6.2每件吸声圆锥都应在醒目的位置做好标志，AST-1吸声圆锥标志“AST-1”,AST-2吸声圆锥标志“AST 2”。每个包装箱内应附产品质量合格证，合格证的内容包括：产品名称、代号、执行标准号、批号、生产日期。 包装箱外部明显位置应有如下标志：产品名称、代号、执行标准号、数量、批号、制造厂名、厂址、生产日期。 6.3产品在运输及装卸过程中应注意防雨、防潮、防污，散运时应加遮盖等防护措施。 6.4吸声圆锥每箱产品应摆放整齐，贮存在常温、清洁、干燥的库房中，并远离热源。 6.5在遵守6.3和6.4条规定的条件下，自生产日期起在不超过一年的保存期内产品性能应符合本标准的规定。
