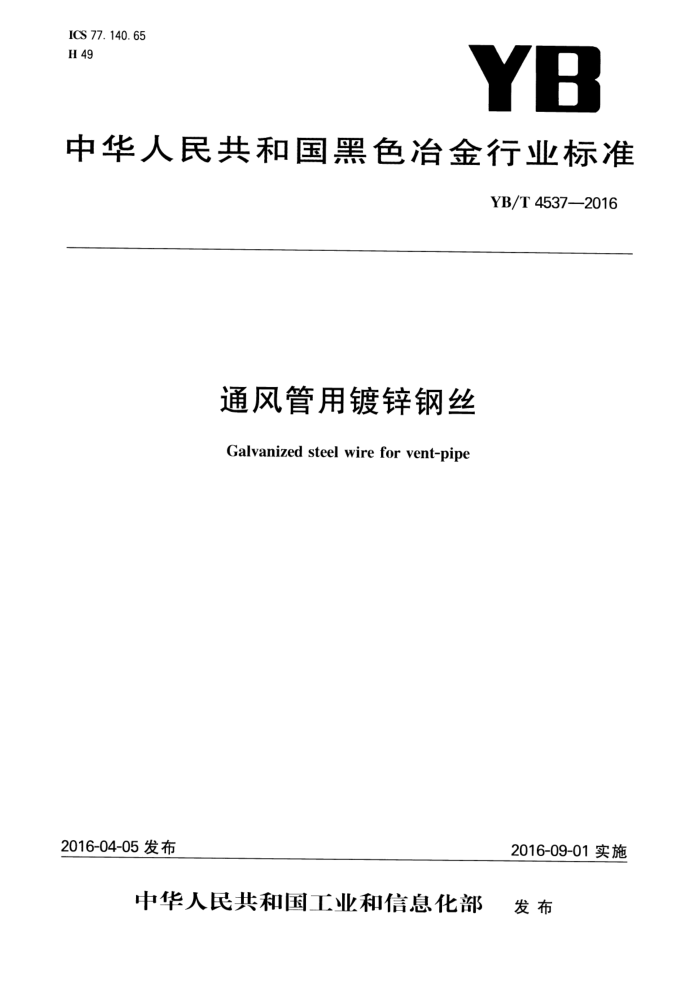

ICS 77.140.65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4537—2016
通风管用镀锌钢丝 Galvanized steel wire for vent-pipe
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部 发布 YB/T4537—2016
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：杭州汇人工贸有限公司、国家钢丝绳产品质量监督检验中心、冶金工业信息标准研
究院。
本标准主要起草人：凌金轩、顾建华、谢建强、陈建豪、任翠英、王玲君。 YB/T 4537—2016
通风管用镀锌钢丝
1范围
本标准规定了通风管用镀锌钢丝的分类和标记、订货内容、尺寸、外形及允许偏差、技术要求、检验方法、检验规则、包装、标志及质量证明书。
本标准适用于塑料通风管增强用镀锌钢丝（以下简称“钢丝”）。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T238 3金属材料线材反复弯曲试验方法 GB/T239.1金属材料线材第1部分：单向扭转试验方法 GB/T470 锌锭 GB/T 1839 钢产品镀锌层质量试验方法 GB/T 2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2976 金属材料线材缠绕试验方法 GB/T4354 优质碳素钢热轧盘条
3分类和标记 3.1分类
钢丝按抗拉强度分为I、Ⅱ两级。 3.2标记示例
示例：抗拉强度为I级，公称直径为1.2mm的钢丝标记为：I-1.2-YB/T4537—2016。
订货内容
4
按本标准订货的合同应包括以下主要内容： a）本标准号； b）产品名称； c) 公称直径； d) 抗拉强度级别； e) 包装要求； f) 数量； g) 其他要求。
5尺寸、外形及允许偏差
5
5.1尺寸及允许偏差 5.1.1公称直径允许偏差
钢丝公称直径允许偏差应符合表1的规定。
1 YB/T4537—2016
单位为毫米
表1钢丝公称直径允许偏差
允许偏差 ±0.01 ±0. 02
公称直径 ≥0.5~1.0 >1.0~2.5
5.1.2不圆度
圆形钢丝不圆度应不大于公称直径公差之半。 5.2外形 5.2.1每捆钢丝由一根钢丝组成，不应有接头。钢丝捆不应有紊乱丝圈或成“o”字形。 5.2.2钢丝的自由圈径应不小于钢丝盘绕圈径，允许出现圈形放大现象，但在同一卷和同一批钢丝中放大程度应均匀。 6技术要求 6.1材料 6.1.1 钢丝应选用符合GB/T4354或其他相应标准的碳素钢盘条制造，需方对牌号有要求时应在合同中注明，否则由供方确定。 6.1.2钢丝镀锌用锌锭应符合GB/T470规定，锌锭的最小含锌量为99.99%。 6.2表面质量
钢丝表面应光滑、清洁无油污，不应有拉痕、竹节、毛刺等影响使用的表面缺陷。 6.3 3力学及工艺性能
钢丝力学及工艺性能应符合表2的规定，如需方对强度有不同要求，应在合同中注明。
表2钢丝力学及工艺性能
抗拉强度Rm/MPa I
扭转次数(L=100d) 弯曲次数
弯曲半径 /mm 1. 75 2.50 3. 75 5. 00
公称直径/mm ≥0.5~0.7 >0.7~1. 0 >1. 0~1.5 >1.5~2.5 6.4 镀锌层 6.4. 1 钢丝镀锌层重量应符合表3的规定
/(次/180°) ≥14 ≥13 ≥12 ≥11
/（次/360°)
II 1750~1950 1700~1900 1650~1850 1600~1800
≥28 ≥28 ≥26 ≥24
1650~1850 1600~1800 1550~1750 1500~1700
表3钢丝镀锌层重量
镀锌层重量/g·m"2
钢丝公称直径/mm
≥35 ≥40 ≥45 ≥50 ≥55 ≥60
≥0.5~0.6 >0.6~0.7 >0.7~0.8 >0.8~0.9 >0.9~1.0 >1. 0~1.2
2 YB/T 45372016
表3钢丝镀锌层重量（续）
钢丝公称直径/mm
镀锌层重量/g·m-2
>1.2~1.4 >1.4~1.65 >1.65~1.85 >1.85~2.15 >2.15~2.5
≥65 ≥70 ≥75 ≥80 ≥85
6.4.2钢丝镀层应附着牢固，钢丝在1倍钢丝直径的芯棒上以不超过15r/min的速度紧密缠绕8圈，钢丝镀层不应开裂或脱落。
检验方法
7
7.1钢丝的检验方法应符合表4的规定。 7.2钢丝直径测量用精度为0.01mm的千分尺，在同一横截面两个相互垂直的方向上，二次测量所得直径的算术平均值。 7.3圆形钢丝不圆度为同一横截面上测量的最大直径与最小直径之差
表4检验项目、取样部位、数量及检验方法取样部位
检验项目直径允许偏差不圆度外形抗拉强度扭转试验弯曲试验镀锌层重量缠绕试验
取样数量逐盘逐盘逐盘
检验方法千分尺千分尺目测 GB/T 228. 1 GB/T 239.1 GB/T 238 GB/T 1839 GB/T 2976
任意部位任意部位任意部位同盘任一端同盘任一端同盘任一端同盘任一端同盘任一端
盘数的20%，不少于1盘盘数的5%，不少于1盘盘数的5%，不少于1盘盘数的5%，不少于1盘盘数的5%，不少于1盘
8 检验规则 8.1 检查和验收
钢丝出厂前由供方技术检验部门进行检查和验收， 8.2 组批规则
除供需双方另有协议外，钢丝应按批验收，每批应由同一公称直径、同一抗拉强度级别的钢丝组
成。 8.3检验项目、取样部位及数量
钢丝检验项目、取样部位及数量应符合表4的规定。 8.4复验与判定规则
钢丝的复验与判定规则应符合GB/T2103的规定。 YB/T 4537—2016
包装、标志及质量证明书钢丝的包装、标志及质量证明书应符合GB/T2103的规定
9
.
4
