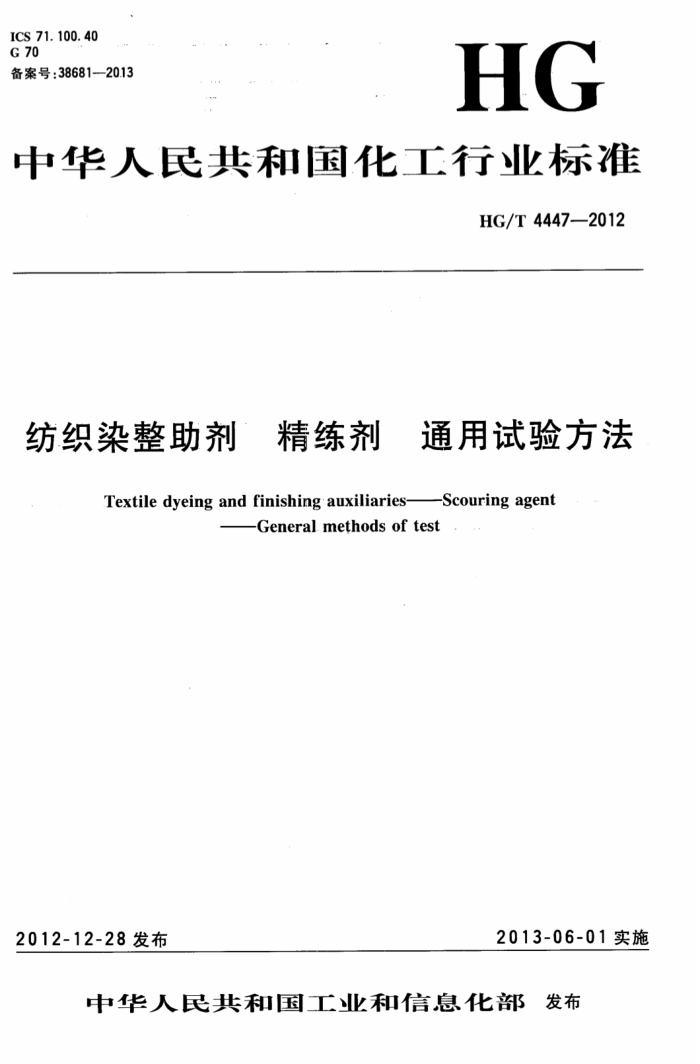

ICS 71.100. 40 G 70 备案号：38681—20.13
HG
中华人民共和国化工行业标准
HG/T 4447—2012
纺织染整助剂 精练剂 通用试验方法
Textile dyeing and finishing auxiliaries--Scouring agent
General.methods of test
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 HG/T4447—2012
前 言
本标准按照GB/T1.1--2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国染料标准化技术委员会印染助剂分技术委员会(SAC/TC134/SC1)归口。 本标准起草单位：上虞市嘉利盛助剂工业有限公司、杭州传化精细化工有限公司。 本标准主要起草人：谢文革、兰淑仙、张晓红、朱利峰、何亚君。
I
建筑321---标准查询下载网 www. jz321. net HG/T4447—2012
纺织染整助剂米 精练剂通用试验方法
范围
1
本标准规定了纺织染整助剂中精练剂的通用试验方法。 本标准适用于棉类纺织品前处理加工中精练剂的应用效果测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2374-2007染料染色测定的—般条件规定 GB/T6682—2008 分析实验室用水规格和试验方法（modISO3696：1987） GB/T6688染料相对强度和色差的测定仪器法 GB/T8424.2纺织品色牢度试验相对白度的仪器评定方法 FZ/T01071 纺织品毛细效应试验方法 FZ/T13002--2005 棉本色帆布 HG/T4266—2011 纺织染整助剂含固量的测定
3原理
棉织物经精练剂等化学品处理后，通过测试织物的毛效、白度来表征精练剂的精练效果；同时测试精练剂的渗透性、耐碱稳定性等基本性能来表征精练剂的应用性能。 4试剂和材料
除非另有规定，仅使用确认为分析纯的试剂和GB/T6682中规定的三级水。 4.1织物：未经前处理的棉纺织品坏布； 4.232"×32"标准棉圆帆布片，符合FZ/T13002—2005规定； 4.3过氧化氢（≥30%)； 4.4氢氧化钠。 5仪器和设备
仪器和设备应符合GB/T2374一2007中第4章的有关规定。 5.1实验室用小型染色机； 5.2实验室用小型定型机； 5.3.毛细效应测试仪，符合FZ/T01071的相关规定； 5.4测色仪，符合GB/T6688的相关规定； 5.5电子天平，感量0.01g； 5.6秒表，精确至0.1s; 5.7 镊子（尖嘴）； 5. 8 高脚烧杯（直径：5.5cm，体积：150mL）。 6.试验步骤 6.1米 精练剂含固量的测定
1 HG/T4447—2012
精练剂按照HG/T4266一2011规定的方法测定其含固量，然后换算为20%的含固量进行以下各项试验。 6.2潜透性 6.2.1渗透性试验方法
配制0.5%或1.0%的精练剂水（或氢氧化钠）溶液，采用标准棉帆布计沉降时间。即在干净的 150mL高脚烧杯中称取精练剂0.50g或1.00g，精确到0.01g，用水（或一定浓度的氢氧化钠溶液）稀释到1C0g，搅拌均匀（注意精练剂溶液温度保持在25℃），用镊子水平夹住标准棉帆布，轻轻地摆放在液面上（切记液面上不能有泡沫，如果有泡沫可以用纸轻轻地吸掉），放开帆布的同时，按下秒表，记录帆布从润湿到沉降至烧杯底部的时间。
重复测试5次，取其平均值作为测试结果，单位为S。 6.2.2清水渗透性
按照6.2.1渗透性试验方法，用常温清水配制精练剂水溶液，测试精练剂清水渗透性。 6.2.3耐碱渗透性
按照6.2.1渗透性试验方法，用一定浓度氢氧化钠溶液（氢氧化钠溶液浓度根据使用要求可从 10g/L~60g/L自行确定)来配制精练剂溶液，测试精练剂耐碱渗透性。 6.3耐碱稳定性 6.3.1耐碱稳定性试验方法
采用一定浓度的氢氧化钠溶液配制精练剂，即在干净的150mL高脚烧杯中称取精练剂1.00g，精确到0.01g，用不同浓度氢氧化钠溶液稀释到100g，搅拌均匀，观察溶液的外观状态。溶液透明或淡蓝色透明：表明精练剂耐碱性很好；溶液无凝聚物产生或油状物漂出，表明此精练剂耐碱稳定性好；溶液有凝聚物产生或油状物漂出，表明此精练剂耐碱稳定性差。 6.3.2常温耐碱稳定性
采用6.3.1耐碱稳定性测试方法测试常温状态下精练剂耐碱稳定性（注意精练剂氢氧化钠溶液温度保持在25℃）。 6.3.3高温耐碱稳定性
采用6.3.1耐碱稳定性测试方法配制精练剂碱溶液，在高脚烧杯中放人几粒玻璃珠或瓷粒，放上表面皿。在电炉上加热至煮沸，并缓慢煮沸10min，分别观察精练剂碱溶液在刚煮沸时、放置30min后其溶液外观是否有分层、漂油、颗粒、沉淀状况。 6.4精练效果 6.4.1棉针织用精练剂 6.4.1.1精练剂工作液配制
精练剂： NaOH: 过氧化氢（30%）： 6.0 g/L 浴比：
1. 0 g/L 2.0 g/L
1 : 15 98℃ 40 min
温度：时间：
6.4.1.2精练工艺
将称好的棉针织坏布投入配好的精练剂工作液中，控制其浴比为1：15。使工作液温度以3.0℃/ min的速率升温至98℃保温40min，取出布样，用90℃～95℃水清洗三次，再用室温水清洗两次，脱水，置于120℃的热空气中烘燥，烘干为止，回潮待测。 6.4.2棉机织用精练剂 6.4.2.1精练剂工作液配制 2
建筑321-—标准查询下载网www.jz321.net HG/T4447-—2012
精练剂： NaOH : 浴比：温度：时间：
1. 0 g/L 30.0 g/L 1 : 15 98℃ 60 min
6.4.2.2精练工艺
将称好的棉机织坏布投入配好的精练剂工作液中，控制其浴比为1：15。使工作液温度以3.0℃/ min的速率升温至98℃保温60min，取出布样，用90℃～95℃水清洗三次，再用室温水清洗两次，脱水，置于120℃的热空气中烘燥，烘干为止，回潮待测。 6.5结果处理
将精练剂与精练处理后的织物测试以下一项或者多项性能。 6.5.1渗透性，按照6.2渗透性试验方法，记录渗透性； 6.5.2 耐碱稳定性，按照6.3耐碱稳定性试验方法，观察并记录耐碱稳定性及高温耐碱稳定性； 6.5.3 毛细效应，按照FZ/T01071执行； 6.5.4 白度，按照GB/T8424.2执行；在测色仪上测定处理后织物的CIE白度。
试验报告试验报告至少应给出以下内容： a） 试样的描述； b) 本标准的编号； c) 与本标准的差异； d) 试验结果； e) 试验织物规格； f) 试验日期。
7 中华人民共和国化工行业标准
纺织染整助剂精练剂通用试验方法
HG/T4447—2012 出版发行：化学工业出版社
（北京市东城区青年潮南街13号邮政编码100011)
化学工业出版社印刷厂
880mm×1230mm1/16印张%字数7千字
2013年4月北京第1版第1次印刷
书号：155025·1524
购书咨询：010-64518888 售后服务：010-64518899
网址：http：//www.cip.com.cn
凡购买本书，如有缺损质量问题，本社销售中心负责调
版权所有违者！
定价：10.00元
建筑321-标准查询下载网 www. iz321. n
