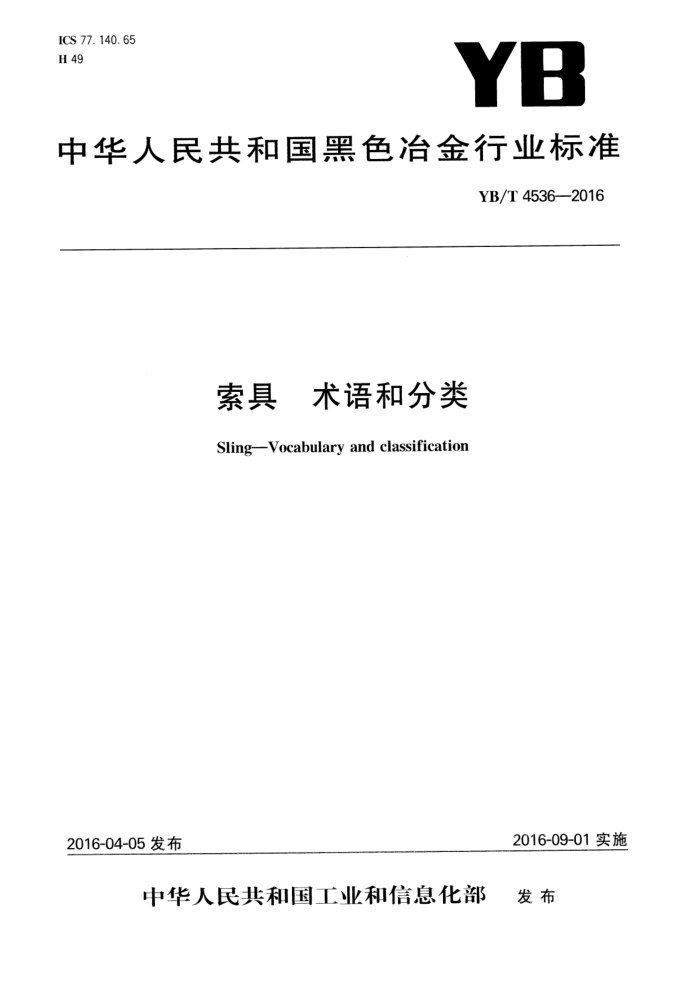

ICS 77. 140. 65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4536—2016
索具 术语和分类 Sling—Vocabulary and classification
2016-09-01实施
2016-04-05 发布
中华人民共和国工业和信息化部 发布 YB/T 4536—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会(SAC/TC183)归口。 本标准起草单位：建峰索具有限公司、昆山东岸海洋工程有限公司、广东坚朗五金制品股份有限公
司、冶金工业信息标准研究院。
本标准主要起草人：崔志强、林柱英、李勇、张冬梅、刘建春、王玲君、任翠英 YB/T 45362016
索具术语和分类
1范围
本标准规定了索具术语、定义、分类和代号本标准适用于制定（修订)索具标准及索具生产使用中常用的术语。
2术语和定义
下列术语和定义适用于本文件。
2.1
索具sling 指为了实现物体挪移、紧固等力的传递及为了稳固空间结构的受力绳索。
2. 2
钢丝绳索具steelwireropesling 采用钢丝绳为主体，末端采用规定的方法固结的索具。一般钢丝绳的固结方法分为压制、插编、浇
铸、编织、夹持、楔形套紧固等。 2.2.1
压制固结索具ferrule-securingsling 通过压制一定长度的金属套管，使其固结钢丝绳绳端成特定连接结构的索具。
2.2.1.1
折返式套管压制索具ferrule-securingslingwithturn-backeye 在钢丝绳末端折返后，通过套管压制方式与钢丝绳主体形成眼型索扣的索具。
套管材质为铝合金，简称铝套：一套管材质为铜合金，简称铜套；一套管材质为不锈钢，简称不锈钢套；一套管材质为碳钢或合金钢，简称钢套。
2. 2.1. 2
对缠式钢套管压结索具slingwithflemisheyeferrule-securedtermination 钢丝绳的末端对缠后与钢丝绳的主体通过钢套管压制方法形成的眼型索扣的索具。
2.2.1.3
钢接头压结索具slingwithswagedtermination 钢丝绳末端直接穿人钢接头内，经模具压制固结为一体，用于承受拉力的钢丝绳索具。 钢接头分为：开式钢接头、闭式钢接头、螺杆式钢接头。
2.2.1.4
短圆柱头压结索具slingwithshortbuttontemination 在钢制短圆柱头套管内孔穿入钢丝绳，经过模具压制固结为一体的索具。
2.2.1.5
压制环形索具 endless ferrule-secured sling 以压制套管方法使钢丝绳成环形的索具。
2.2.1.6
1 YB/T4536—2016
定位索 pitchedpreventersling 在钢丝绳上压制多个套管定位而制成的索具。
2.2.2
浇注索具slingwithmetalorreginsocketing 以规定的固结介质，使钢丝绳与索节固结在一起的索具。
2.2.2.1
合金浇注索具 metal socketing sling 以金属作为介质，使钢丝绳与索节固结在一起的索具，浇注方式又称高温浇注。
2.2. 2.2
树脂浇注索具reginsocketingsling 以树脂作为介质主体，使钢丝绳与索节固结在一起的索具，浇注方式又称常温浇注。
2.2.3
插编索具splicing sling 以钢丝绳或股多次穿插钢丝绳本体方式形成的索具。
2.2.3.1
眼型插编索具eyetypesplicingsling 在钢丝绳末端插编后形成眼型索扣的索具。
2.2.3.2
环形插编索具 具endless splicing sling 以插编的方式制成的环形索具。
2.2.3.3
缆绳插编索具 具cable-laid sling 以钢丝绳捻制成缆绳后再插编制成的索具。
2.2.4
编织索具braided sling 主要以一根或多根钢绳互相缠绕或编织的方式制成的索具。
2.2.4.1
环索cable-laidgrommet -根连续长度的钢丝绳或股围绕特定的环形芯，按照规定的抢距循环缠绕6次而成的环形绳索。
2.2.4.2
编织环形索具braidedendless sling 以多根钢绳互相编织后形成的环形索具。
2.2.4.3
编织眼型索具braidedeye-eyesling 以多根钢绳互相缠绕编织后形成两端带眼型索扣的索具。
2.2.4.4
编织扁平索具flatbraided sling 以多根钢绳或股互相编织后形成平面带状的钢丝绳索具。
2.2.4.5
编织套形索具wireropegrips 以多根钢绳或股互相编织后形成中空套形的索具。
2.2.5 2 YB/T 4536—2016
夹持索具grip-secured sling 采用多个钢丝绳夹或压板用压紧方式固结钢丝绳端的索具。
2.2.6
楔形接头索具wedgesocket-secured sling 采用楔形接头以楔套与楔块固结钢丝绳末端的索具。
2.2.7
复合型索具 具assemblyterminations sling 索具的两端采用不同的固结方法制成的索具。
2.2.8
索扣eyetype 索具末端固结后形成的眼型端头。
2.2.8.1
软环索扣softeye 索具的索扣内无衬套，自然形成的环眼固结端头，又称软环眼。
2.2.8.2
套环索扣 thimbleeye 索具的索扣内嵌套环的固结端头。
2. 3
起重链条索具liftingchainsling 由链条为主体组成的索具。
2. 4
纤维吊装带 webbingsling 由合成纤维为载体，用于连接起重工具和被起重物体的柔性受力部件。
2.4.1
扁平吊装带 flatwovenwebbingsling 由扁平织带车缝而成，分为眼型和环形。
2.4.2
圆形吊装带 roundwebbingsling 无接头柔性吊装带，由承载芯、全封闭编织护套构成，带或不带端配件圆形吊装带分为眼型和环形两种。
2.5
纤维绳索fiberropesling 由纤维绳的一端或两端插编后与吊钩、吊环等金属配件连接组成的索具。
2.6
索具配件、连接件rigginghardware 与索具配套使用的五金件，与起重物之间起连接或支撑作用。
2.6.1
索节 5socket 具有锥形腔体的钢丝绳绳端连接件。
2.6.1.1
单绳索节socketwithsinglerope 装配单根钢丝绳浇铸固结的索节。
3 YB/T45362016
2. 6.1.2
绳排索节socketwitharrangingrope 具有装配两根及以上钢丝绳成排式浇铸的绳端连接件。
2.6.1.3
开式索节 opensocket 端头连接为销轴式的索节。
2. 6. 1. 4
闭式索节closed socket 端头自然封闭，封闭处为扁平状的索节。
2.6.1.5
梨形索节pearsocket 端头自然封闭，封闭处为圆柱状的索节。
2. 6.2
楔形接头cuneiformconnector 内部呈楔形，夹持钢丝绳绳端使之固定、紧固或连接的部件。
2.6.3
钢丝绳夹wireropeclip 由U形螺栓、夹座和螺母组成，螺母上紧时使钢丝绳绳端两部分压紧在一起，达到固接目的的组件。
2.6.4
套环thimble 带有绳槽，钢丝绳或纤维绳末端环绕，以防钢丝绳纤维绳过度弯曲和磨损，并可连接其他构件的心型
环状构件。 2.6.4.1
普通套环normalthimble 套环内部呈眼形，承受载荷较低的套环，又称空心套环。
2.6. 4.2
重型套环 solidthimble 套环内部为实芯，中心可连接索具金属配件的中心孔，承受载荷较高，又称实心套环。
2.6.4.3
索具套环slingthimble 套环内部呈眼形，钢绳索具专业用套环。
2.6.4.4
纤维索套环fiberropeslingthimble 套环内部呈眼形，纤维索专业用套环。
2.6.4.5
圆形套环roundthimble 套环内部呈圆形的套环。
2.6.4.6
管式套环 pipethimble 绳槽带有开口管，供钢丝绳插入环绕后紧固的套环。
2.6.5
链条连接环 chain connecting link
4 YB/T4536—2016
由两个外形相似扣体相对销轴连接，用于连接链条的装卸件。 2.6.6
索具螺旋扣 rigging turnbuckle 由一端或两端带内螺纹的金属构件与外螺纹杆状接头连接所组成的可调节长度的索具连接件。
2.6.7
卸扣shackle 由扣体和销轴装配而成的受力构件。
2.6.7.1
D形卸扣deeshackle 扣顶呈半圆形(D形)的卸扣。
2.6.7.2
弓形卸扣 bowshackle 扣顶呈大半圆形(弓形)的卸扣。
2.6.7.3
纤维吊装带平形卸扣 synthetic sling shackle 扣顶呈平直形的卸扣。
2.6.7. 4
宽体卸扣 widebody shackle 卸扣本体连接位较宽的卸扣。
2.6.7.5
导缆卸扣tonsberg&mandalshackle 用于连接纤维绳索具和钢丝绳索具的卸扣。
2. 6.8
吊钩hook 吊装时借助于其他起重部件悬挂于起升机构的钩形构件。
2.6.8.1
眼型吊钩 eyehook 受力连接端为环眼形的吊钩。
2.6.8.2
旋转眼型吊钩 eye swivel hook 受力连接端为环眼形且可自由旋转的吊钩。
2.6.8.3
眼型自锁吊钩 eyeself lockinghook 受力连接端为眼型，且钩口带自锁装置的吊钩。
2.6.8.4
眼型旋转自锁吊钩 eyeswivelselflockinghook 受力连接端为眼型，可自由旋转且钩口带自锁装置的吊钩。
2.6.8.5
羊角吊钩 clevishook 受力连接端为羊角形的吊钩。
2.6.8.6
羊角自锁钩 slevisself lockinghook
5 YB/T4536—2016
验证载荷试验proofloadtest 为验证索具负荷，在规定负荷下进行的拉力试验
2.8.3
破断拉伸试验breakingloadtensiletest 索具试样在单向静拉力作用下，测定其破断拉力及拉伸率等项目的试验。
2.8.4
疲劳试验fatiguetest 索具试样在规定的交变应力作用下，测定其疲劳性能的试验。
2.8.5
无损检测 Jnon-destructiveinspection 在不影响或损害被检测物体的情况下进行的缺陷检测技术。 常规的无损检测方法分为：目视检测（缩写为VT)；超声检测（缩写为UT)；身线检测（缩写为RT)；
磁粉检测（缩写为MT)；渗透检验（缩写为PT)。 3类别与代号 3.1索具类别及代号
索具代号为SJ，即汉语拼音SuoJu的第一个字母组合，索具类别及代号见表1。
表 1 固接方式
索具端头形式代号普通套环眼B 重型套环眼A
序号
索具类别
加工方式压制M 插编S 编织B 夹持C 楔形套X 浇注J
固接材料、介质、构件压制铝套管ML 压制钢套管MG 压制对缠式钢套管MD 压制不锈钢套管MS
钢丝绳G 纤维吊装带X 纤维绳索具F
1 2 3 4 5 6 7 8
软环眼C 自由端N
开式钢接头或索节K 闭式钢接头或索节B 螺杆式钢接头L
压制铜套管MT 压制钢接头MJ 常温浇注JC 高温浇注JG
圆形纤维吊装带Y 扁平纤维吊装带F
梨形索节P 环形F
3.2标记方法 3.2.1索具标记方法
SJ-G-M-
额定工作负荷WLL(t) 规格：直径或宽度(mm)×长度(m) 索具端头形式代号固结方式索具类别索具
