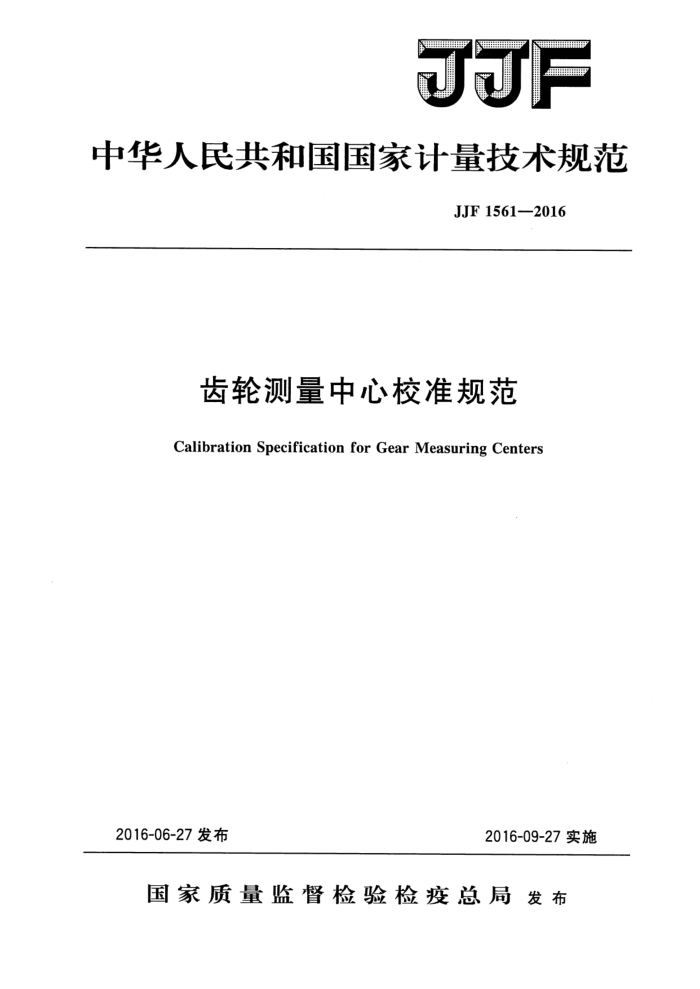

JJF
中华人民共和国国家计量技术规范
JJF15612016
齿轮测量中心校准规范
Calibration Specification for Gear Measuring Centers
2016-06-27发布
2016-09-27实施
国家质量监督检验检疫总局发布 JJF1561—2016
齿轮测量中心校准规范
JJF1561—2016
Calibration Specification for Gear Measuring Centers
归口单位：全国几何量长度计量技术委员会主要起草单位：中国计量科学研究院
浙江省计量科学研究院
参加起草单位：哈尔滨量具刃具集团有限责任公司
本规范委托全国几何量长度计量技术委员会解释 JJF1561—2016
本规范主要起草人：
杨国梁（中国计量科学研究院）薛梓 (中国计量科学研究院）茅振华 (浙江省计量科学研究院)
参加起草人：
杨福来（哈尔滨量具刃具集团有限责任公司）林虎（中国计量科学研究院) 叶怀储（浙江省计量科学研究院） JJF1561—2016
目藍 录
引言
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (8) (8) (9) (11) (13) (15) (17)
范围· 2 引用文件…· 3 概述· 4 计量特性： 4. 1 回转主轴顶尖的斜向圆跳动· 4. 2 上顶尖轴线与回转主轴的同轴度 4.3 轴向导轨移动与两顶尖连线之间的平行度... 4.4 齿廓偏差测量的示值误差： 4.5 齿廓倾斜偏差测量的一致性 4. 6 齿廓总偏差测量的重复性· 4. 7 螺旋线偏差测量的示值误差· 4.8 螺旋线倾斜偏差测量的一致性. 4. 9 螺旋线总偏差测量的重复性.· 4.10 齿距累积总偏差测量的示值误差 4.11 单个齿距偏差测量的重复性 4.12 齿轮径向跳动测量的示值误差 5校准条件 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法 6.1校准项目 6.2校准方法.. 7校准结果表达 8复校时间间隔附录A 齿轮测量中心的补充测量附录B 仪器测量齿廓倾斜偏差的示值误差不确定度评定附录C 仪器测量齿距累积总偏差的示值误差不确定度评定附录D 校准证书内容及内页格式附录E齿轮测量中心计量特性的推荐值
1
..
.
..
I JJF1561—2016
引言
本规范是针对圆柱坐标测量原理的齿轮测量中心制定的计量技术法规。JJF1071一 2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、 JJF1059.1-2012《测量不确定度评定与表示》和JJF1094—2002《测量仪器特性评定》 共同构成支撑本规范制修订工作的基础性系列规范；本规范同时参照下列国际标准和技术文件：
ISO18653：2003齿轮一用于单个齿轮测量仪器的评价（Gears一Evaluationof instruments for the measurement of individual gears)。
ISO/TR10064.5：2005圆柱齿轮一实用检验规则一第5部分：与齿轮测量仪器的评价相关的建议（Cylindricalgears-Codeofinspectionpractice一Part5：Recom mendations relativeto evaluation of gearmeasuring instruments)。
其中，本规范中计量特性的推荐值和校准用标准器分别采纳了ISO/TR10064.5： 2005和ISO18653：2003的要求；具体的参量符号和定义与ISO1328-1：2013一致。
本规范为首次发布。
Ⅱ JJF1561—2016
齿轮测量中心校准规范
1范围
本规范适用于测量模数不小于0.3mm，3级及以下精度等级齿轮的齿轮测量中心的校准。 2引用文件
本规范引用了下列文件： JJF1059.1测量不确定度评定与表示 JJF1064一2010坐标测量机校准规范 JF1331--2011电感测微仪校准规范 ISO1328-1：2013圆柱齿轮一齿面公差等级的国际单位制一第1部分：轮齿同侧
齿面偏差的定义和允许值（Cylindricalgears一ISOsystemofflanktoleranceclassifica- tionPart l:Definitions and allowable values of deviations relevant to flanks of gear teeth)
ISO1328-2：1997圆柱齿轮ISO精度制一第2部分：径向综合偏差与径向跳动的定义和允许值（Cylindricalgears—ISOsystemofaccuracy—Part2：Definitionsand allowable values of deviations relevant to radial composite deviations and runout informa- tion)
ISO/TR10064.5：2005圆柱齿轮一实用检验规则一第5部分：与齿轮测量仪器的评价相关的建议（Cylindrical gears一Codeof inspectionpractice-Part5：Recom- mendations relative to evaluation of gear measuring instruments)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
齿轮测量中心是采用圆柱坐标或极坐标测量原理，按照电子展成法进行测量的仪器，一般包括3个直线坐标轴X、Y、Z和一个回转坐标轴C，其工作原理见图1，主要由机械主体、控制系统、测头单元和计算机软件等部分组成，具备一次装卡可实现齿轮多个参数的测量。另外，还可用于齿轮刀具、蜗杆及蜗轮和锥齿轮等工件的测量。
1 JJF1561—2016
上顶尖
0测头 运动机构
下顶尖
测显示控统一打印
测控系统
主轴图1齿轮测量中心工作原理示意图
系
齿轮测量中心根据其回转主轴的安装方式可以分立式和卧式两种结构，通常使用的多为立式结构，其外观结构示意图详见图2所示。
图2齿轮测量中心（立式）外观结构示意图
4计量特性
4.1 回转主轴顶尖的斜向圆跳动 4.2 上顶尖轴线与回转主轴的同轴度 4.3 轴向导轨移动与两顶尖连线之间的平行度 4.4 齿廓偏差测量的示值误差 4.5 齿廊倾斜偏差测量的一致性 4.6 齿廓总偏差测量的重复性 4.7 螺旋线偏差测量的示值误差 4.8 螺旋线倾斜偏差测量的一致性 4. 9 螺旋线总偏差测量的重复性 4.10 齿距累积总偏差测量的示值误差 4.11 单个齿距偏差测量的重复性 4.12 齿轮径向跳动测量的示值误差 2 JJF1561—2016
注：测头的示值误差和坐标轴定位示值误差是针对大范围齿轮测量中心的补充测量，详见附
录A。
5校准条件 5.1环境条件
校准环境的温度和湿度应该满足齿轮测量中心的使用要求，具体可参照表1，校准用的标准器建议至少恒温4h以上。
表1校准环境的温、湿度要求 3~4
被测齿轮精度等级温度要求/℃ 温度变化/（℃/h）相对湿度要求/%
5~8 20±2.0
9~12 20±3.0
20±1.0 0. 5
1. 0
30~70
校准环境内无影响齿轮测量中心正常工作的振动、噪声、腐蚀性气体和较强磁场等因素。 5.2测量标准及其他设备
对于齿轮测量中心不同的计量特性，所用标准器见表2。
表2校准项目及校准用标准器
序号
校准项目回转主轴顶尖的斜向圆跳动
测量标准测微仪或扭簧表；
计量特性要求
分辨力≤1um、最大允许误差士0.6μm
1
磁力表座
标准芯轴（短）的长度200mm，标准芯轴（长）长度根据被校仪器尾座移动
上顶尖轴线与回转主轴的同轴度
标准芯轴；测微仪或扭簧表 范围而定"，两端径跳≤1μm、母线直线
2
度≤1μm；分辨力≤1μm
标准芯轴的长度可根据仪器轴向导轨移动范围而定，两端径跳<1um、母线直
轴向导轨移动与两顶尖连线之间的
标准芯轴；测微仪或扭簧表 线度≤1μm；分辨力≤1μm、最大允许
3
平行度
误差±0.6μm 样板尺寸包含.3个不同的基圆半径值°、 二等样板尺寸包含3个不同的基圆半径值°、 二等样板尺寸包含3个不同的基圆半径值°、 二等
齿廊偏差测量的
齿轮渐开线样板
4
示值误差齿廊倾斜偏差测量的一致性齿廊总偏差测量
5
齿轮渐开线样板
6
齿轮渐开线样板
的重复性
3
