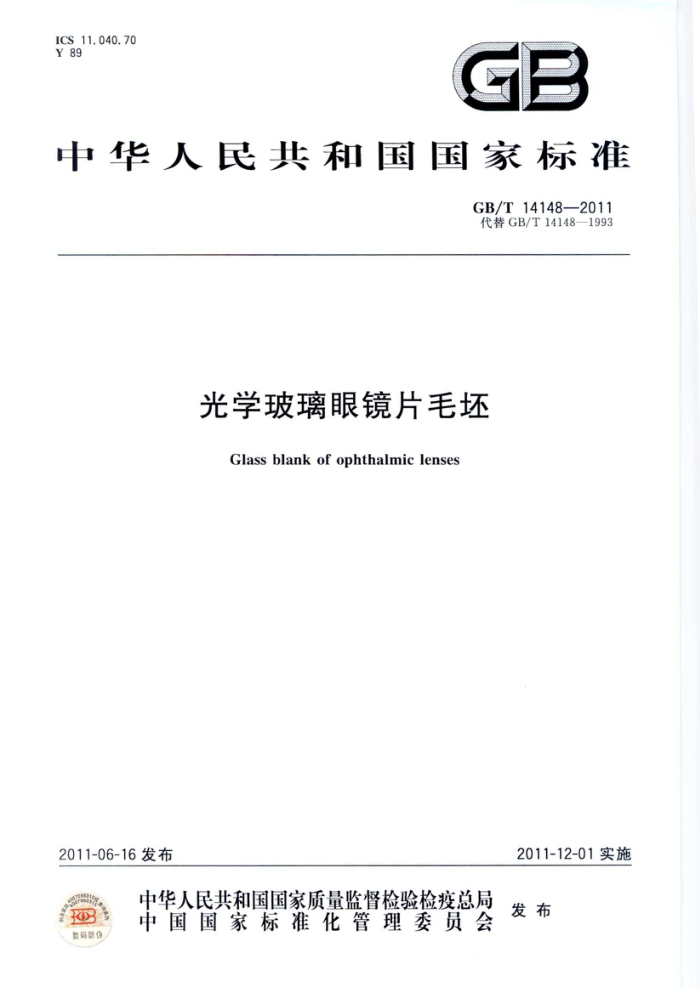

ICS 11.040.70 Y89
GB
中华人民共和国国家标准
GB/T14148—2011 代替GB/T14148—1993
光学玻璃眼镜片毛环
Glassblankofophthalmiclenses
2011-12-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 GB/T 14148—2011
目 次
前言 I 范围 2 规范性引用文件
术语和定义分类
3 4
.
5 要求 6 试验方法
检验规则标志、包装、运输、贮存
7 8
附录A（规范性附录）计算太阳紫外透射比及光透射比的光谱分布常数 GB/T14148—2011
前 言
本标准代替GB/T14148一1993《光学玻璃眼镜片毛坏》。 本标准与GB/T14148一1993相比主要变化如下：
技术要求不再分等分级，采用单一“合格”的技术指标。 折射率技术要求不再仅适用于1.523光学玻璃眼镜片毛坏，而修改为：折射率n的允差为 ±0.002。 紫外光谱区的技术要求按GB10810.3标准修改。 材料及表面质量技术要求参照GB10810.1标准修改。
本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国光学与光学仪器标准化技术委员会眼镜光学分技术委员会（SAC/TC103/SC3）
归口。
本标准主要起草单位：东华大学、国家眼镜玻璃塘瓷制品质量监督检验中心。 本标准主要起草人：周俊文、唐玲玲。 本标准所代替标准的历次版本发布情况为：
GB/T14148—1993。
T GB/T14148—2011
光学玻璃眼镜片毛坏
1范围
本标准规定了光学玻璃眼镜片毛坏的产品技术要求、试验方法、检验规则及标志、包袋、运输和贮存。
本标准适用于由熔融玻璃直接压制成型的常用的几种光学玻璃眼镜片毛坏，也可作其他同类产品参考使用。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划（ISO2859-1：1999，IDT)
GB10810.3眼镜镜片及相关眼镜产品第3部分：透射比规范及测量方法（GB10810.3一2006， ISO8980-3:2003,MOD) 3术语和定义
下列术语和定义适用于本标准。
3. 1
光学玻璃眼镜片毛坏glassblankofophthalmiclenses 由原料到成品全部按光学玻璃工艺要求熔制成型的，有各项稳定的物理化学性能，适用于磨制眼镜
镜片的玻璃眼镜片毛坏。 3.2
光学白片clearopticallens 无色的玻璃镜片。
3.3
光学克赛片 CRUXITEopticallens 呈浅粉红色的玻璃镜片。
3. 4
光学克斯片CROOKESopticallens 在白炽灯下呈浅紫红色，在日光灯下呈浅青蓝色的玻璃镜片，其特征吸收主峰波长在560nm～
600nm范围。 3.5
崩边breakofedge 镜片毛坏在直径方向上的崩损。
3. 6
厚薄差edgethicknessdifference 镜片毛坏在某直径两端的厚度差。
1 GB/T14148—2011
3.7
面镜度偏差deviationofsurfaceradian 镜片毛坏凹面镜度或凸面镜度偏离标准值，用镜片模具样板测量时出现的间隙。
4分类
玻璃眼镜片毛坏按颜色分为： a）光学白片； b）光学克赛片； c) 光学克斯片。
5要求 5.1 物理性能 5.1.1折射率n
折射率n的允差为土0.002。 折射率n可为na或ne，但应标明其基准波长d谱线或e谱线，本标准推荐使用e谱线） 5.1.2色散系数（阿贝数）v
色散系数的允差为士1.0，色散系数u可为或u。，但应标明其基准波长（d谱线或e谱线，本标准推荐使用c谱线） 5.1.3双折射（光程差）
双折射（光程差）应小于或等于70 nm/cm 5.1.4透射比
透射比要求应符合表1规定
透射比要求
%
表1
可见光谐区 ty380nm~780nm
紫外光谱区
分 大
Tsuv 280mm~315nm
tTsuva315nm~380nm
光学白片光学克赛片光学克斯片注：如有明示防紫外性能，则应符合GB10810.3中的相关要求。
≥80
≤30
≤1
5.2 规格尺寸
镜片规格尺寸应符合表2规定
表2规格尺寸允差
单位为毫米
项 目直径中心厚度
允 差
0 0.5 +0, 5 0
凸面面镜度偏差
≤0.5 ≤0.5 ≤4
厚薄差崩边
5.3材料及表面质量
在以基准点为中心，直径为30mm的区域内，镜片的表面或内部都不应出现气泡、结石等各类疵
2 GB/T14148—2011
病。在此鉴别区域之外，可允许孤立、微小的内在或表面缺陷。 6试验方法 6.1物理性能 6.1.1折射率、色散系数：用精度不低于3×10-*的任何一种折射仪测定。 6.1.2双折射：用偏光仪在镜片光轴的方向上测量镜片直径5%的边缘部位的最大光程差。 6.1.3透射比：用分光光度计测量或等效方法。样品厚度为2.0mm士0.1mm。 6.1.4光透射比
光透射比v是透过镜片的光通量与入射光通量之比，其表达式见式（1)：
ty=380mm (A)Ss(a)V(A)dA X100%
·(1 )
Sss (a)V(a)da
J380 nl
式中： T(α) 光谱透射比；
CIE标准光源D65的光谱分布函数（见附录A）；
Spss (a) V(a) 日光下 下平均人眼光谱光视效率函数（见附录A）。
6.1.5太阳紫外光透射比
太阳紫外光透射比TSUVA、TSUVB由式(2)、式(3)计算：
38
(a)Esa (a)s(a)d) Es(a)()d)
X100%
(2)
TSUVA=
ta)Es)
280n
X100%
...(3)
.......
..
TSUVB
Ea)s)da
式中： T(>) Esa (a)- 太阳辐射的光谱功率分布函数（见附录A)； S(a) 紫外辐射的相对光谱分布函数（见附录A)。 6.2规格尺寸 6.2.1 直径：用准确度为0.1mm的游标卡尺测量。 6.2.2 中心厚度：用准确度为0.1mm的测厚百分表测量。 6.2.3 面镜度偏差：用面镜度公差小于0.02D的镜片模具样板放在镜片毛坏球面上，用塞尺测量判定。 6.2.4 厚薄差；用测厚百分表（或游标卡尺）测量镜片毛坏直径方向上边缘厚薄的最大差值（除去边缘毛刺)。 6.2.5崩边：用游标卡尺测量镜片毛坏在直径方向上的崩损。 6.3材料及表面质量
光谱透射比；
不借助光学放大装置，在明视场、暗背景中进行镜片的检验。图1所示为推荐的检验系统。检验室周围光照度约为2001x。检验灯的光通量至少为400lm，例如可用15W的荧光灯或带有灯罩的40W 无色白炽灯。
注：本观察方法具有一定的主观性，需相当的实践经验
3 GB/T14148—2011
单位为毫米
400流明光源
30
遮光板可调节不透光屏板
眼睛观察面
黑色无反光背景 (150 X360)
可移动镜片
明视视距
300
注：逮光板可调节到遮住光源的光直接射到眼睛，但能使镜片被光源照明。
图1目视鉴别镜片疵病的示意装置
7检验规则 7.1出厂产品应符合本标准规定。 7.2同一次交付的同一种规格产品为一批，收货方有权依据本标准的规定分批对产品进行抽查验收。 7.3物理性能各项指标可分批逐项抽取不多于3个样品进行检查。如有不合格项，可再加倍抽取样品，对该项进行复测，如仍不合格则视为不合格批。 7.4对规格尺寸、材料及表面质量按GB/T2828.1一2003的一般检验水平Ⅱ，接收质量限（AQL)为 4.0进行抽样和验收（见表3）。
表3抽样方案
抽样数量(n)
拒收数(Re)
接收数(Ac)
产品批量N 0~90 91~150 151~280 281~500 501~1200 1201~3200 3201~10 000 10001~35000
10 20 32 50 80 125 200 315
1 2 3 5 7 10 14 21
2 3 4 6 9 11 15 22
7.5 5对特殊要求的产品，供需双方可另行协定。 8标志、包装、运输、贮存 8.1每种规格的产品，按一定数量装入小盒（或大箱)并卡紧，盒（或箱)上应标明制造厂名、产品名称、 商标、产品型号或标记、制造日期或生产批号、数量、执行标准号。 8.2成盒的小包装装人大包装箱时，要填实装牢，箱体外须标明制造厂名、产品名称、商标、产品型号或标记、制造日期或生产批号及执行标准号，同时须标明“玻璃易碎”、“小心轻放”等标记。 8.3搬运时要注意轻拿轻放。 8.4 贮存时应注意通风干燥，防止受潮。
4 GB/T14148—2011
附录A （规范性附录）
计算太阳紫外透射比及光透射比的光谱分布常数表A.1 计算太阳紫外透射比的光谱分布常数
波长(a)/ nm 280 285 290 295 300 305 310 315 320 325 330 335 340 345 350 355 360 365 370 375 380
太阳光谱辐射照度与相对光谱功率分布的乘积Esa（a)·S(a)
0 0 O
0. 000 11 0. 024 3 0. 115 0.165 0.090 0. 054 0,.040 0. 041 0. 044 0.042 0. 041 0.038 0. 034 0. 030 0. 028 0.026 0. 024 0.022
表A.2计算光透射比的光谱分布常数
相对光谱功率分布与视见函数的乘积Sps（a）·V(a)
波长(a)/ nm 430 440 450 460 470
相对光谱功率分布与视见函数的乘积Sps（a）·V(a)
波长(a)/ nm 380 390 400 410 420
0 0. 000 5 0. 003 1 0.010 4 0. 035 4
0.095 2 0.228 3 0. 420 7 0.668 8 0. 989 4
5
