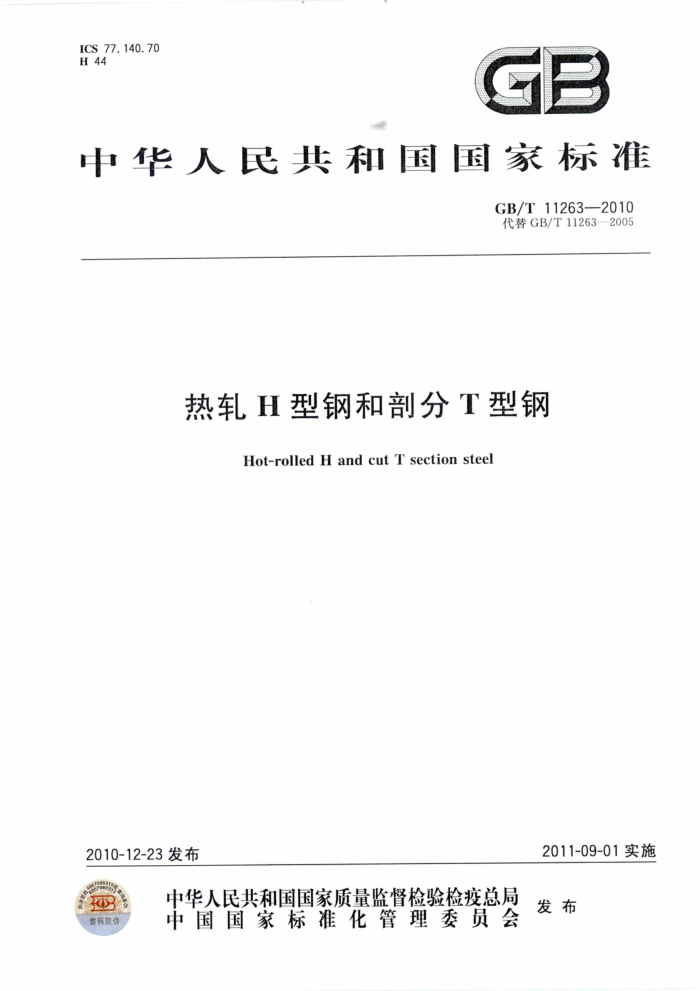

ICS 77.140.70 H 44
GB
中华人民共和国国家标准
GB/T11263-—2010 代替GB/T11263—2005
热轧H型钢和剖分T型钢
Hot-rolled H and cut T section steel
2011-09-01实施
2010-12-23发布 00770017
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
L
数码防伪 中华人民共 和国
国家标准热轧H型钢和剖分T型钢
GB/T11263—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张 1.5 字数38千字 2011年7月第一版 2011年7月第一次印刷
*
书号：155066·1-42092 定价 24.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68533533 GB/T 11263—2010
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准与日本JISG3192一2008《热轧型钢的形状、尺寸、重量及允许偏差》标准的一致性程度为非
等效。
本标准代替GB/T11263一2005《热轧H型钢和剖分T型钢》。 本标准与GB/T11263—2005相比主要变化如下：
增加H450×150、H475×150、H500×150、H625×200四个系列型号和H300×200系列的 H298×201×9X14规格。 增加HP系列及厚度尺寸要求调整截面面积、理论重量及截面特性参数等数值。 H型钢的尺寸、外形允许偏差中新增翼缘弯曲和翼缘腿端外缘钝化要求。 取消了原附录A热轧H型钢常用钢种牌号及力学性能，附录A改为H型钢和剖分T型钢的缺陷焊补补充细则。 附录B中更新了新增加的工字钢与H型钢型号及截面特性参数对比增加了附录C超厚超重H型钢截面尺寸、截面面积、理论重量及截面特性。
本标准与JISG3192一2008相比主要差异为：
按宽翼缘、中翼缘、窄翼缘、薄壁将H型钢分为四个类别。 增加薄壁类19个型号。 增加H450×150、H475X150、H500X150、H550×200、H550×300、H625×200、H650×300、 H750×300、H850×300及H1000×300等十个系列型号和其他19个规格。 -增加部分剖分T型钢型号系列。 表3中，厚度t，增加“小于5mm”一栏，其允许偏差士0.5mm；厚度t增加“小于5mm”_ 栏，其允许偏差士0.7mm；新增翼缘腿端外缘钝化要求。 增加技术要求、试验方法、检验规则、包装、标志、质量证明书的规定。 取消原附录A，增加附录AH型钢和剖分T型钢的缺陷焊补细则。 -增加附录C，协议性超厚超重H型钢截面尺寸、截面面积、理论重量及截面特性。
本标准附录A、附录B、附录C均为资料性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会(SAC/TC183)归口。 本标准起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院、莱芜钢铁集团有限公司、河
北津西钢铁集团股份有限公司、江苏沪宁钢机股份有限公司、日照钢铁有限公司、中冶建筑研究总院有限公司、鞍山宝得钢铁有限公司。
本标准主要起草人：吴保桥、王丽敏、奚铁、冯超、杜传志、赵一臣、张保菊、吴明超、刘宝石、高继领、 王洪新、吴眉庄、刘福宁、王克峰、刘涛，
本标准所代替标准的历次版本发布情况为：
GB/T11263—1998,GB/T11263—2005。
- GB/T11263—2010
热轧H型钢和分T型钢
1范围
本标准规定了热轧H型钢和由热轧H型钢剖分的T型钢的订货内容、分类、代号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志、质量证明书
本标准适用于热轧H型钢（以下简称H型钢)和由热轧H型钢分的T型钢。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 钢的成品化学成分允许偏差 GB/T228.13 金属材料拉伸试验第1部分：室温试验方法（GB/T228.1--2010，ISO6892-1：
2009,MOD)
GB/T 229 金属材料 夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1：2006，MOD） GB/T 232 金属材料 弯曲试验方法(GB/T232-—1999，eqvISO7438：1985(E)) GB/T 700 碳素结构钢 GB 712 船体用结构钢 GB/T 714 桥梁用结构钢 GB/T 1591 低合金高强度结构钢 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备（GB/T2975—2008，eqvISO377：
1997)
GB/T 4171 耐候性结构钢 GB/T 4336 碳素钢和中低合金钢 火花源原子发射光谱分析方法（常规法） GB/T20066 钢和铁化学成分测定用试样的取样和制样方法（GB/T20066一2006，ISO14284：
1998,IDT)
3 订货内容
按本标准订货的合同应包含下列技术内容： a) 产品名称及种类； b) 牌号； c) 本标准号； d）规格； e) 交货长度； f) 重量和数量； g) 需方提出的其他特殊要求，如：特殊规格要求、特殊表面质量要求等内容。
1 GB/T11263——2010
4分类、代号
4.1H型钢分为四类，其代号如下：
宽翼缘H型钢 HW（W为Wide英文字头）中翼缘H型钢 HM(M为Middle英文字头）窄翼缘H型钢 HN(N为Narrow英文字头）薄壁H型钢 HT（T为Thin英文字头）
4.2部分T型钢分为三类，其代号如下：
宽翼缘剖分T型钢 TW(W为Wide英文字头）中翼缘剖分T型钢 TM（M为Middle英文字头）窄翼缘分T型钢
HIN 为Narrow英文字头）
5尺寸、外形、重量及允许偏差 5.1尺寸及表示方 H
4
C
5.1.1H型钢和剖分 型钢的截面图示及标注符号如图1和图2所示。
SOEY
X
ONAIS
H- 高度； B- 宽度； ti 腹板厚度； tz 翼缘厚度；
h- 高度 B- 宽度；
腹板厚度翼缘厚度；圆角半径；重心。
t2
圆角半径。
1
C.
图1H型钢截面图
图2剖分T型钢截面图
5.1.2H型钢和剖分T型钢的截面尺寸、截面面积、理论重量及截面特性参数应分别符合表1或表2 的规定。根据需方要求，由供需双方协议可供应附录C或其他参数要求的产品。工字钢与H型钢型号截面特性参数对比表见附录B。 5.1.3H型钢和剖分T型钢的交货长度应在合同中注明，通常定尺长度为12m，根据需方要求也可供应其他定尺长度产品。
2
