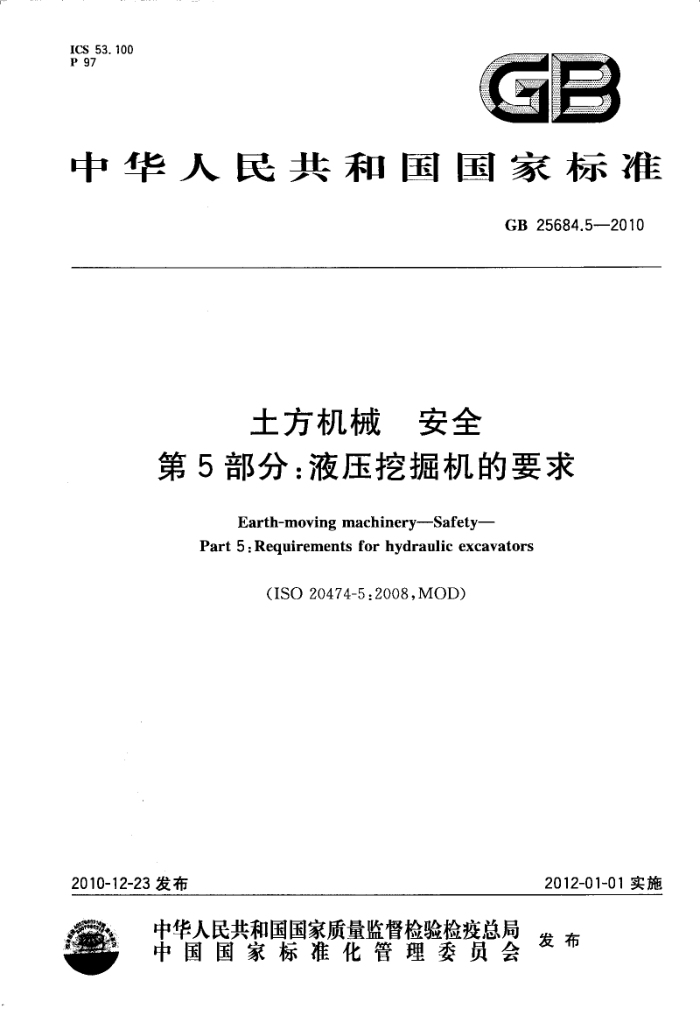

ICS 53.100 P 97
GP
中华人民共和国国家标准
GB25684.5-—2010
土方机械 安全
第5部分：液压挖掘机的要求
Earth-moving machinery---Safety-
Part 5:Reguirements for hydraulic excavators
(ISO 20474-5:2008,MOD)
2012-01-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB25684.5—2010
前 創言
GB25684的本部分的4.3.2、4.3.3、4.4、4.6、4.7和4.8为强制性条款，其余为推荐性条款。 GB25684《土方机械安全》分为13个部分： -第1部分通用要求； -第2部分：推土机的要求； -—第3部分：装载机的要求； .-第4部分挖掘装载机的要求；
一第5部分：液压挖掘机的要求； -第6部分：自卸车的要求； -第7部分：铲运机的要求；
-第8部分：平地机的要求；第9部分：吊管机的要求；第10部分：挖沟机的要求；第11部分：土方回填压实机的要求；第12部分：机械挖掘机的要求； ~-第13部分：压路机的要求。 本部分为GB25684的第5部分，本部分应与第1部分配合使用。 本部分修改采用ISO20474-5：2008《土方机械安全第5部分：液压挖掘机的要求》（英文版）。 本部分根据1SO20474-5：2008重新起草。 考虑到我国国情，在采用ISO20474-5：2008时，本部分作了一些修改。有关技术性差异已编人正
文中并在它们所涉及的条款的外侧页边空白处用垂直单线标识。在附录C中给出了这些技术性差异及其原因的一览表以供参考。
为便于使用，本部分作了下列编辑性修改：
删除了国际标准的前言，修改了国际标准的引言和第1章；对ISO20474-5：2008中引用的国际标准，用已被采用为我国的标准代替对应的国际标准；本部分删除了ISO20474-5：2008中的4.8.4.3；
-
本部分增加了附录B和附录C;
参考文献中增加了ISO/TS20474-14：2008和EN474-5：2006。 本部分的附录B为规范性附录，附录A和附录C为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334)归口。 本部分负责起草单位：天津工程机械研究院、广西柳工机械股份有限公司、三一重机有限公司、天津
移山工程机械有限公司、合肥振宇工程机械有限公司。
本部分参加起草单位：厦门厦工机械股份有限公司、徐州徐挖约翰迪尔机械制造有限公司、河北宣化工程机械股份有限公司、中国一拖集团有限公司、山东临工工程机械有限公司、长沙中联重工科技发展股份有限公司、日立建机（中国）有限公司。
本部分主要起草人：阎、韦海峰、戴晴华、李月丽、陈国俊、李蔚苹、黄萍、刘建国、栾新立、王欢利、 朱玉仙、叶海路、李宏宝。
I GB 25684.5—2010
引言
GB25684的本部分是GB/T15706定义的C类标准。 本部分的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
Ⅱ GB25684.5—2010
土方机械安全
第5部分：液压挖掘机的要求
1范围
GB25684的本部分规定了液压挖掘机的安全要求，并给出了液压挖掘机的图例（见附录A)。 本部分与GB25684.1（规定了土方机械的通用安全要求）合并使用。本部分的特定要求优先于
GB25684.1的通用要求。
本部分适用于GB/T8498定义的液压挖掘机。 本部分规定了本范围的土方机械在制造商指定用途和预知的误操作条件下应用时，与其相关的所
有重大危险、危险状态或危险事件；并规定了在使用、操作和维护中消除或降低重大危险、危险状态或危险事件引起的风险的技术措施。
本部分不适用于在本部分实施前制造的机器。 2规范性引用文件
下列文件中的条款通过GB25684的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6572.1液压挖掘机术语(GB/T6572.1—1997，eqvISO7135：1993） GB/T8419—2007土方机械司机座椅振动的试验室评价（ISO7096：2000，IDT） GB/T8498土方机械基本类型识别、术语和定义（GB/T8498--2008，ISO6165：2006，IDT） GB/T13331一2005土方机械液压挖掘机起重量（ISO10567：1992，IDT) GB/T17771土方机械落物保护结构试验室试验和性能要求（GB/T17771一2010，
ISO3449:2005,IDT)
GB/T17921土方机械 座椅安全带及其固定器性能要求和试验（GB/T17921··2010， ISO 6683:2005,MOD)
GB/T19930土方机械小型挖掘机倾翻保护结构的试验室试验和性能要求（GB/T19930 2005,ISO12117:1997,MOD)
GB/T19932土方机械 液压挖掘机司机防护装置的试验室试验和性能要求（GB/T19932 2005,ISO10262:1998,MOD)
GB/T21154土方机械 整机及其工作装置和部件的质量测量方法（GB/T21154一2007， ISO6016:1998,IDT)
GB/T21935土方机械操纵的舒适区域与可及范围（GB/T21935-2008ISO6682：1986，IDT) GB/T21938 土方机械液压挖掘机和挖掘装载机动臂下降控制装置要求和试验
(GB/T21938—2008,ISO8643:1997,IDT)
GB/T21941土方机械液压挖掘机和挖掘装载机的反铲斗和抓铲斗 容量标定 (GB/T21941--2008,ISO7451:2007,IDT)
GB/T21942 土方机械 装载机和正铲挖掘机的铲斗容量标定（GB/T21942一2008， ISO7546:1983,MOD)
1 GB25684.5—2010
GB25684.1一2010土方机械安全第1部分：通用要求（ISO20474-1:2008，MOD） LY/T1667林业机械驾驶员保护结构实验室试验和性能要求（LY/T1667一2006，
ISO8084:2003,IDT)
ISO34712008土方机械滚翻保护结构试验室试验和性能要求（Earth-movingmachinery Roll-overprotective structuresLaboratorytests and performance requirements) 3术语和定义
GB25684.1和GB/T6572.1确立的以及下列术谱和定义适用于GB25684的本部分。
3.1
液压挖掘机hydraulicexcavator 自行的履带式、轮胎式或步履式机械，具有可带着工作装置做360°回转的上部结构，主要用铲斗进
行挖掘作业，在其工作循环中底移动。
注1：挖掘机的工作循环飞物料的挖掘、提升、回转和卸载（见GB/T8498）注2：液压挖掘机也可用物品或物料的吊运/运输
3.1.1
小回转半径挖掘 A nimal swing radius excavato MSRX 在狭窄空间内作业的挖掘机，其具有 小回转半径的上部结构（上部结构可带着工作装置和附属
S范围内回转） S E
装置在底盘宽度的 3.1.2
小型挖掘机 pact excavator 工作质量（见Q21154)小于或等于 6000kg的挖掘机及小回转半径挖掘机（3.11)。 3.2
步履式挖掘机 walding excavaton 具有三条或三条级
P
腿的挖掘机，支腿可以是饺接的、伸缩的或两者兼有，养可安装车轮。
4安全要求和/或防执型
A
0
4.1一般要求
液压挖掘机应符合GA 21中没有被本章特定要求所修改的安全要求和或防护措施。 4.2通道
A
GB 25684.1-2010 的 4. 2减用子 GB 25684 的本部分
K
4.3司机操作位置 4.3.1最小活动空间
GB25684.1-2010的4.3.1.2适用于本部分。 4.3.2司机防护 4.3.2.1司机防护装置
GB25684.1-2010的4.3.4被以下规定替代：
挖掘机应设计成能够安装司机防护装置。制造商应根据机器的预期用途提供防护装置。提供的防护装置应满足GB/T19932的规定。 按GB/T19932规定的防护装置要求不包含工作质量（见GB/T21154）小于或等于1500kg 的小型挖掘机。
4.3.2.2滚翻保护结构（ROPS）和倾翻保护结构（TOPS）
GB25684.1—2010的4.3.3仅适用于步履式挖掘机（见4.8.3）。
2
