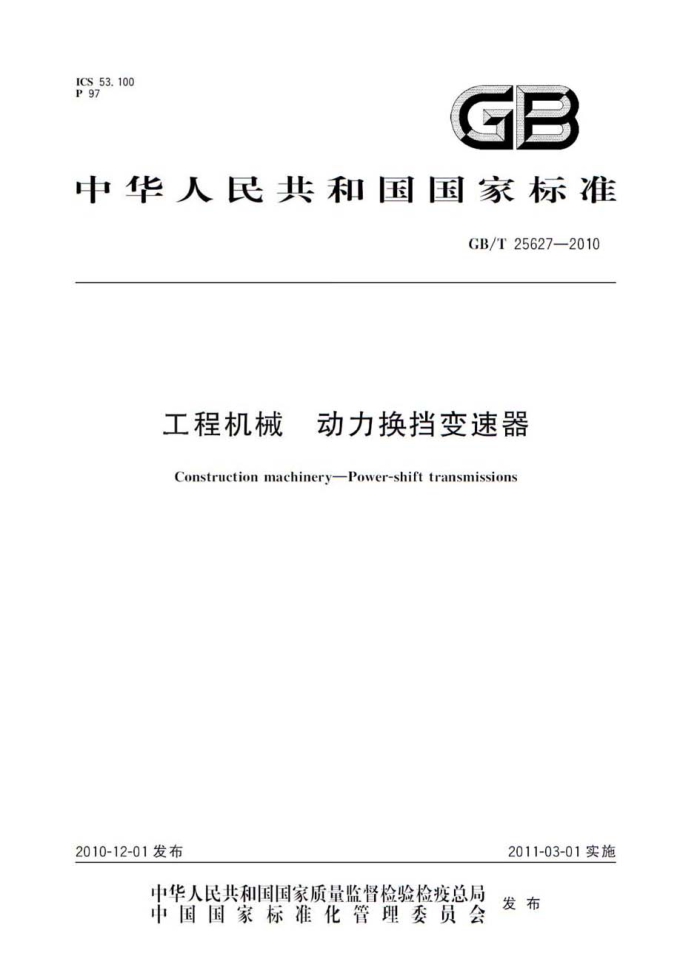

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T256272010
工程机械 动力换挡变速器 Constructionmachinery-Power-shift transmissions
2010-12-01发布
2011-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25627—2010
目 次
前言
范围 2 规范性引用文件 3 符号和单位 4 要求 4.1 般要求 4.2 外观要求 4.3 性能要求 5 试验方法 5.1 试验设备 5.2 试验准确度和仪器精度 5.3 试验准备 5.4 测试方法 5.5 试验数据处理及试验报告 6 检验规则· T
1
.
10 10 11 15 17 19
标志、包装、运输和贮存附录A（资料性附录） 变速器零部件推荐规范附录B（规范性附录） 变速器试验记录表附录C（资料性附录） 变速器试验曲线示例参考文献 GB/T25627—2010
前言
本标准的附录A和附录C为资料性附录，附录B为规范性附录本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口，本标准负责起草单位：杭州前进齿轮箱集团股份有限公司、天津工程机械研究院，本标准参加起草单位：四川成都成工工程机械股份有限公司本标准主要起草人：刘伟辉、吴润才、尚海波、宋斌、汪文霖、梁建宗、王宇宁。
1 GB/T25627-—2010
工程机械 动力换挡变速器
范围本标准规定了工程机械用动力换挡变速器的符号和单位、要求、试验方法、检验规则及标志、包装运输和贮存等。
-
本标准适用于300kW以下的工程机械用动力换挡变速器（以下简称变速器），300kW以上的变速器可参照本标准施行。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，妓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，
GB/T2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999.IDT）
中
节享网
GB/T3785 声级计的电、声性能及测试方法
GB/T7680 液力变矩器 性能试验方法下载站bztxw.com GB/T13306 标牌
GB/T14039 液压传动 油液 固体颗粒污染等级代号（GB/T140392002.ISO4406：1999 MOD)
GB/T20082 液压传动 液体污染 采用光学显微镜测定颗粒污染度的方法（GB/T20082- 2006.ISO4407:2002.IDT)
-
JB/T5947 工程机械 包装通用技术条件 3符号和单位
变速器测试参数与计算参数的名称、符号及单位见表1，
表1符号和单位
符 号 T T: Tit mtr n: ns p ps p(或psepe)
单 位
参数名称
输人转矩输出转矩发动机的定转矩发动机的额定转速输人转速输出转速变矩器进口油压变矩器出口油压操织油压润滑油压主油路油压
N·m
r/min
MPa
p 力s
1 GB/T25627—2010
表1（续）符 号
参数名称
单 位 L/min
工作油流量进口油温出口油温变矩器涡轮转速变速器速比变矩器转速比输入功率输出功率空载功率损失传动效率噪声
Q t 4 nr iFvR ire P P Pk 7
c r/min
kw
% dB(A)
注1：对液力机械变速器，脚标1表示变矩器的输人（或进口）参数，脚标2表示输出（或出口）参数。 注2：p代表两自由度变速器离合器操级油压，P，和p分别代表三自由度变速器方向离合器操纵油压和速度
离合器操纵油压、
注3：存、中的脚标F表示前进指，R表示后退挡。
4 要求 4.1一般要求 4.1.1 变速器应按照经规定程序批准的图样及设计文件制造，如用户有特殊要求时，应与制造商协商 4.1.2 变速器外购件、配套件应具有合格证明方可进行装配， 4.1.3 变速器使用的齿轮、轴类零件、摩擦片、离合器回位弹簧、铸铁件、机械加工件和非机械加工件等件的技术规范按制造商的规定，其推荐规范参见附录A。 4.2 外观要求
外观要求应符合表2的规定。
表2 外观要求
项 目外观造型锻、铸件，焊接件
要 求
轮席清晰·比例协调、整齐表面光洁、浇口切割打磨平整，除净飞边、毛刺、焊缝均勾平整金属镀层和氧化处理层不得剥落和生锈不涂漆的机加工表面无嗑碰、无锈蚀漆膜应光滑、平整，无流挂、鼓泡、裂纹、皱皮、漏涂和利落等缺陷
保护层机加工表面涂漆表面
4.3 性能要求 4.3.1 噪声不应大于92dB(A） 4.3.2 油液固体颗粒污染等级应符合一/20/17，污染等级符合GB/T14039的规定 4.3.3 变速器的空载功率损失率（变速器空载功率损失与额定功率之比值）应符合表3的规定。 2
