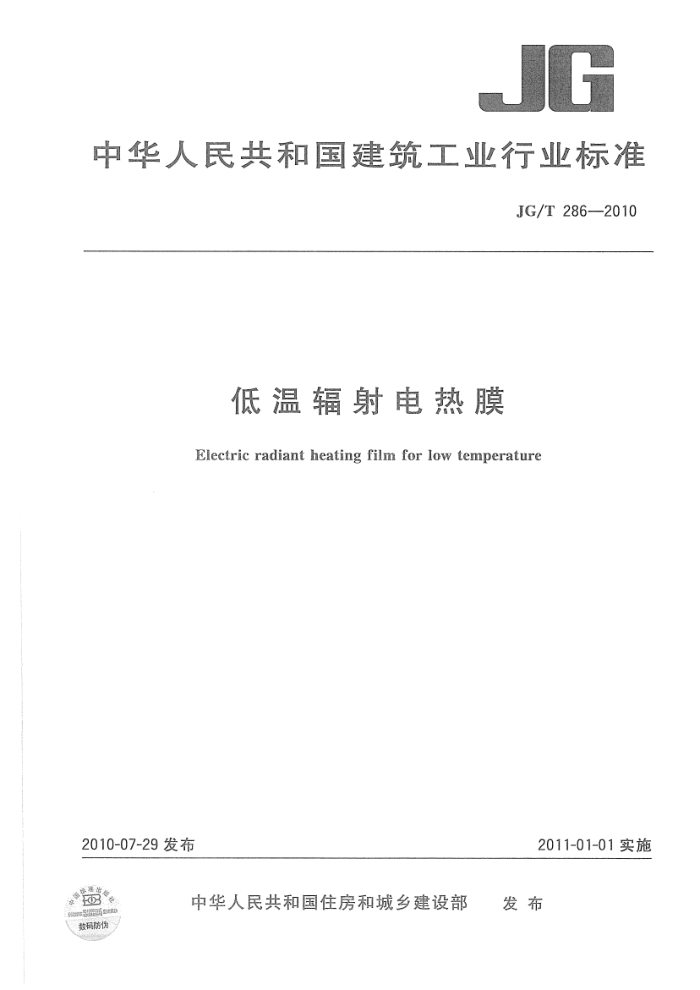

中华人民共和国建筑工业行业标准
JG/T286-2010
低温辐射电热膜
Electric radiant heating film for low temperature
2011-01-01实施
2010-07-29发布
中华人民共和国住房和城乡建设部 发布
2B店m 数码防伪 JG/T286—2010
前言
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑部品标准化技术委员会归口。 本标准负责起草单位：住房和城乡建设部政策研究中心厨房卫生间研究所、中国房地产及住宅研究
会住宅设施委员会、北京都龙科技发展有限公司。
本标准参加起草单位：黑龙江中惠科技发展股份有限公司、吉林桦甸市艾尼哈电力实业有限公司、 北京新宇阳科技有限公司、山西双银电热能有限公司、杭州帅旗热能科技有限公司、国家红外及工业电热产品质量监督检验中心、北京盾安建筑环境技术研究院、深圳市格普斯纳米电热科技有限公司、爱思咔涛电热材料（大连）有限公司、美国凯乐瑞克中国办事处（北京玛克尔商贸有限公司）、济南川捷永嘉科贸有限公司、承德中惠智能暖通燃气工程有限公司、发速金属制品（上海）有限公司、深圳市金德盈实业发展有限公司、北京瑞建智业厨卫技术研究中心、宁波方太厨具有限公司。
本标准主要起草人：林润泉、谭万强、茅忠群、金鸿年、林涛、鞠树森、刘晓燕、陆曼、王焕富、杨志威、 唐晓峰、王安生、王和平、鲍文彪、曾宇、李昶锋、史勇、罗日良、王瑛珠、白旭、谢岩渤、杨荣林、中村充宏、 韩以迅。
1 JG/T 286—2010
低温辐射电热膜
1范围
本标准规定了低温辐射电热膜的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、 使用说明书、运输及贮存。
本标准适用于建筑供热用低温辐射电热膜（以下简称电热膜）。其单相装置的额定电压不超过 250V，其他装置的额定电压不超过480V。其他行业的电热采暖用电热膜也可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（ISO780：1997，MOD) GB/T2829--2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT） GB4706.12005家用和类似用途电器的安全第1部分：通用要求（IEC60335-1：2004(Ed4.1)，
IDT)
GB4766.82008家用和类似用途电器的安全电热毯、电热垫及类似柔性发热器具的特殊要求（IEC60335-2-17：2006,IDT)
GB4706.82--2007家用和类似用途电器的安全第82部分：房间加热用软片加热元件的特殊要求(IEC60335-2-96:2002,IDT)
GB/T7287-2008红外辐射加热器试验方法 GB8808软质复合塑料材料剥离试验方法
3术语和定义
下列术语和定义适用于本标准。
3. 1
电热膜electrothermalfilm 通电后能够发热的一种薄膜，是由电绝缘材料与封装其内的发热电阻材料组成的平面型发热元件。
3. 2
辐射电热膜electricradiantheatingfilm 工作时将电能转化为热能，并将热能主要以辐射的形式向外传递的电热膜。
3.3
柔性电热膜flexibleelectrothermalfilm 电绝缘材料为柔性薄片的电热膜。
3. 4
刚性电热膜 rigid electrothermal film 电绝缘材料为刚性薄片（或板)的电热膜。
3.5
功率密度 powerdensity 电热膜的有效发热表面上单位面积的功率。
1 JG/T286—2010
5.5温度不均匀度
电热膜在正常工作条件下工作直至建立稳定工作状态时，其表面的最高温度与最低温度之差不应大于7℃。 5.6升温时间
电热膜在正常工作条件下工作，从室温通电加热至稳定工作温度90%时的时间不应大于10min。 5.7异常温度
电热膜以1.24倍的额定输人功率工作直至建立稳定工作状态，持续8h，工作期间最高温度不应超过90℃，并不应出现破裂、变形、分层等现象。 5.8工作温度下的泄漏电流和电气强度 5.8.1工作温度下的泄漏电流
电热膜在正常工作条件下的泄漏电流不应大于0.25mA。 5.8.2工作温度下的电气强度
电热膜在正常工作条件下对其施加频率为50Hz、3750V的交流试验电压，历时1min，不应出现击穿和闪络现象。 5.9耐潮湿 5.9.1防水等级
电热膜的防水等级应至少为IPX7
5.9.2潮湿状态下的泄漏电流
电热膜在潮湿状态下的泄漏电流不应大于0.25mA。 5.9.3潮湿状态下的电气强度
电热膜在潮湿状态下应能承受频率为50Hz、3750V的交流试验电压，历时1min，不应出现击穿和闪络现象。 5.10绝缘电阻
电热膜的冷态绝缘电阻和热态绝缘电阻均不应小于50Mα。 5.11电源引线和连接 5.11.1导线的标称横截面积
电热膜电源引线的导线标称横截面积应符合GB4706.1一2005中表11的规定。 5.11.2抗拉伸性能
电热膜引出线应能经受不小于100N的拉力，试验后，电热膜不应出现明显变形、位移、断裂等现象。 5.12刮划
柔性电热膜经过6.13的试验后，不应出现破裂、变形、分层等现象，并应能经受电气强度的检查。 5.13剥离强度
柔性电热膜的电绝缘材料柔性薄片的剥离力不应小于3.0N。 5.14冷弯曲性能
柔性电热膜经过6.15的试验后，不应出现脆化、破裂、变形、分层等现象，并应能经受电气强度的检查。 5.15冷折性能
柔性电热膜经过6.16的试验后，不应出现脆化、断裂、变形、分层等现象，并应能经受电气强度的检查。
3
