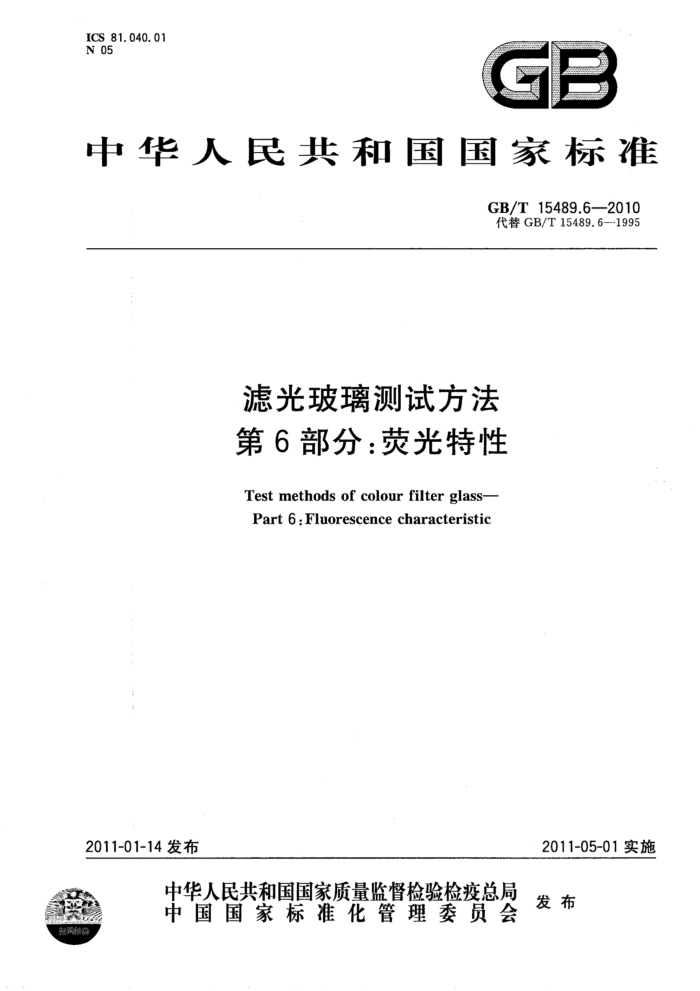

ICS 81.040.01 N 05
C E
中华人民共和国国家标准
GB/T15489.62010 代替GB/T15489.6-1995
滤光玻璃测试方法第6部分：荧光特性
Test methods of colour filter glass-- Part 6:Fluorescence characteristic
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T15489.6—2010
前言
GB/T15489《滤光玻璃测试方法》分为8个部分：
第1部分：光谱特性；第2部分：气泡度；
第3部分：截止波长温度系数； --第4部分：色温变换能力；
第5部分：色品；第6部分：荧光特性；第7部分：化学稳定性；第8部分：耐紫外辐射稳定性。
本部分为GB/T15489的第6部分。 本部分代替GB/T15489.6--1995《滤光玻璃测试方法 荧光特性》。 本部分与GB/T15489.6--1995相比，主要变化如下：
调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；修正了原标准中的印刷错误；对测试仪器的结构和配置提出了更具体的要求；对样品要求作了具体的规定和说明，明确规定样品应制成长方体。
本部分由中国机械工业联合会提出。 本部分由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本部分负责起草单位：成都光明光电股份有限公司。 本部分主要起草人：田丰贵、廖林。 本部分所代替标准的历次版本发布情况为：
GB/T15489.6—1995。
1 GB/T15489.6—2010
滤光玻璃测试方法第6部分：荧光特性
1范围
GB/T15489的本部分规定了滤光玻璃荧光特性的测试方法、测试仪器、测试步骤和数据处理等内容。
本部分适用于GB/T15488滤光玻璃的荧光特性测试。 2规范性引用文件
下列文件中的条款通过GB/T15489的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T15488滤光玻璃 3术语和定义
下列术语和定义适用于本部分。
3. 1
峰值波长peakwavelength AeM 被测样品受激发射荧光光谱的峰值波长。
3.2
半波峰宽度half-wave-crestwidth
被测样品受激发射荧光光谱的半波峰宽度。
3. 3
最佳激发光波长 thebeststir-uplightwavelength 入ex 最容易使被测样品受激发射荧光，且发射荧光最强的激发光波长。
4原理
根据物质的组成，部分滤光玻璃中含有一定的荧光物质。荧光物质在一定光能量的照射下，受激发射出一定波长的荧光。发射出的荧光经仪器单色器分光后由探测器接收，从而测出样品受激发射的荧光峰值波长、半波峰宽度和最佳激发光波长等有关荧光特性参数。 5仪器
荧光分光光度计具体要求如下：波长范围为200nm～900nm；波长不确定度为士0.3nm；
1 GB/T15489.6—2010
波长分辨力为0.2nm；灵敏度为信噪比（S：N)不低于20倍：仪器的激发光人射方向应与发射荧光被接收的方向垂直；仪器应具有对激发光波长和样品受激发射荧光波长进行双向扫描测试的功能；仪器应配备计算机和打印机。
6样品 6.1样品玻璃应无肉眼可见的条纹、气泡和结石。 6.2样品应制成长方体，其宽度和厚度应根据仪器样品架大小和样品掺杂离子的种类及浓度等具体情况而定， 6.3样品的激发光人射面和荧光出射面应相互垂直，并抛光，表面粗糙度Ra=0.05。其余四个面细磨。 7测试步骤 7.1根据仪器使用说明书的要求调试和校准仪器，使仪器进人正常工作状态。 7.2打开仪器样品室盖子，将样品装人样品架中，关上样品室盖子。 7.3将接收波长设置在200nm处，激发部分单色器设置在不分光的空挡位置。然后对接收部分进行连续的波长预扫描，探测出样品发射最强谱线的峰值波长。 7.4将激发光波长设置在200nm处，接收波长固定在7.3探测出的峰值波长处。然后对激发光进行连续的波长预扫描，当激发光波长扫描到快接近固定的接收波长时，停止扫描。仪器自动地探测出初始的最佳激发光波长。 7.5将激发光波长固定在7.4探测出的初始最佳激发光波长处。然后对接收部分进行测试扫描，绘制出样品受激发射的荧光光谱曲线。在光谱曲线上找出最强谱线的峰值波长入eM，同时量出半波峰宽度△入。 7.6将接收波长设置在入eM处。在小于入eM值的波长范围内，对激发光进行测试扫描，绘出激发光光谱曲线。然后在该曲线上找出最佳激发光波长入ex。 8数据处理
当测得的入eM与入x成整倍数关系时，（即：^eM/入ex一n，n=1，2，），则认为样品无荧光发射。探测到的发射光谱为样品对激发光的散射所产生的一次散射光谱或二次散射光谱。当测得的入eM与入x不成整倍数关系，且入eM>入ex时，则认为样品有荧光发射，且入eM是样品受激发射荧光最强谱线的峰值波长；A入是荧光谱线的半波峰宽度；入x是相应的最佳激发光波长。
2
