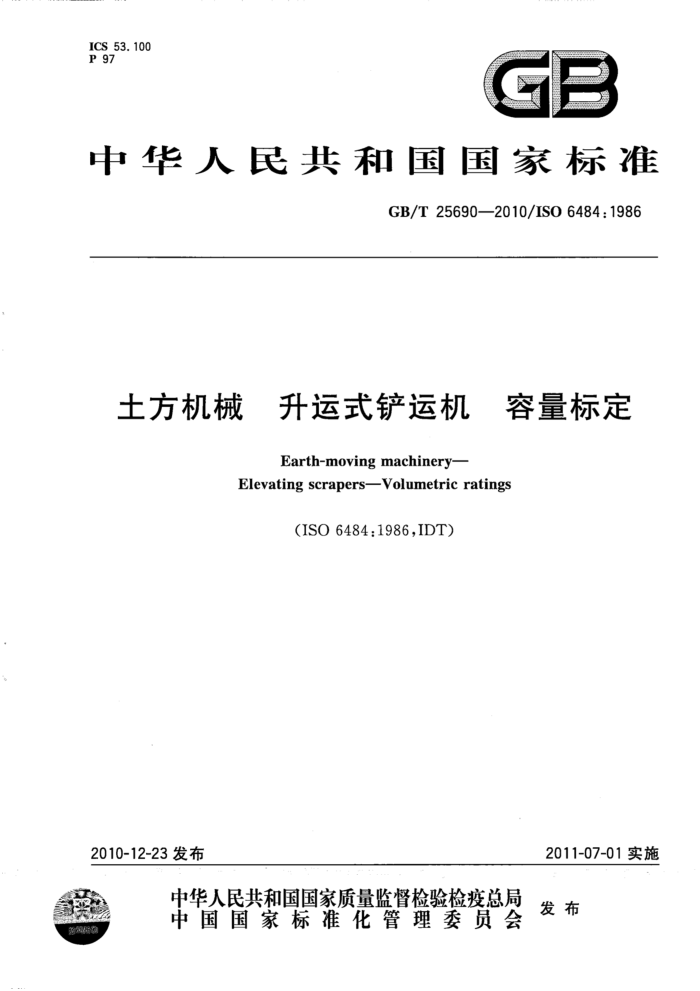

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T25690—2010/IS06484:1986
土方机械 升运式铲运机 容量标定
Earth-movingmachinery-
Elevatingscrapers-Volumetricratings
(ISO6484:1986,IDT)
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准
土方机械 升运式铲运机容量标定 GB/T 25690-—2010/ISO 6484:1986
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：68523946 68517548
中国标准出版社秦皇岛印刷厂印剧
各地新华书店经销
*
开本880×12301/16 印张0.5字数8千字 2011年5月第一版 反2011年5月第一次印刷
*
书号：155066·1-42187定价 个14.00元
如有印装差错 ... 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68533533 GB/T25690-—2010/ISO6484:1986
前言
本标准等同采用ISO6484：1986《土方机械升运式铲运机 容量标定》（英文版）。 本标准等同翻译ISO6484：1986。 为便于使用，本标准作了下列编辑性修改：
“本国际标准”一词改为“本标准”；用小数点“”代替作为小数点的“，”； -删除了国际标准前言； -对ISO6484：1986中引用的国际标准，用已被采用为我国的标准代替对应的国际标准。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：李广庆。 GB/T25690—2010/ISO6484:1986
土方机械升运式铲运机容量标定
1范围
本标准规定了升运式铲运机的铲斗所能盛装的典型物料容量的近似标定方法，容量标定是按铲斗内壁尺寸和堆尖物料体积而确定的。
本标准的目的在于提供一个统一的比较铲斗容量的标定方法，而不是为了在各种使用场合下确定实际铲斗容量。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，
GB/T7920.8土方机械铲运机术语和商业规格（GB/T7920.8—2003，ISO7133：1994 MOD) 3术语和定义
GB/T7920.8确立的以及下列术语和定义适用于本标准。
3. 1
升运式铲运机elevatingscraper GB/T7920.8定义的铲运机，具有固定在铲斗上并在装载物料时起支撑作用的动力装置。
3. 2
升运式铲运机组成elevatingscrapercomponents 见图1、图2和图3。
刮板
链条
升运装置
切削刃
+
s 3-
图1升运式铲运机 GB/T25690—2010/IS0 6484:1986
卸土器
侧壁
侧壁
切削刃 底板
图2铲斗组成
见4.2e)
平灼线见4.2f)
底板
见4.2e)
见4.2d)
切削刃
图3 平装容量的标定：连接升运装置情轮和刮板的平面
4容量标定
4.1铲斗的定位 4.1.1铲斗应位于使其底板的最低上表面(即铲斗的底板上表面)处于水平或尽可能接近水平位置。 4.1.2卸土装置应完全回位。 4.1.3升运装置应位于使铲斗切削刃和升运装置外缘运动轨迹之间的距离为最小处，上述位置应在司机手册中规定 4.2平装容量的标定
平装容量的标定应由以下各界面组成： a) 铲斗两侧壁的内表面； b) 铲斗后部或卸土装置的内表面； c) 铲斗底板的上表面；
2
