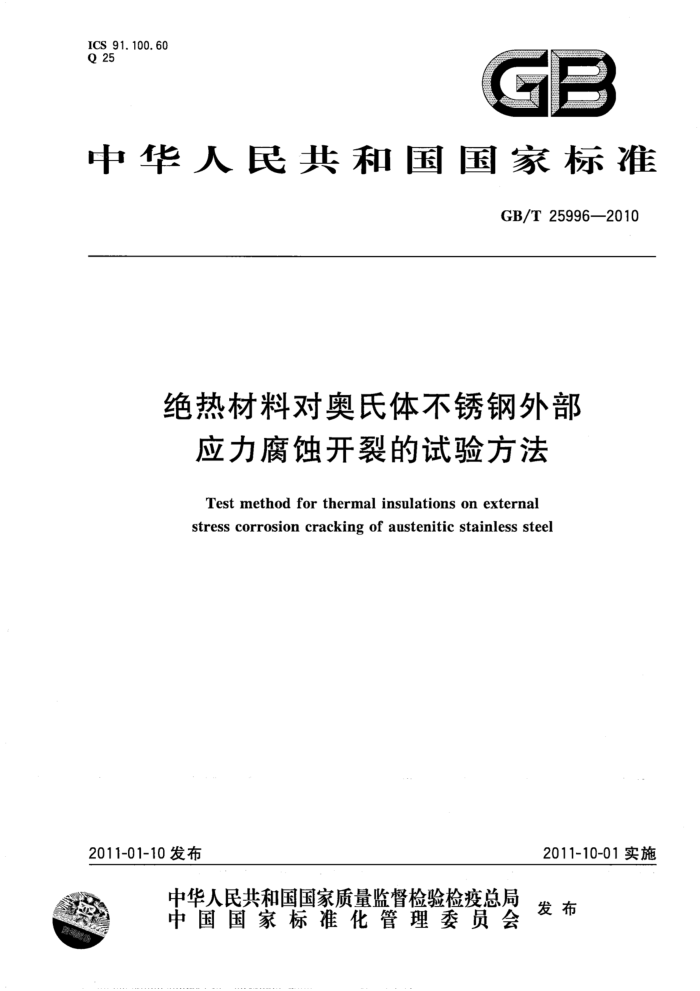

ICS 91.100.60 Q 25
GB
中华人民共和国国家标准
GB/T25996—2010
绝热材料对奥氏体不锈钢外部
应力腐蚀开裂的试验方法
Test method for thermal insulations onexternal stress corrosion cracking of austenitic stainless steel
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25996—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准根据美国材料与试验协会ASTMC692-2008《评估绝热材料对奥氏体不锈钢外部应力腐蚀
开裂影响的试验方法》制定，在技术内容上与该标准非等效。
本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准负责起草单位：南京玻璃纤维研究设计院。 本标准主要起草人：杨春颖、沙德仁。 GB/T25996—2010
绝热材料对奥氏体不锈钢外部
应力腐蚀开裂的试验方法
1范围
本标准规定了绝热材料对奥氏体不锈钢外部应力腐蚀开裂的试验方法。 本标准适用于覆盖奥氏体不锈钢用纤维型绝热材料包括岩棉、矿渣棉、玻璃棉、硅酸铝棉等及其制
品，也适用于此用途的其他类型绝热材料如硅酸钙、水泥、复合硅酸盐、泡沫石棉、泡沫塑料、泡沫橡塑等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T4132绝热材料及相关术语 GB/T15970.3金属和合金的腐蚀应力腐蚀试验第3部分：U型弯曲试样的制备和应用 GB/T20878不锈钢和耐热钢牌号及化学成分
3术语和定义
GB/T4132确立的以及下列术语和定义适用于本文件。
3. 1
应力腐蚀开裂stresscorrosioncracking 金属在某些腐蚀环境和所受应力或残余应力的综合影响下可能发生的以裂纹形式出现的破坏。
3. 2
芯吸型绝热材料 fwicking-typeinsulation 芯吸型绝热材料是一种当其50%～75%部分浸入在水中10min或更少的时间就会全部润湿的绝
热材料。
4要求
对于岩棉、矿渣棉、玻璃棉、硅酸铝棉等及其制品和硅酸钙、水泥、复合硅酸盐、泡沫石棉等最高使用
“温度高的绝热材料在当地水的沸点温度士6℃进行试验，试样所用的不锈钢试件应无一裂纹出现；对于某些泡沫塑料、泡沫橡塑等其最高使用温度小于100℃的产品，在其最高使用温度的上限进行试验，试样所用的不锈钢试件应无一裂纹出现。
5方法说明
本标准给出两种试验方法滴注法和达纳(Dana)法。其原理是持续使去离子水通过绝热材料试样到达有应力存在的304型奥氏体不锈钢的热表面28d。如果材料中有可溶出的氯离子存在，将与
1 GB/T259962010
水一起通过蒸发积聚在不锈钢的热表面上。滴注法是使去离子水从绝热材料的内部上端通过材料到达下端的不锈钢热表面，适用于所有的绝热材料；达纳法是由材料自身的芯吸能力使水由材料下端通过材料的毛细管作用到达不锈钢热表面，只适用于芯吸型绝热材料。
6试验准备
6.1材料和设备
试验材料和设备如下： a）奥氏体不锈钢板：代号为S30408、牌号为06Cr19Ni10，化学成分符合GB/T20878，碳含量为
0.05%~0.06%，尺寸为（1000×2000×1.5)mm； b) 电动锯； c) 箱式电阻炉：控温精度士20℃； d) 耐水磨砂纸：NO.80； e) 钻头：$7mm； f) 精密折弯机； g) 低尘擦拭纸：w(CI-）≤1mg/kg; h) （g5×65）mm不锈钢螺栓、不锈钢螺母和绝缘垫圈； i) 铜接线片：(272×13×3.2)mm和(51×13×3.2)mm； j) 带锯； k) 取样器：外径51mm。
6.2 不锈钢试件的制备 6.2.1从同一块奥氏体不锈钢板上用电动锯裁取（51×178)mm的试件12块，使试件的长尺寸平行于板的长尺寸。每4块一组，其中两组用作不锈钢板材的合格验证，一组用于试样试验。 6.2.2先用清洁剂和自来水清洗试件，再用蒸馏水或去离子水反复清洗，以除去表面的油脂和污染物。 然后，将不锈钢试件吹干放在干净的盘子中，备用。操作过程中注意避免氯化物污染。 6.2.3将12块不锈钢板试件放入箱式电阻炉中，升温至650℃，恒温加热3h，然后关闭电源，自然冷却至室温，取出。 6.2.4用NO.80耐水磨砂纸顺着试件长尺寸方向向同一方向打磨不锈钢试件以除去黑色金属氧化物，使金属变亮。打磨一面即可。同时，把剪切的边角用砂纸打磨光滑以免伤人。
P +
自
nnonononono
8/2
su 8/2
- -
-
图1U型试件示意图
2 GB/T25996—2010
12S(2R+h)
+R(L+R+2LR))
8
(1)
((L+R)(8R+h)(h)(E))(3
式中：
挠度，单位为毫米（mm）；
8 S-一弹性应力，单位为兆帕(MPa)；
R 弯曲半径，单位为毫米（mm）； h- 一厚度，单位为毫米（mm）； L- 平直部位的长度，单位为毫米（mm）； E一一弹性模量，单位为兆帕(MPa）。
6.2.5用钻头在每个不锈钢试件两端的中心距边缘10mm处各钻一个7mm的孔。 6.2.6以半径为25.4mm的金属棒为芯，按GB/T15970.3规定的要求，在精密折弯机上将每个平板弯成外半径为（25.4士0.25）mm的U型试件，U型试件经打磨的一面朝外，且两平面要平行，偏差 ≤1.6mm。 6.2.7在达纳法中，使用电来加热不锈钢试件，4个不锈钢试件为一组，因此将长铜接线片弯成“” 形，两端的长度为51mm，其中一半伸出，一半用银焊连接相邻的不锈钢试件的外部拐角，每个不锈钢试件都呈对角线连接。短铜接线片焊接在每组不锈钢试件最外部两端，一半伸出，用以连接电导线。 6.2.8用经去离子水润湿的低尘擦拭纸擦洗试件的凸表面，漂洗，吹于。以后不可用裸手去接触试件的凸表面。 6.2.9在每个试件上安装螺栓和螺母，平稳地转动螺母，保持U型的两平面平行，如图1所示。转动螺母达到所需的转数，或者用游标卡尺测量两平面的挠度，确保每个试件的应力相同。图1中挠度按公式(1)计算，公式（1)中的数值，可从不锈钢板材料力学性能的测试报告中获得，也可以按照GB/T 228进行拉伸试验和对试件做必要的测量来获得。本试验方法所需的弹性应力为207MPa。 6.3绝热材料试样的制备 6.3.1表面和内部性质完全一致的绝热材料的制备 6.3.1.1对于表面和内部性质完全一致的绝热材料，如玻璃棉、岩棉、矿渣棉、硅酸铝棉板等材料，用带锯将材料切割成（102×178×38)mm的试样块，用取样器在每个试样块的中心钻一个孔，然后切成两部分，制成（102×89×38)mm的试样。
单位为毫米
管壳长度为38
89
R25. 5
R25.5
102
102
b)
4-
图2试样形状
