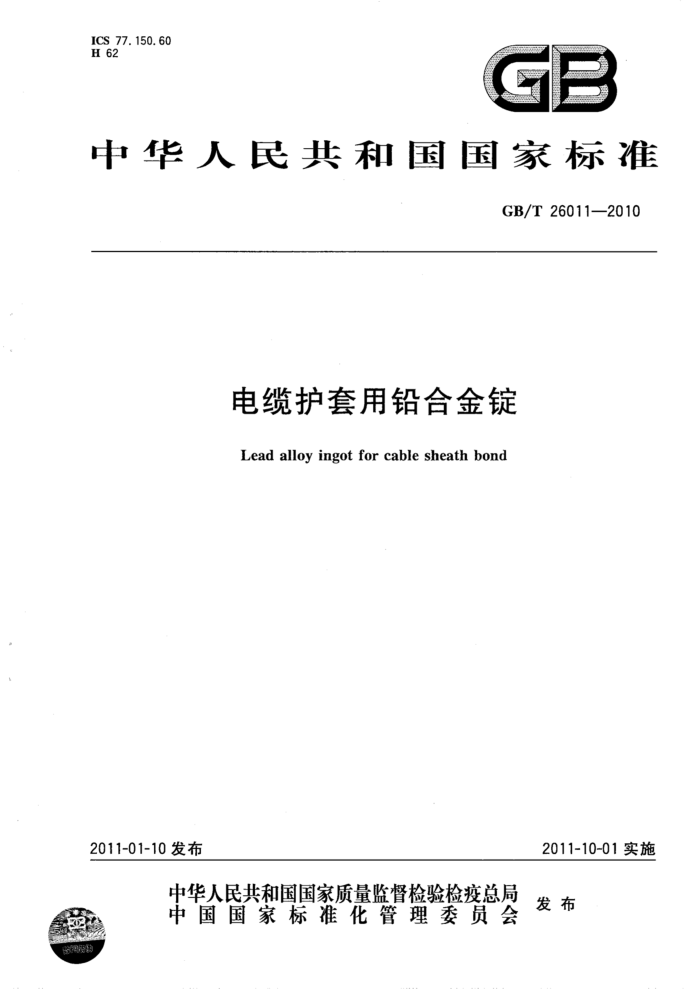

ICS 77.150. 60 H 62
中华人民共和国国家标准
GB/T26011—2010
电缆护套用铅合金锭
Lead alloyingot forcable sheathbond
2011-01-10发布
2011-10-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中 华 人民共 和 国
国家标准电缆护套用铅合金锭 GB/T26011—2010
*
中国标准出版社出版发行北京复兴门外二里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：68523946 68517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数8千字 2011年6月第一版 2011年6月第一次印刷
*
书号：155066·1-42236定价14.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：（010)68533533 GB/T 26011—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准的牌号HTP3等同采用EN12548：1999《电缆护套用铅合金锭》中的牌号Pb081K。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：株洲冶炼集团股份有限公司、江苏春兴合金集团有限公司。 本标准主要起草人：谭仪文、周华文、爱民、赵开宏、马永刚、尤全仁。 GB/T26011—2010
电缆护套用铅合金锭
1范围
本标准规定了电缆护套用铅合金锭的要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书以及合同(或订货单)内容等。
本标准适用于动力、通讯电缆的护套用铅合金锭。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T469铅锭 GB/T4103（所有部分）铅及铅合金化学分析方法 GB/T8170--2008数值修约规则与极限数值的表示和判定
3术语和定义
下列术语和定义适用于本文件。 电缆护套用铅合金锭Cablesheathbondleadalloyingot 用铅为原料，添加Sb、Cu、Sn、Te等金属，经熔炼和合金化处理后，用于浇铸电缆护套用铅合金锭。
4要求
4.1产品分类
电缆护套用铅合金锭按Sb、Cu、Sn、Te的组成和含量可分为HTP1、HTP2、HTP3、HTP4、HTP5， HTP6等六个牌号。 4.2化学成分
电缆护套用铅合金锭的化学成分应符合表1的规定。
表1电缆护套用铅合金锭的牌号及化学成分
化学成分/%
牌号
Sb
Cu
Sn
Te
As Ag Cd Bi Zn Mg Fe Ni Pb
HTP10.20~0.30 0. 01 0.10~0.350.02~0.100.001 0.0050.005 0.005 0.002 0.0050.001 0.01 余量 HTP20.30~0.50 0. 01 0.10~0.350.02~0.100.001 0.0050.005 0.0050.0020.0050.001 0. 01 金
单
0.50~1.0 0.03~0.05 0.005 0.40~0.700.01~0.10 0. 01 0.02~0.100.001
0.001 10.003 0.001 0.003 30.001
余量
HTF
.005 0.005 9.005 50.0020.0050.001 0.01 余量
O GB/T 26011--2010
表1(续) 化学成分/%
牌号
Sb
Cu 0.02~0.05 0. 01 0.03~0.050.001 0.0060.001 0.03 0.0010.005
Sn
Te
Zn Mg Fe Ni Pb
As Ag Cd
HTP 5 HTP 60.10~0.30 0.002 0.25~0.55 0.005 0.001 0.0050.0050.0050.0020.005
0. 01 余量 0. 01 除量
注：表中所列范围值为合金元素；单个值为杂质元素且是最高限量。
4.3 锭形和锭重 4.3.1电缆护套用铅合金锭单重为：48kg土2kg。 4.3.2电缆护套用铅合金锭呈长方梯形，锭两端有突出耳部，底部有两条打捆凹槽。 4.4表面质量 4.4.1电缆护套用铅合金锭表面应无熔渣、粒状氧化物及外来污染物。 4.4.2电缆护套用铅合金锭不得有冷隔、外来夹杂，不得有大于10mm的飞边、毛刺（允许修整）。 4.5其他
需方若对电缆护套用铅合金锭产品的化学成分、锭形和锭重以及表面质量有特殊要求时，由供需双方商定。
5试验方法
5.1电缆护套用铅合金锭的化学成分仲裁分析方法按GB/T4103的规定进行，镁含量的测定由供需双方商定。 5.2电缆护套用铅合金锭的锭重用称量法检验。 5.3电缆护套用铅合金锭表面质量用目视法检验。
6检验规则 6.1检查和验收 6.1.1电缆护套用铅合金锭应由供方技术监督部门进行检验，保证产品质量符合本标准或合同（或订货单)的规定，并填写质量证明书。 6.1.2需方应对收到的产品按本标准的规定进行检验。如检验结果与本标准或合同（或订货单）的规定不符时，应在收到产品之日起15天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方由供需双方共同进行。 6.2组批
电缆护套用铅合金锭应成批提交检验。每批应由同一熔炼炉的铅合金锭组成，批重不予规定。 6.3检验项目
每批电缆护套用铅合金锭应进行化学成分、锭形和锭重以及表面质量的检验。
2 GB/T260112010
6.4取样和制样 6.4.1生产样的采取
每批合金在铸锭时，按前、中、后取光谱分析块样，即分别在批产量的1/6（第一块样）、1/2（第二块样）、5/6（第三块样）时采取。 6.4.2化学成分的仲裁取样和制样
化学成分的仲裁取样和制备按GB/T469中的规定执行或由供需双方商定。 6.5检验结果的判定 6.5.1电缆护套用铅合金锭的化学成分检验结果的数值修约和修约后数值的判定分别按GB/T8170- 2008中第3章和4.3.3条的规定进行。 6.5.2电缆护套用铅合金锭的锭形和锭重、表面质量与本标准的规定或合同（或订货单）的要求不符时，按锭判不合格。
7标志、包装、运输与贮存、质量证明书
7.1标志
每块电缆护套用铅合金锭上应有供方名称（商标）、批号、产品牌号（代号）。 7.2包装
电缆护套用铅合金锭包装采用镀锌冷轧钢带或PET塑料带捆扎包装。 7.3运输与贮存 7.3.1电缆护套用铅合金锭运输与贮存时应加强防护，防止被雨淋。 7.3.2电缆护套用铅合金锭应用无腐蚀、无污染的运输工具装运，并贮存在通风、干燥、无腐蚀性物质的库房内。 7.3.3吊装、转运电缆护套用铅合金锭过程中，不得钩吊、碰撞捆扎带。 7.3.4电缆护套用铅合金锭在运输与贮存过程中，表面生成的灰色或灰白色薄膜，系铅的自然氧化而成，不作报废依据。 7.4需方如对电缆护套用铅合金锭的标志、包装、运输与贮存有特殊要求时，由供需双方商定。 7.5质量证明书
每批电缆护套用铅合金锭出厂时应附质量证明书，其上注明： a) 供方名称； b）产品名称和牌号； c）批号; d) 净重和件数； e) 分析检验结果和技术监督部门印记； f) 本标准编号； g) 出厂日期。
8合同(或订货单)内容
本标准所列材料的合同(或订货单)内应包括下列内容： 11
GB/T26011-—2010
a) 产品名称； b) 产品牌号； c) 锭形、尺寸、杂质含量等特殊要求； d) 数量； e) 本标准编号；
其他。
f)
