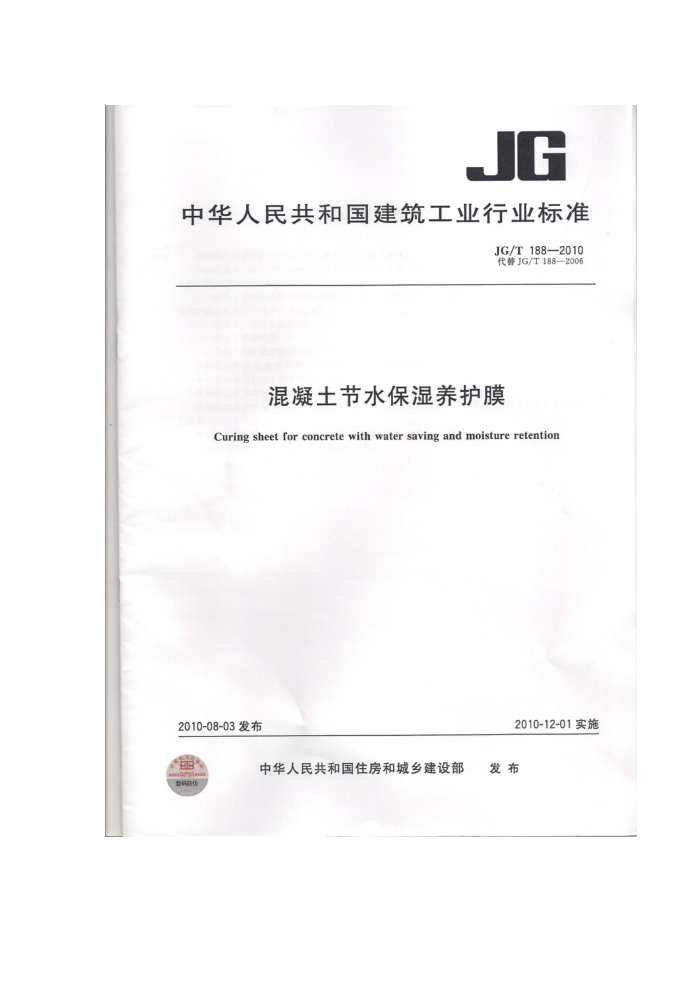

JG
中华人民共和国建筑工业行业标准
JG/T188—2010 代替JG/T188—2006
混凝土节水保湿养护膜
Curing sheet for concrete with water saving and moisture retention
2010-12-01实施
2010-08-03发布
中华人民共和国住房和城乡建设部 发布
数码防伪 JG/T 188—2010
前言
本标准代替JG/T188—2006《混凝土节水保湿养护膜》。 本标准是对JG/T188—2006《混凝土节水保湿养护膜》的修订，与JG/T188—2006《混凝土节水保
湿养护膜》相比主要技术变化如下：
修改了有效保水率和混凝土磨耗量指标，分别规定单层养护膜磨耗量小于等于2.5kg/m"，双
层养护膜磨耗量小于等于2.0kg/m；
修改了产品分类及标记；修改了检验规则；增加了相对湿度测试方法，
本标准的附录A、附录B、附录C、附录D均为规范性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑工程标准技术归口单位归口。 本标准起草单位：长沙圣华科技发展有限公司、交通运输部公路科学研究院、湖南省科学技术研究
开发院。
本标准主要起草人：付智、刘晓剑、唐冬汉、田波、罗霸、罗建阳、陈建国。 本标准于2006年首次发布，2010年第一次修订。 JG/T 188—2010
混凝土节水保湿养护膜
范围本标准规定了混凝土节水保湿养护膜的术语和定义、分类与标记、要求、试验方法、检验规则、标志、 包装、运输和贮存等。
本标准适用于现浇和预制混凝土用节水保湿养护膜。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB8076混凝土外加剂 GB/T1037 塑料薄膜和片材透水蒸气性试验方法 GB/T1633热塑性塑料维卡软化温度（VST)的测定 GB/T 6673 塑料薄膜与片材长度和宽度的测定 GB/T13022塑料薄膜拉伸性能试验方法 GB/T50081普通混凝土力学性能试验方法标准 JTGE30 公路工程水泥及水泥混凝土试验规程 JC901公路工程水泥混溉土养护剂 QB/T1130塑料直角斯裂强度性能试验方法
3术语和定义
下列术语和定义适用于本标准。
3. 1
混凝土节水保湿养护膜curing sheet for concretewithwater saving andmoisture retention 一种覆盖于混凝土表面，具有连续不透水的密封膜层材料。既可用于新浇混凝土养生，也可用于拆
模后混凝土的继续养生。简称养护膜。 3.1.1
单层养护膜a layercuring sheetfor concrete 由吸水保水高分子材料和单层塑料膜构成的养护膜。
3. 1.2
双层养护膜twinlayers curingsheet forconcrete 由塑料膜、吸水保水高分子材料和有孔底膜构成的养护膜。
3.2
有效保水率ratioofmoistureretention 在JC901规定的温度38℃±2℃、相对湿度32%±2%、风速0.5m/s±0.2m/s、失水时间72h条
件下，未覆盖试件失水量和覆盖养护膜的试件失水量之差与基准试件失水量的比值，以百分数表示。 3. 3
保温性能thermalinsulation 覆盖养护膜的混凝土在养护期内，可以减小环境温度与混凝土表面温度差的特性。 JG/T 188—2010
5.2外观质量及尺寸偏差要求 5.2.1养护膜应干净，整齐，无破损，不起皱。 5.2.2塑料膜单层厚度不应小于0.01mm。 5.2.3长度允许偏差为±1.5%。 5.2.4 宽度不应有负偏差。 6试验方法 6.1外观质量
养护膜的干净、整齐、破损情况和起皱情况在自然光线下目测，每卷断头放卷观察。 6.2 养护膜的规格
养护膜的长度和宽度测量按GB/T6673规定进行。厚度用测厚仪测量 6.3三天有效保水率
按附录A进行。 6.4 一次性保水时间
按附录B进行。 6.5单位面积吸蒸馏水量的测定
按附录C进行。 6.6 拉伸强度
按GB/T13022进行。 养护膜直角撕裂强度
6.7
按QB/T1130进行。 6.8 保温性能
在混凝土初凝后覆盖养护膜5h，将温度计放在养护膜与混凝土之间，测试15min时膜内温度与环境温度之差。 6.9混凝土抗压强度比
按JT/T522进行。 6.10混凝土抗折强度比
按GB/T50081进行。 6.11混凝土磨耗量
按附录D进行。 7 检验规则 7.1检验分类
产品检验包括型式检验和出厂检验。 7.1.1型式检验
有下列情况之一者，应进行型式检验： a）新产品试制投产时； b）产品的材料、工艺有重大改变时； c) 正常连续生产的产品，每年进行一次检验 d）产品长时间停产、恢复生产时；
出厂检验结果与上次型式检验结果有较大差异时；
e) f
质量监督检验提出型式检验要求时。
7. 1. 2 出厂检验
对型式检验合格的养护膜，均应在出厂前由生产厂质量检验部门按出厂检验项目进行检验。
