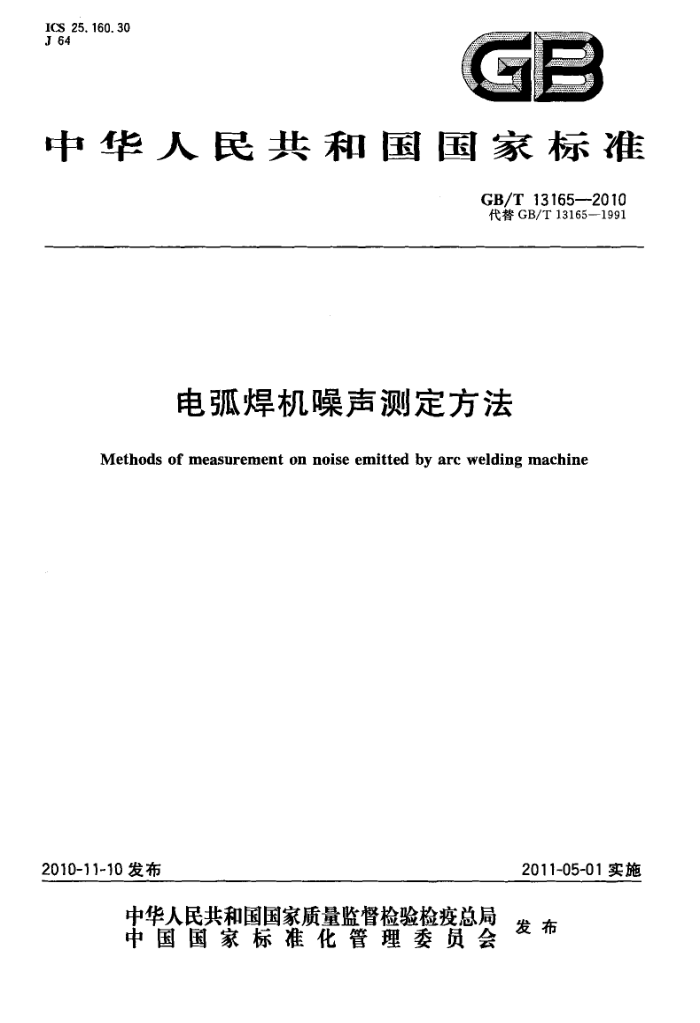

ICS,25. 160. 30 J 64
GB
中华人民共和国国家标准
GB/T13165—-2010 代替GB/T13165--1991
电弧焊机噪声测定方法
Methods of measurement on noise emitted by arc welding machine
2011-05-01实施
2010-11-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T131652010
目 次
前言范围
1 2 3
规范性引用文件术语和定义 4 量和单位
测量误差声学测试环境
6 7 测试仪器 8 声源的安装和工作状况
.
A[计权]声级的测量
9
10 测量表面平均声压级和A[计权]声功率级的计算 11 测试报告·* 附录A（规范性附录）测试环境的鉴定
I GB/T131652010
前言
本标准修订并代替GB/T13165--1991《电弧焊机噪声测定方法》。 本标准与GB/T13165—1991相比主要变化如下：
对增加并对引用标准做了修改。 做编辑性修改。
本标准的附录A为规范性附录。 本标准由中国电器工业协会提出。 本标准由全国电焊机标准化技术委员会（SAC/TC70)归口。 本标准起草单位：深圳市瑞凌实业股份有限公司、浙江肯得机电股份有限公司、深圳市佳士科技发
展有限公司、成都三方电气有限公司、凯尔达集团有限公司。
本标准主要起草人：邱光、朱宜辉、潘磊、王仕凯、谢冈、萧波、王巍。 本标准所代替标准的历次版本发布情况为：
GB/T13165--1991。
II GB/T13165—2010
电弧焊机噪声测定方法
1范围
本标准规定了测定声源A[计权］声功率级的简易法，即在规定的测点上测量声源的AL计权］声级，然后经过计算得出A[计权］声功率级。本方法尤其适用于现场测量，不必非将被测声源移入特殊声学环境内。
本标准适用于各类通用的电弧焊机（以下统称声源)所辐射的宽带、窄带、离散频率等稳态噪声。除重复率小于每秒5个的猝发声外，也适用于非稳态噪声源。对被测声源的体积不加限制，对于特大尺寸的声源应选取主要噪声源的那一部分进行测量
对于其他类型的电焊设备的噪声测量，可参照执行本标准。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2900.22电工名词术语电焊机 GB3102.7声学的量和单位 GB/T3785 声级计的电、声性能及测试方法 GB/T3947 声学名词术语 JJG 176 声校准器检定规程 JJG188 3声级计检定规程 JJG277 标准声源检定规范
3术语和定义
GB/T2900.22和GB/T3947确立的术语和定义适用于本标准。
4置和单位
本标准使用的量和单位符合GB3102.7的规定。 5测量误差
用本标准规定的方法测量声源A[计权声功率级的误差为： a）对于辐射频谱密度均匀的噪声源，其标准偏差不大于4dB； b）对于辐射离散频率的噪声源，其标准偏差不大于5dB； c）在相同测试环境中对同类型同尺寸的噪声源进行比较时，其标准偏差不大于3dB。 注：此处测量误差系指由各种因索所造成的累积的标准偏差。
6声学测试环境 6.1测试环境的要求
个理想的测试环境应是除一个反射面（地面）外无其他反射物体，即声源直接向反射面上的自由场中辐射。适合这样要求的测试环境有：
1 GB/T13165—2010
的圆形路径对着声源找出AL计权声级最高的一点，使该点与4个测点位置之一重合。
注：测试时，图1基准体的1和L2不一定与X轴和Y轴平行。 9.2.3测量
在图1所示的4个测点上测量声源的A[计权］声级，经过对背景修正后（见9.4），按第10章计算表面平均声压级和AL计权］声功率级。
基准体表面
测盘表面
T
基准体表面
测量表面
（上方测点）
11
图2矩形六面体测量表面上的测点位置
9.3矩形六面体测量表面上的测量 9.3.1测点位置
传声器位于包络声源与基准体各表面垂直距离为d的假想矩形六面体测量表面上。其主要测点如图2所示。距离d一般为1m，测点距反射面的高度h为(H十d)/2。其中H为基准体高度，当基准体高度H大于2.5m时，测点依次布置在（H十d)/2和(H十d)两个高度上，这时除每个高度上的四个测点外，另外两个测点是：
a）距基准体顶面中心垂直距离为d处； b）图2中虚线所示的水平路径上A[计权]声级最高的一点。
9.3.2测试
对矩形六面体测量表面，测点位置相对于被测声源的方向是固定的。通过测试以确定9.3.3中所说的6点，即用声级计沿虚线所示的水平矩形路线移动，找出A[计权声级最高的一点。
注：声源上方的测点可以不取，但必须在测试中证实这样做将不影响声功率级测量的准确度。
X GB/T13165—2010
9.3.3测点数目
测点数目按被测声源的线性尺度而区分为三种情况： a）对于般的声源，为6个测点，即5个基本测点（其中包括水平面上A[计权]声级最高的一点）
和声源上方一点。 b）对于水平尺度超过1m的声源，仍按图2所示矩形路径测量5个基本测点。如所测的A[计
权声级最高与最低之差超过5dB时（声源上方一点除外），需要附加如下测点：水平尺度超过1m的声源，需要增加图2所示的水平路径上四个角上的4个附加测点，总共 10点。 水平尺度超过5m的声源，除了增加四个角上的4个测点外，还要增加图2所示的附加的4个中间测点，总共14点。
c）对于高度超过2.5m的声源，需要在hi=（H十d)/2和h2=H十d两个高度上进行测量，每个
高度上均沿着矩形路径测量5点。当高度为h1时，要测图2中5个基本测点；当高度为h2 时，要测量四角上的4个测点和A[计权声级最高的一点。总计为11点，即两个高度上的 10点和声源上方一点。
9.3.4 测量
在规定的测点上测量声源的A[计权声级，经对背景噪声修正后（见9.4），按第10章计算表面平均声压级和A[计权］声功率级。 9.4背景噪声的修正
当在每个测点上测量AL计权］声级时，若与背景噪声A[计权]声级之差小于10dB时，则应按表2 对所测结果进行修正；如差值小于3dB，测量无效。
表2背景噪声的修正
声源工作时测得的A[计权]声级与背景噪声A[计权]声级之差
10 >10
8
3
4
5
6
7
9
0. 5 0. 5 0
应减去的修正值K
3
2
2
1
1
10测量表面平均声压级和A[计权]声功率级的计算
10.1测量表面平均声压级L,的计算
测量表面平均声压级LA由下式计算：
LpA -1
10D.1(LpAi-K)
N台
式中： L,A—测量表面平均A[计权]声级,单位为分贝(dB)(基准值为20 μPa); LpAi—第i点测量的A[计权]声级，单位为分贝(dB)(基准值为20μPa); K1——第i点的背景噪声修正值，单位为分贝（dB)； N——测点总数。 注：当LAi一K1:的值变动范围不超过5.0dB，可用算术平均代替能量平均，其计算误差不大于0.7dB。
10.2A[计权]声功率级的计算
A[计权］声功率级LWA可由下式计算：
Lwa =(LpA - K) + 10 lg 号
S
式中： LwA-——A[计权］声功率级，单位为分贝（dB)(基准值为1pW)；
