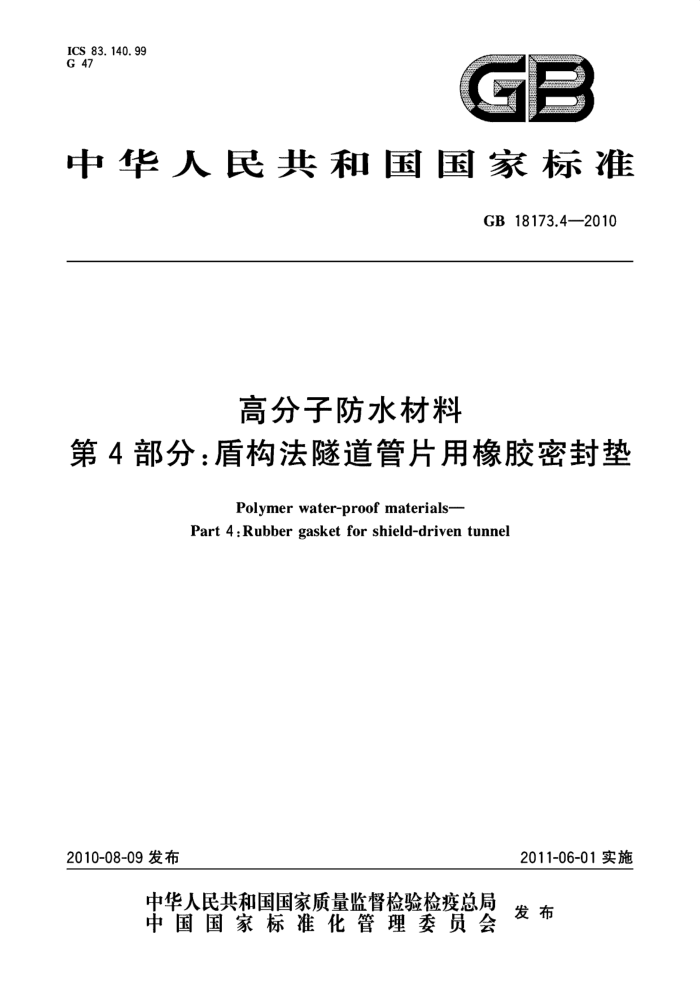

ICS 83.140.99 G 47
GB
中华人民共和国国家标准
GB18173.42010
高分子防水材料
第4部分：盾构法隧道管片用橡胶密封垫
Polymer water-proof materials--
Part 4:Rubber gasket for shield-driven tunnel
2011-06-01实施
2010-08-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB18173.4—2010
前言
本部分的4.1、4.2、4.3(除表3硬度外）、7.3、7.4为强制性的，其余为推荐性的。 GB18173《高分子防水材料》分为以下四部分：一第1部分：片材；一第2部分：止水带；一第3部分：遇水膨胀橡胶；一第4部分：盾构法隧道管片用橡胶密封垫。 本部分为第4部分。 本部分附录A、附录B为资料性附录。 本部分由中国石油和化学工业协会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7)归口。 本部分起草单位：西北橡胶塑料研究设计院、江阴海达橡塑股份有限公司、上海隧桥特种橡胶厂、
江苏省产品质量监督检验研究院、上海紫江橡胶制品有限公司、上海彭浦橡胶制品总厂、上海长宁橡胶制品厂、衡水宝力工程橡胶有限公司、常州华安建材有限公司、衡水市橡胶总厂有限公司、衡水骏达橡塑有限公司、浙江秦山橡胶工程股份有限公司、上海市隧道工程轨道交通设计研究院。
本部分主要起草人：杨红都、贡健、劳复兴、徐文君、姚玉堂、夏红芳、崔云、李靖、姚美华、赵东来、 张英杰、袁关生、陆明。
I GB18173.4—2010
高分子防水材料
第4部分：盾构法隧道管片用橡胶密封垫
1范围
GB18173的本部分规定了盾构法隧道管片用橡胶密封垫（以下简称橡胶密封垫）的分类、要求、试
验方法、检验规则以及标志、包装、运输与贮存等。
本部分适用于以橡胶为主体材料，盾构法隧道拼装式管片防水用橡胶密封垫。主要用于地铁、公路、铁路、给排水、电力工程等盾构法隧道接缝的防水。
2规范性引用文件
下列文件中的条款通过GB18173的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T528一1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（eqvISO37：1994） GB/T531.1一2008硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵
尔硬度）（ISO7619-1：2004,IDT)
GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉
（IEC60068-2-10:2005,IDT)
GB/T3512一2001硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（eqvISO188：1998） GB/T3672.1一2002橡胶制品的公差第1部分：尺寸公差（idtISO3302-1：1996） GB/T7759一1996硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定（eqVISO815：
1991)
GB/T18173.37 高分子防水材料第3部分遇水膨胀橡胶 3分类
橡胶密封垫按功能分为三类： a）弹性橡胶密封垫［包括氯丁橡胶（CR)密封垫、三元乙丙橡胶（EPDM)密封垫」； b） 遇水膨胀橡胶密封垫； c）弹性橡胶与遇水膨胀橡胶复合密封垫，
4要求 4.1橡胶密封垫的结构型式、规格尺寸及公差应符合经规定程序批准的图样及技术文件要求。无公差要求时，其允许偏差应符合GB/T3672.1一2002中E2级的要求。 4.2外观质量
橡胶密封垫的外观质量应符合表1的规定。
1 GB18173.4—2010
表3(续)
目
技术指标
项
≥ > > > >
350 400 2 250 300 无裂纹
拉断伸长率/% 体积膨胀倍率/%
450 250 3 350 250 无裂纹
拉伸强度/MPa 拉断伸长率/% 体积膨胀倍率/%
反复浸水试验
低温弯折（-20℃×2h） 4.3.3复合密封垫弹性橡胶物理性能指标应符合表2的规定，遇水膨胀橡胶物理性能指标应符合表3 的规定。 5试验方法 5.1规格尺寸用游标卡尺（精度为0.02mm）和钢卷尺（精度为1mm）测量。 5.2外观质量检验用目测和游标卡尺（精度为0.02mm）进行。 5.3硬度测定按GB/T531.1一2008的规定进行。 5.4拉伸强度、拉断伸长率测定按GB/T528一1998的规定进行，采用Ⅱ型哑铃状试样。 5.5压缩永久变形的测定按GB/T7759一1996的规定进行，成品测试和半成品胶料测试均采用B型试样。 5.6 热空气老化试验按GB/T3512一2001规定的方法进行。 5.7 防霉试验按GB/T2423.16一2008规定的方法进行。 5.8 反复浸水试验按GB/T18173.3规定的方法进行。 5.9 低温弯折试验按GB/T18173.3规定的方法进行。 5.10 体积膨胀倍率试验按GB/T18173.3附录A规定的方法进行。 5.11 耐水压模拟试验方法见附录A。 5.12 压缩应力模拟试验方法见附录B。 6 检验规则 6.1组批与抽样
成品性能检验以同品种、同规格的300环橡胶密封垫为一批，从每批中随机抽取3环进行规格尺寸、外观质量的检验，从检验合格的样品中再任意抽取一框进行物理性能的检验。
半成品胶料性能检验：弹性橡胶密封垫胶料以6000kg为一批，遇水膨胀橡胶胶料以2000kg为一批。每批抽取足够样品进行物理性能检验。 6.2检验分类 6.2.1出厂检验
检验项目： a) 弹性橡胶密封垫：规格尺寸、外观质量、硬度、拉伸强度、拉断伸长率、压缩永久变形； b） 遇水膨胀橡胶密封垫：规格尺寸、外观质量； c）复合密封垫弹性橡胶部分按a），遇水膨胀橡胶部分按b）。
6.2.2型式检验
本部分所列全部技术要求为型式检验项目。通常在下列情况之一时应进行型式检验： a）新产品或老产品转产生产的试制定型鉴定；
3
