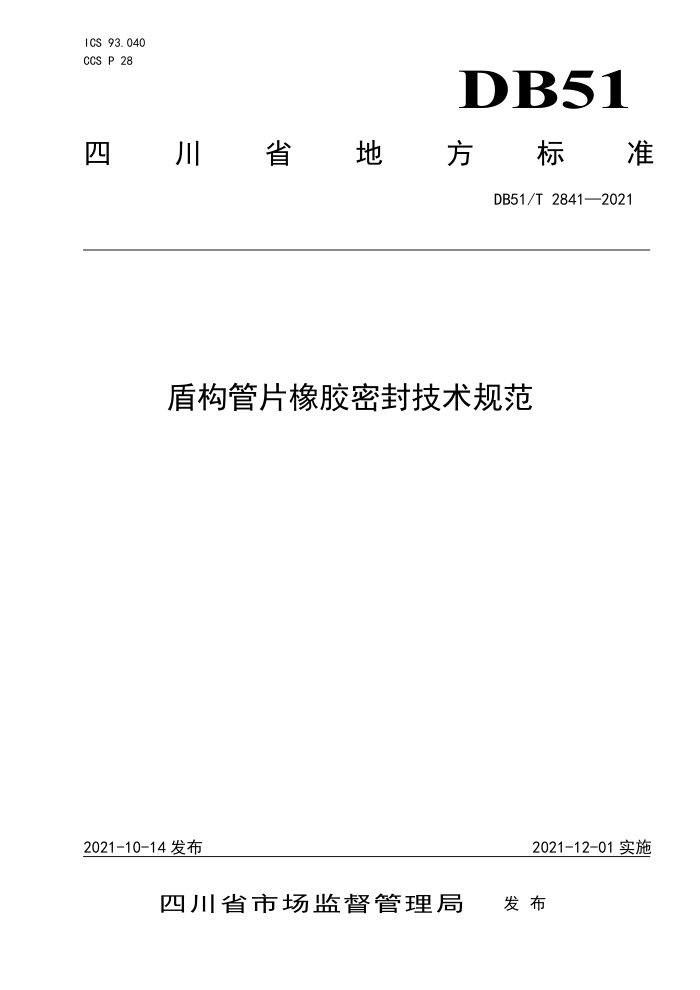

ICS 93.040 CCS P 28
DB51
四 川省地 方 标准
DB51/T2841—2021
盾构管片橡胶密封技术规范
2021-12-01实施
2021-10-14 发布
发布
四川省市场监督管理局 DB51/T 2841—2021
目 次
11
前言范围
1
2 规范性引用文件术语和定义
3
4 符号 5 分类， 6 技术要求 7 试验检测，
2
2
3
设计附录A（规范性） 耐水压性能试验附录B（规范性） 压缩应力试验，附录C（资料性） 安装与注意事项.
8
9 11 DB51/T2841—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由四川省经济和信息化厅提出、归口并负责解释。 本文件起草单位：成都济通路桥科技有限公司、同济大学、西南交通大学、上海城市建设设计研究
总院（集团）有限公司、上海市轨道交通设计研究院、中铁第四勘察设计院集团有限公司、广州地铁设计研究院股份有限公司、中国中铁二院工程集团有限责任公司
本文件主要起草人：伍大成、丁文其、张中杰、陆明、孙文浩、王剑明、史海欧、廖尚茂、王士民蒲毅、梁家勇。
本文件及其所代替文件的历次版本发布情况为：一一本次为首次发布。
II DB51/T2841—2021
盾构管片橡胶密封技术规范
1范围
本文件规定了盾构管片橡胶密封垫的术语和定义、符号、分类、技术要求、试验检测、设计及安装等要求。
本文件适用于盾构法施工的公路、市政、铁路及轨道交通等隧道工程。
2 ：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分邵氏硬度计法 GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法 GB/T2423.16电工电子产品环境试验第2部分：试验方法试验J及导则：长 GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T7759.1硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T18173.3高分子防水材料第3部分：遇水膨胀橡胶 GB18173.4高分子防水材料第4部分：盾构法隧道管片用橡胶密封垫
3术语和定义
下列术语和定义适用于本文件。
3. 1
盾构管片 segment of shieldtunnel 采用盾构法施工的隧道或其他地下结构用于抵抗土压力、水压力以及其他荷载的装配式衬
砌结构件。 3. 2
橡胶密封垫 rubbergasket 也叫“弹性橡胶密封垫”，为盾构管片接缝间用于防水、密封的橡胶材料。
4符号
下列符号适用于本文件。
4.1设计参数有关符号
Psy 一一短期防水抗力；
1 DB51/T2841—2021
Plr P: Po
长期防水抗力；短期防水能力设计指标；理论水压值；安全系数；压缩应力保持率，可取：0.65；弹性橡胶密封垫闭合压缩力；管片部分自重压力与螺栓预紧力之和；
α F2 FG+P
5max
5min 弹性橡胶密封垫的最大压缩率；
弹性橡胶密封垫的最小压缩率；设计的接缝允许张开量；最大设计错位量。
c s
一
4. 2 几何参数有关符号
A Ao B D H
密封垫沟槽横断面面积；弹性橡胶密封垫横断面面积；弹性橡胶密封垫宽度；一密封垫沟槽深度；
-
弹性橡胶密封垫高度。
5 5分类
5.1按构造组成方式分为：
a) 弹性橡胶密封垫，代号GR； b) 弹性橡胶与遇水膨胀橡胶复合密封垫，代号GC。
5. 2 按相邻密封垫接触面形状分为：
a）平面接触型弹性橡胶密封垫，代号P； b) 曲面接触型弹性橡胶密封垫，代号C。
5.3按组成材料分为：
a) 氯丁橡胶密封垫，代号CR； b) 三元乙丙橡胶密封垫，代号EPDM； c） 遇水膨胀橡胶密封垫，代号WS。
6技术要求
6.1外观
外观质量应符合GB/T18173.3、GB/T18173.4中的相关规定。 6.2技术性能 6.2.1弹性橡胶密封垫的物理性能应符合表1规定，若成品截面构造不具备切片制样条件时，可用硫化胶料标准试样测试。
2
