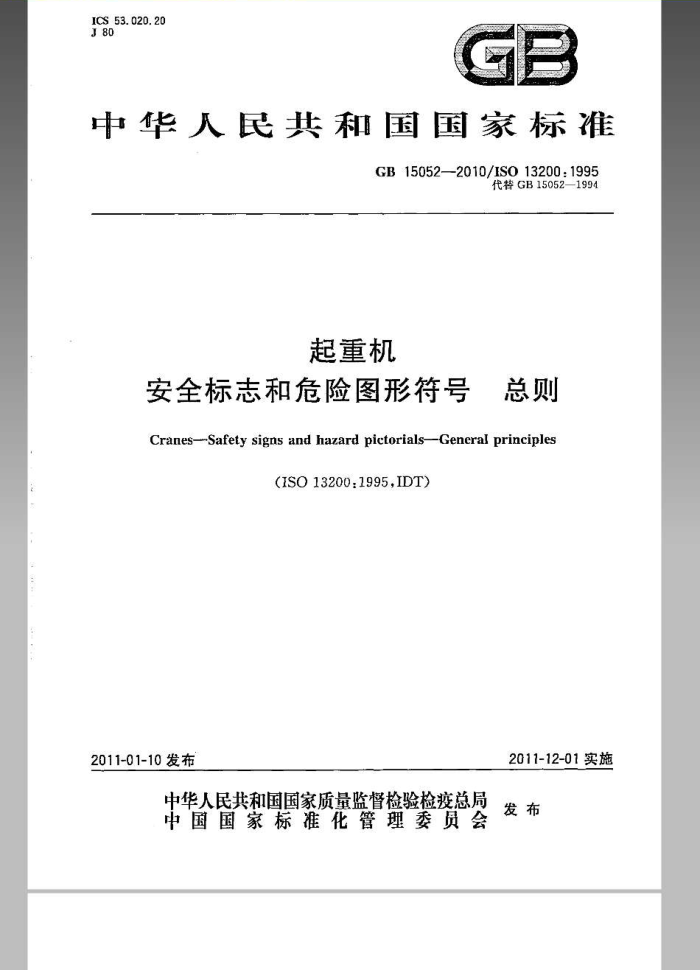

ICS 53.020.20 J80
GB
中华人民共和国国家标准
GB15052—2010/ISO13200:1995
代替GB15052—1994
起重机
安全标志和危险图形符号 总则 Cranes--Safety signs and hazard pictorials-General principles
(ISO13200.1995,IDT)
2011-01-10发布
2011-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准
起重机
安全标志和危险图形符号总则 GB15052-2010/1SO13200:1995
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政缔码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张2.5 字数66千学 2011年7月第一版 2011年1月第一次印刷
*
书号：155066·1-41848
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68533533 GB15052—2010/IS013200:1995
目 次
前言范围 2 规范性引用文件
1
安全标志的目的安全标志的形式符号框
3 4
--
S
6 图形符号框
文字框 8 语言，翻译以及多语种安全标准
7
安全标志的颜色 10 尺寸. 11 措述危险图形符号 12 避免危险图形符号· 13 安全标志示例 14 危险图形符号图形设计的原则及指南附录A（资料性附录）揽述危险图形符号 A.1 范围 A.2 化学制品（(吸人/燃烧)危险 A.3 电气(电击/燃烧危险 A.4 跌落危险 A.5 液体（注入，渗漏/喷射）危险 A.6 机械 挤压危险 A.7 机械- 切断危险 A.8 机械 绞入危险 A.9 机械 喷射或飞出物危险 A.10 碰撞/掉倒（前进或倒车时）危险 A.11 热力（烧伤/触摸）危险 A.12 热力（燃烧/爆炸）危险附录B（资料性附录） 避免危险图形符号 B.1 范围 B.2 避免危险图形符号附录C（资料性附录）无文字安全标志示例 C.1范围 C.2无文字安全标志示例附录D（资料性附录）危险图形符号图形设计的原则及指南 D.1范围 D.2 设计图形符号指南 D.3 人体图
9
10 10 10 11
15 15 16
16 16 19 19 19 23 23 23 23 1
..
... GB15052-—2010/ISO13200:1995
D.4上半身 D.5手 D.6脚 D.7起重机及零部件描绘 D.8箭头 ........... D.9表达禁止行为或者危险区域的概念参考文献 ....
.
26 26 28 :28
....
..
.......
...29
:32 34
.
I GB15052-—2010/IS013200:1995
前言
本标准的第3章、第5章、第6章、第7章、第9章为强制性条文，其余为推荐性条文。 本标准等同采用ISO13200：1995《起重机安全标志和危险图形符号 总则》（英文版）。 本标准等同潮译ISO132001995。 为便于使用，本标准做了以下编辑性修改：
“本国际标准”一词改为“本标准”；一珊除了国际标准的前言和引言：将国际标准中“机器、设备”一词改为“起重机”；将国际标准中附录E改为参考文献。
本标准代替GB15052-1994《起重机危险部位与标志》。与GB15052—1994的区别如下：
本标准全部内容与ISO13200：1995保持致。 本标准的附录A、附录B、附录C和附录D为资料性附录。 本标准出中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：辽宁省安全科学研究院、北京起重运输机械设计研究院。 本标准主要起草人：史向东、崔振元、张孟欣、隋旭。 本标准所代替标准的历次版本发布情况为：
GB15052—1994。
-
L GB15052—2010/ISO13200:1995
起重机
安全标志和危险图形符号 总则
1范围
本标准规定了GB/T6974.1定义的起重机上的安全标志和危险图形符号的一般设计原则及应用。 本标准概括了安全标志的目的，措述了安全标志的基本形式，规定了安全标志的颜色并且提供了组成安全标志各框图的设计指南。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T6974.1起重机术语第1部分：通用术语（GB/T6974.1—2008，ISO4306-1：2007， IDT) 3安全标志的目的 3.1安全标志的目的是：
-提醒人们存在危险或潜在危险；识别危险；一描述危险的特征；一说明危险可能造成的人身伤害：指导人员如何避免危险。
3.2安全标志应放置在起重机上醒目易见的部位，尽量避免损坏或磨损，并且应具有相当长的预期使用寿命。 3.3安全标志和危险图形符号可以放置在起重机上或出现在使用维扩说明书中。为了避免危险，应将安全标志和危险图形符号放置在靠近危险发生部位或者控制区。 3.4应避免在起重机上过多地使用安全标志和危险图形符号，因为过度使用会降低使用效果。
注：经验表明，当安全标志和危险图形符号的数量大于7时，将会降低使用效果。 3.5安全标志和危险图形符号出现在使用维护说明书中，用来强调危险的区域。在说明书中的使用不受3.4的限制。 4安全标志的形式 4.1安全标志由一个边框内的两个或两个以上的矩形块组成，矩形块中给出某一产品有关的危险信息。 4.2安全标志有四种标准形式；
双框型安全标志：符号框，文字框（见4.4）；一三框型安全标志：符号框，图形符号框，文字框（见4.5）一双框型安全标志：图形符号框，文字框（见4.6）：双框型安全标志：两个图形符号框（见4.7）。
1 GB15052—2010/IS013200:1995
4.3安全标志优选垂直布置，也可以水平布置。安全标志的形式和布置的最终选择取决于产品销售地区的地域和语言环境、法律规定以及为放置安全标志所提供的空间。 4.4双型安全标志：符号框，文字框。见图1，符号框包括安全警告符号及三个替售词（注意，警告，危险）之一。文字框是描述危险，说明发生危险的后果以及指导如何避免危险的文字信息。
符号框
文字框
图1双框型安全标志：符号据，文字框
4.5三框型安全标志：符号框，图形符号框，文字框。见图2。符号框包括安全警告符号和三个警告词之一。图形符号框除了应包含危险图形符号，有时还应包含避免危险的图形符号。文字框包含一段描述危险，说明发生危险的后果以及指导如何避免危险的文字。
符号框
描述危险图形
符号框
文宁框
垂直布置
特号框
描述危险图形符号
文字框
水平布罩
图2三框型安全标志：符号框，图形符号框，文字框
4.6双框型安全标志：图形符号框，文字框。见图3。图形符号框包含一个危险警告三角形中的危险图形符号或者仅仅包含危险警告符号。文字框包含一段描述危险，说明发生危险的后果以及指导如何避免危险的文字。 2 GB15052—2010/IS0132001995
具有安全警告符号戏描述危险围形符号包含在安全替告三角形中的图形符号糕
文字
垂直布置
具有安全餐告符号或描述危险函形符号包含在安全警告三角形中的图形符号框
文字框
水平布
图3双框型安全标志：图形符号框，文字框
4.7双型安全标志：两个图形符号框。见图4。第一个图形符号框布置描述危险图形符号，它可以包含一个安全替告三角形中的描述危险图形符号，也可以只有危险警告符号。第二个图形符号框布置避免危险图形符号。
具有安全警告符号线描述危险图形符号包含在安全警告三角形中的团形符号框
超述急险图形符号框
垂直布置
图4双框型安全标志：两个图形符号框
