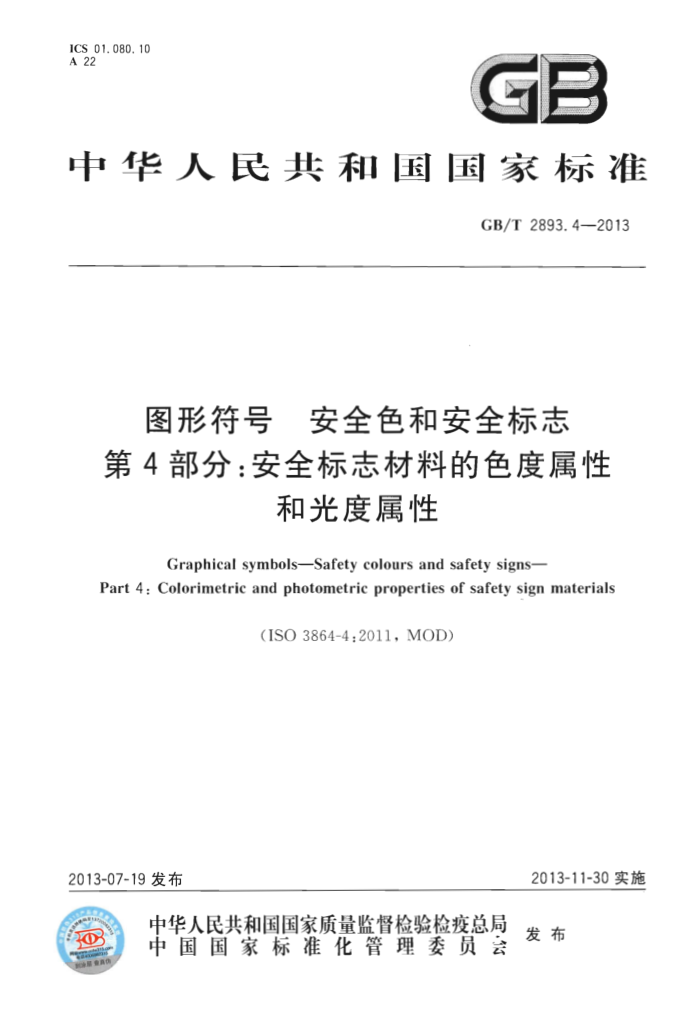

ICS 01.080.10 A 22
GB
中华人民共和国国家标准
GB/T2893.4—2013
图形符号 安全色和安全标志第4部分：安全标志材料的色度属性
和光度属性
Graphicalsymbols-Safetycoloursandsafetysigns-
Part 4:Colorimetric andphotometric propertiesof safety signmaterials
(ISO3864-4:2011，MOD)
2013-11-30实施
2013-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
同 GB/T 2893.4—2013
目 次
前言引言
m IV
范围规范性引用文件术语和定义要求 4. 1 总则 4. 2 外部照明下的物体色 4. 3 通电的内部照明安全标志的物体色 5 测试方法 5.1 总则 5.2 外部照明下的物体色
2
3
4
通电的内部照明安全标志的物体色
6
5.3
附录A（资料性附录） 不同类型的安全标志和材料的物体色附录B（规范性附录） 磷光材料发射光颜色的分类附录C（规范性附录） 颜色仪器和光度仪器规范附录D（资料性附录） 图形符号的安全色和对比色之间和内部的光度关系导则附录E（资料性附录） 普通材料的物体色的安全色和对比色示例附录F（资料性附录） 色视觉缺陷的考虑参考文献
10
12 15 17 18 20 2 GB/T2893.4—2013
前 言
GB/T2893《图形符号安全色和安全标志》分为四个部分：
第1部分：安全标志和安全标记的设计原则；第2部分：产品安全标签的设计原则；第3部分：安全标志用图形符号设计原则；第4部分：安全标志材料的色度属性和光度属性。
本部分为GB/T2893的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》的规定起草。 本部分使用翻译法修改采用IS03864-4：2011《图形符号安全色和安全标志 第4部分：安全标
志材料的色度属性和光度属性》。
本部分对IS03864-4：2011的4.1部分增加了二级编号以方便阅读。 本部分与IS03864-4：2011的技术性差异及其原因如下：
用修改采用国际标准并注日期的GB/T2893.1代替了原国际标准中的引用文件ISO3864-1：用GB/T15565（所有部分）代替了原国际标准中的引用文件IS(）17724。
本部分由全国图形符号标准化技术委员会（SAC/TC59)提出并归口。 本部分起草单位：中国标准化研究院、机械科学研究总院、中国科学院心理研究所、轻工业标准化研
究所。
本部分主要起草人：邹传瑜、白殿一、陈永权、张亮、强毅、韩布新、杨年。
= GB/T2893.42013
引 言
GB/T2893的本部分为安全标志制造商和供应商、测试实验室以及仪表制造商提供了不同类型材料构成的安全标志的色度属性和光度属性规范及其测试方法。
本部分的全面实施将有助于加深人们对安全标志各项性能要求的认识，增进对日常使用的各类安全标志属性的了解。
本部分旨在供负责制定各行业特定安全标志的相关标准化技术委员会使用，从而确保所有安全标志均依据同一组色度属性和光度属性的要求及相应的测试方法 GB/T2893.4—2013
图形符号安全色和安全标志第4部分：安全标志材料的色度属性
和光度属性
1范围
GB/T2893的本部分规定了用于工作场所和公共场所的安全标志颜色的色度属性、光度属性的相关要求和测试方法，为GB/T2893.1一2013中规定的安全色和对比色提供色度和光度规范。
安全标志达到的物理要求主要与昼光颜色和正常照明环境有关。本部分还包括无照明环境中使用的安全标志和磷光材料的色度要求及测试方法
.
本部分适用于需关注与人身相关的安全问题的所有场所。本部分不适用于铁路、公路、内河航运海运以及空中交通的导向信号传输。总之，不适用于法律法规中对此另有规定的领域。
逆反射安全标志、与荧光或磷光材料结合的逆反射材料或由放射源激活的发光安全标志的色度属性和光度属性没有在本部分中规定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2893.1一2013图形符号安全色和安全标志第1部分：安全标志和安全标记的设计原则(ISO3864-1:2011,MOD)
GB/T15565（所有部分）图形符号术语 CIE15色度学（Colorimetry) CIE69照度计特性化方法和照度计：性能、特征和规格（Methodsof characterizingilluminance
meters and luminance meters: Performance,characteristics and specifications)
3术语和定义
GB/T15565界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出了 GB/T15565.2中的一些术语和定义 3. 1
颜色范围 colourregion C1E2°标准色度观测者r，y色品坐标和指定颜色的亮度因数或亮度的边界值。
3. 2
对比度 contrast C 图形符号及其背景的亮度因数之差除以较大的亮度因数β，其中β是较小的亮度因数。 C=(β.β.)/β.
1 GB/T2893.4——2013
3. 3
对比色 contrastcolour 为使安全色更加醒目，与安全色形成鲜明对比的颜色。
3. 4
外部照明安全标志 externallyilluminated safety sign 需要时，由外部光源照明的安全标志。
3.5
内部照明安全标志 internally illuminated safety sign 需要时，由内部光源照明的安全标志。
3. 6
亮度对比度 luminancecontrast k 安全标志中对比色亮度1与安全色亮度L?的比值，其中L，大 k=L,/L2 [GB/T1556.2 2008，定义2.3.14]
3.7
亮度因数 luninance factor β 在相同照明条件下，试样表面沿某 给定 向的亮度 与全反 射或全透射散射体的亮度之比。 [GB/T 15565.2-2008 定义2 3.15J
3.8
维持性安全标志 maintained safetysign 在要求正常或 紧急运行方式的时候，其内部灯具始终 通电的
E
3. 9
非维持性安全标志 non-maintained safety sign 只在正常照明的电源失
3. 10
物体色 objectcolour 安全标志元素的指定颜色，用CIE2°标准色度观测者r，y色品坐标和亮度因数或亮度表示。
3. 11
普通材料 ordinary material 既不逆反射，也不发荧光或磷光，也不涉及电动光发射而且也不是通过放射性源激活的材料。
3. 12
磷光材料 phosphorescentmaterial 含有被紫外线或可见光激发就会储存能量的磷光体的材料，而且这种能量在一定时间内作为光
发射。 3. 13
安全色safetycolour 被赋予安全含义而具有特殊属性的颜色。 [GB/T15565.2—2008,定义2.2.5]
2 GB/T2893.4—2013
4要求
4.1总则 4.1.1所有色度和光度要求都适用于成品标志中使用的材料。 4.1.2安全标志几何形状的安全色和对比色，以及特定类型安全标志的图形符号的规定见 GB/T2893.1—2013。 4.1.3本部分的要求以CIE15中规定的CIE2°标准色度观测者为依据。 4.1.4如果本部分的要求涉及外部照明下的标志材料的颜色，则色度和光度要求是以CIE标准照明体D65为依据，D65与表面法线成45°角而目清着法线方向观测（几何条件45/0）或者与表面垂直而且沿着与表面成45°的方向观测（几何条件0/45） 4.1.5本部分的要求和测试方法均针对照明和无照明条件下的安全标志。有关外部照明、内部照明和磷光材料的颜色特征的信息参见附录A。
为起到预期作用，没有内部光源的安全标志应采用外部照明。 内部照明的安全标志分为“维持”（内部光源通电）或“非维持”安全标志（标志在内部光源没有通电
时通过外部照明 月但是态紧急情况下内部光源通电）。如果安全标志设计为昏暗的标志，则也需要在该条件下达到要求
磷光安全标志可以在照明和无照明环境中使用。 比如，在紧急情况下，被激发的光材料在一段时间内发光。 4.1.6本部分中依据每种指定颜色的颜色范 了规定 4.1.7针对采用普通材料制成的 全标志的色度和光度要求见4.2
国 价
维持性内部照明安全标志
的色度和光度要求见4.2.2（如果内部光源没有通电）和 如果内部光源通电）。维持性 内部照明安全标志的色度和光度要求见4. 3.外部照明下的磷光安 全标志的色度和光度要 求见 4.2.3
如果在使用时色品坐标和 （或）亮度因数超出了表1中规定的相应安全标志材料类型的颜色范围，或者色品坐标和或）亮度或亮 度对比度超出了表2和表3中规定的相应安 全标志类型的范围，则材料不再视为适合安全用途
为了便于制造商进行分类，磷光材料的发光颜色的性能要求和测试方法见附录B 4.2外部照明下的物体色 4.2.1晋 普通材料制成的安全标志
如果物体色按照5.2.1的规定测试。则每一种颜色的色品坐标应在表1中规定的相应的颜色范围内，如图1所示。每一种颜色的亮度因数应符合表1中的规定。 4.2.2外部照明下的未通电内部照明安全标志
如果未通电的内部照明安全标志按照5.2.2的规定测试，则每一种颜色的色品坐标应在表1中规定的相应的颜色范围内，如图1所示。每一种颜色的亮度因数应符合表1中的规定。 4.2.3外部照明下的磷光安全标志
如果磷光材料底层或磷光表面上印有颜色的磷光材料按照5.2.3的规定测试，则每一种颜色的色品坐标应在表1中规定的相应的颜色范围内，如图1所示。每一种颜色的亮度因数应符合表1中的规定。
3 GB/T2893.4—2013
4.3 通电的内部照明安全标志的物体色
如果通电的内部照明安全标志的物体色按照5.3的规定测试，每一种颜色的任何测试部分的色品坐标应在表2中规定的相应的颠色范围内，如图2所示。每一种颜色的亮度应符合表2中的规定。
亮度对比度k应符合表3中的规定。 白色或安全色内的最低亮度与最高亮度的比值应大于1：5。如果安全标志的亮度大于100cc/m，
则该颜色内的最低亮度与最高亮度的比值应大于1：10。
在正常照明条件下使用通电的内部照明安全标志时，为了易于辨认，发光环境宜适合标志的较高亮
度值。应达到每种颜色内亮度对比度和亮度比率的标准。
本条的要求还应适用于在内部光源通电情况下的非维持性内部照明安全标志。
表1 颜色范围：外部照明下普通材料、磷光材料和未通电的内部照明安全标志的物体色
的色品坐标和亮度因数
颜色范围的角点 CIE标准照明体D65 CIE2°标准色度观测者
亮度因数β
颜色范围
最低 0. 07
最高 0. 2 0. 70 0. 25 0. 2
2 0.592 0. 291 0.538 0. 462 0.285 0, 441 0.180 0.239 0.310 0.480 0.295 0.305 0.300 0, 270
3 0.574 0. 351 0.470 0, 424 0. 170 0.364 0. 225 0.184 0.420 0.480 0.285 0.315 0.260 0.310
- 0. 705 0.295 0. 475 0, 525 0, 201 0.776 0, 078 0. 171 0.310 0.340 0.350 0.360 0. 385 0. 355
4 0.663 0.337 0.427 0.472 0.026 0.399 0. 137 0. 038 0. 340 0.370 0.340 0.370 0.345 0.395
r y 3 y 1 y . y
红黄绿蓝
0. 45
0. 11
0. 05
磷光黄-白对比
0.65
y N y r
0. 75
白黑注：普通材料的物体色的安全色和对比色示例参见附录E。
0. 03
表 2 颜色范围：通电的内部照明安全标志颜色的色品坐标和亮度
内部光源通电，无其他外部光源
颜色范围的角点 (IE2°标准色度观测者
颜色范围
2 0. 592 0. 291 0, 538 0, 462 0, 285 0. 441
1 0, 705 0. 295 0, 475 0.525 0, 201 0, 776
3 0. 574 0. 351 0, 470 0.424 0. 170 0. 364
4 0.663 0.337 0,427 0. 472 0.026 0.399
亮度cd/m
4 y r M h y
红
>2 >2 >2
黄绿
