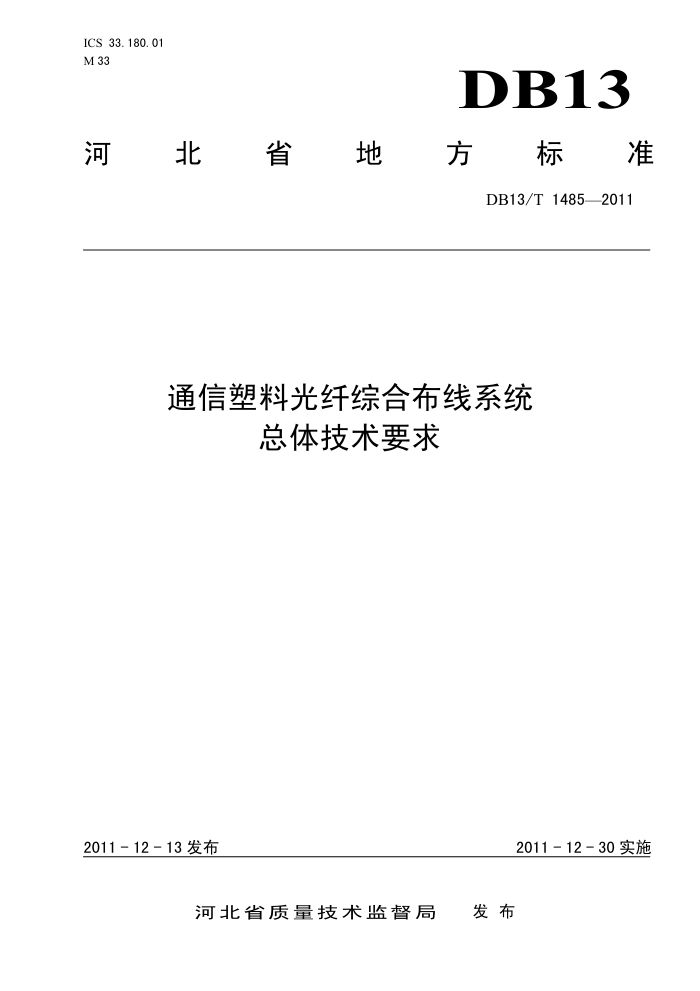

ICS 33.180.01 M33
DB13
河東北 瀘省地 方 标准
DB13/T14852011
通信塑料光纤综合布线系统
总体技术要求
2011-12-30实施
2011- 12 -13发布
发布
河北省质量技术监督局 DB13/T 1485—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由唐山市质量技术监督局提出。 本标准起草单位：北京中科海通科技有限公司、北京中科伍诚科技有限公司、唐山市曹妃甸新区发
展改革局、唐山市质量技术监督局曹妃甸新区分局。
本标准主要起草人：彭涛、陈海、黄榜才、甄珍、吴少波、朱越杰、刘东弘、钟洪强、李智伟、高海东、李行健、金宇、李吉武、全蕾、于江。
I DB13/T1485—2011
通信塑料光纤综合布线系统
总体技术要求
1范围
本标准规定了通信塑料光纤综合布线系统的术语、定义及缩略语、设计、施工和验收等总体技术要
求。
本标准适用于通信塑料光纤综合布线系统（以下简称光纤布线系统）的设计、施工及验收，
：规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50311一2007综合布线系统工程设计规范 GB50312一2007综合布线系统工程验收规范 YD/T1447—2006通信用塑料光纤 IEC61754一21纤维光学连接器接口第21部分：塑料光纤的SMI型连接器系列
3术语、定义和缩略语
下列术语、定义和缩略语适用于本标准。
3. 1
塑料光纤plasticopticalfiber 由高透明聚合物如聚苯乙烯(PS)、聚甲基丙烯酸甲脂（PMMA）等聚合物作为芯层材料，PMMA、
氟塑料等聚合物作为皮层材料的一类光纤 3. 2
塑料光纤交换机 plasticfiberswitch 采用塑料光纤为传输介质的光纤以太网交换机，一般为快速以太网交换机（100M）。
3. 3
电信间telecommunicationsroom 放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间。
3. 4
工作区 workarea 需要设置终端设备的独立区域。
3. 5
信道 channel
连接两个应用设备的端到端的传输通道。信道包括设备电缆、设备光缆和工作区电缆、工作区
光缆。
1 DB13/T1485—2011
3. 6
集合点consolidationpoint 楼层配线设备与工作区信息点之间水平缆线路由中的连接点。
3. 7
楼层配线设备 floordistributor 终接水平光缆和其他布线子系统缆线的配线设备。
3. 8
连接器件 ：connectinghardware 用于连接电缆线对和光纤的一个器件或一组器件。
3. 9
光纤适配器 opticalfiberconnector 将两对或-对光纤连接器件进行连接的器件。
3. 10
水平光缆 horizontalcable 塑料光纤交换机到工作区信息点之间的连接光缆。
3. 11
信息点telecommunicationsoutlet 各类电缆或光缆终接的信息插座模块。
3.12
CP光缆CPcable 连接集合点（CP)至工作区信息点的光缆
3.13
SMI连接器 号SMIconnector 满足IEC61754—21要求的塑料光纤专用连接器。
3.14 缩略语
3.14.1CP：集合点（consolidationpoint)。 3.14.2FD：楼层配线设备（floordistributor）。 3.14.3IL：插入损耗（insertionloss）。 3.14.4POF：塑料光纤（plasticopticalfiber）。 3.14.5TE：终端设备（terminalequipment） 3.14.6TO：信息点（telecommunicationsoutlet）。
系统设计技术要求
4
4.1系统设计 4.1.1系统构成
光纤布线系统采用开放式网络拓扑结构，主要由楼层配线设备（FD）、工作区的信息插座模块（TO）、 信息插座模块和终端设备（TE）之间的工作区光纤跳线，信息插座模块至电信间塑料光纤交换机(POF Switch)的水平光缆和CP光缆、电信间的塑料光纤交换机组成，应能支持语音、数据、图像、多媒体业务等信息的传递。光纤布线系统的构成示意见图1。
2 DB13/T1485—2011
信道
水平光缆
CP光缆
工作区光纤跳线
TE
TO
POF Switch 注：塑料光纤综合布线系统可以设置集合点（CP点），也可不设置集合点。
CP
图1 塑料光纤综合布线系统的基本构成示意
4.1.2 系统分级与类别
塑料光纤综合布线系统的分级与类别划分应符合表1的规定。
表1 塑料光纤综合布线系统的分级与类别
最小传输距离（m）
信道等级 OF—25 OF—50 OF—100
光纤类型
25 50 100
A4d类、A4e类、A4f、A4g类 A4d类、 A4e类、 A4f、A4g类 A4d类、A4e类、A4f、A4g类
4.1.3 塑料光纤长度划分 4.1.3.1 光纤布线系统信道的最大长度不应大于100m。 4.1.3.2 工作区光纤跳线长度应不大于10m，当大于10m时，水平光缆长度应当减少。 4.1.3.3对于办公楼、综合楼等商用建筑物或公共区域大开间的场地，宜按开放办公室综合布线系统要求进行设计。
a）工作区光纤跳线的最大长度应不大于22m，且各段通信塑料光纤长度限值应符合表2的规定。 采用集合点时，集合点与电信间塑料光纤交换机之间的水平光缆长度应大于15m
b） 集合点配线设备容量宜以满足12个工作区信息点需求设置。同一个水平光缆路由不允许超过一个集合点，从集合点引出的CP线缆应终接于工作区的信息插座或多用户信息插座上。
表2各段塑料光纤长度限值
线缆总长度(m)
水平光缆H(m)
工作区光纤跳线w(m)
100 99 98 97
90 85 80 75
10 14 18 22
4.1.4系统应用 4.1.4.1 光纤布线系统水平光缆和工作区光纤跳线应符合本标准4.3.1及YD/T1447一2006中的A4d 类、A4e类、A4f、A4g类塑料光纤的规定。 4.1.4.2同一布线信道所采用的塑料光纤类型应保持一致。 4.1.4.3为保证传输质量，宜选用产业化制造的塑料光纤及塑料光纤跳线， 4.1.4.4同一布线信道所采用的连接器件应保持一致性。 4.1.4.5 工作区信息点为光端口，应采用具有2个SMI光接口的塑料光纤插座。
3
