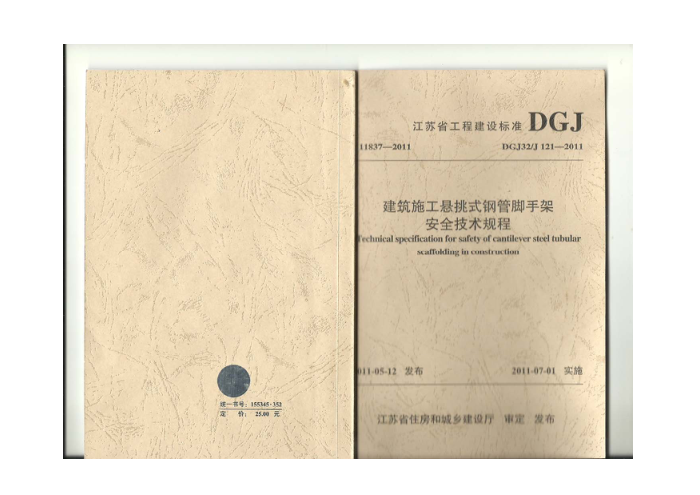

DGJ
江苏省工程建设标准
11837—2011
DGJ32/J121-2011
建筑施工悬挑式钢管脚手架
安全技术规程
Technical specificationfor safetyof cantilever steel tubular
scaffolding in construction
2011-07-01实施
011-05-12发布
统一书号：155345·352 定 价：25.00元
江苏省佳房和城乡建设厅 审定发布 江苏省住房和城乡建设厅
东科处工管花工
公告第121号
果发工版
全安
关于发布江苏省工程建设标准《建筑施工悬挑式
江苏备工程建设标准建筑施工悬挑式钢管脚手架安全技术规程 Technical specification for safety of eantilever steel tubular scaffolding in construction DGJ32/J 1212011 主 编 江苏金土术建设集团有限公司
钢管脚手架安全技术规程》的公告现批准《建筑施工悬挑式钢管脚手架安全技术规程》为江
苏省工程建设强制性标准，编号为DGJ32/J121—2011，自2011 年7月1日起实施。其中，第3.2.4、3.2.10、3.3.4、3.3.5 3.3.9 (1)、6.2.4 (1)、6.2.6、6.3.4、6.3.7 (1)、8. 0.1、 8.0.9、8.0.11、8.0.12条（款）为强制性条文，必须严格执行。
咖高理
常熟市建筑管理处
中
责任编辑 宋平刘此立出版发行 江苏科季技术出版社（南京市额南路1号人楼，都编：210009）集团地址 风黑出版传媒集团（南京市潮南路1号A楼，郎编：210009）印 例 江苏省科学技术情报研究所印刷厂开 本 850mmx1168mm1/32 印 张 2.5 p 数 60000 版 次 2011年8月第1版印 a 2011年8月第1次印统一书号 155345-352 定 价 25.00元图书如有印装质益同题，可陷时零年别厂益换，
该规程由江苏省工程建设标准站组织出版、发行。
江苏省住房和城乡建设厅二O一一年五月十二日 主妻起草人：张建忠 周 健 郭正兴 王志刚 蔡国新
目
温惠清 李 明 王晓峰 奥 吴 伟
主要审查人：王群依 王鸣军 用正宏 成小竹 程建军
1总则术语和符号
仓恒芳 鲁开明
2
2.1术语. 2.2符号.. 3材料和构造 3.1材料.... 3.2悬挑承力架构造 3.3扣件式钢管脚手架构造 4荷载我.
4.1 荷载分类.. 4.2荷载标准值. 4. 3 荷载效应组合. 5 设计. 5.1基本规定... 5.2悬挑承力架和纵向承力钢架设计 5.3扣件式钢管脚手架设计 6 施工 6. 1 施工准备， 6.2安装搭设 6.3拆除 7 检套和验收 7.1材料的检查和验收 7.2悬挑式钢管脚手架的检查与验收… 8安全管理附录人总挑式钢管脚手架荷载计算常用数据
21
24 30 31 3 32 32 34 34 :34 36
..*. 38 附录B悬挑式脚手架常用材料力学特征附录C轴心受压构件的稳定系数 ......+...... 附录D悬挑式钢管脚手架质量验收表本规程用调说明条文说明..
41 44 46 49 51
1总则
1..1为了规蔽建筑施工悬挑式钢管脚手架的应用和管理，统一技术要求，确保建筑施工安全，制定本规程。 1.0.2、本规程适用于建筑施工用悬挑式钢管脚手架的设计、施工、验收和使用，不适用于模板支撑等特殊用途的悬挑结构。 1.0.3悬挑式钢管脚手架在施工前应编制专项施工方案，并应由施工单位技术负责人和项目总监理工程师签字批准后方可组织实施。每一悬挑段钢管脚手架架体高度不宜大于24m。对于架体高度达到20m及以上或施工荷载大于6kPa的悬挑式钢管脚手架，施工单位应组织专家对专项施工方案进行论证。 1.0.4悬挑式钢管脚手架的设计、制作、安装、验收、使用、 维护和拆除管理，除应执行本规程的规定外，尚应符合国家理行有关标准的规定。 2.1.8U形钢筋锚环U-shaped steel anchor ring
2术语和符号 21术语
预理在混凝土结构中的U形钢筋错固体，用于悬挑承力架与主体结构的连接。 2.1.9开口形脚于架open seaffold
沿建筑周边非交圈设置的脚手架为开口形脚手架，其中星直线形的脚手架为一字形脚手架。 2.1.10开式脚手架open type scalfold
2.1.1悬挑式钢管脚手架cantilever steel tubular seaffolding
悬挑于主体结构的葡载承力钢梁支承的钢管购手架，包含底部的悬挑承力架和上部的钢管脚手架两部分。 2.1.2悬挑承力架cantilevered bearing scaffolding
仅设有栏杆和挡脚板，无其他遮挡设施的脚手架。 2.1.11立杆upright tube
设置在钢管脚手架底部并将荷载传逆给建（构）筑物主体结构的悬挑钢构件。悬挑承力架根据构造不同，主要分为挑梁
脚手架中需直于水平面的竖向杆件。常近建筑物墙体一侧的立杆为内立杆；远离墙体一侧的立杆为外立杆。 2.1.12水平杆horizontal tube
式、上拉式、下撑式等基本形式。 2.1.3纵向承力钢架longitudinal supporting steel beam
脚手架中的水平杆件。沿脚手架织向设置的水平杆为织向水平杆；陷脚手架横向设置的水平杆为向水平杆。 2. 1. 13 扫杆bottom reinforcing tube
滑脚手架立杆织间设置在立杆底端并将何载传至悬挑承力架的承力钢构件。 2.1.4钢管脚手架steel tubular scaffolding
贴近承力钢梁，连接立杆根部的织向水平杆、横向水平杆。 包括纵向扫地杆、横向扫地杆。 2.1.14连墙件tiemember
采用扣件式钢管脚手架等形式措设在悬挑承力架上的双排脚手架架体。按用途分为结构施工用脚手架、装修施工用脚手架；
按外侧面围护状态分为全封闭脚手架、散开式脚手架。 2.1.5立杆定位件locating elements of upright tube
连接脚手架与建（构）筑物的构件。采用钢管等刚度较大的材料制作的连墙件为例性连塔件；采用直径小于8mm等小规格钢筋或相铁丝等材料制作的连墙件为柔性连墙件。 2.1.15横向斜撑diagonalbrace
设置在悬挑承力架或织向承力钢梁上用于固定脚手架立杆仪置的物件。 2.1.6吊拉构件hanging member
与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。 2.1.16剪刀撑bridging
在建（构）筑物主体结构与悬挑承力架之间设置的具有卸载作用的斜向吊拉钢丝绳或钢筋等拉杆。 2. 1.7 U形钢筋拉环 U-shaped steel ring-pull
在脚手架整向或水平向成对设置的交叉斜杆。 2. 1.17立杆间距spicing of upright tube
预理在混凝土结构中的U形钢筋错固体，用于吊拉构件与主体结构的连接。 2
脚手架相邻立杆之间的轴距离。 2.1.18立杆纵距（跨） longitudinal spacing of upright tube
