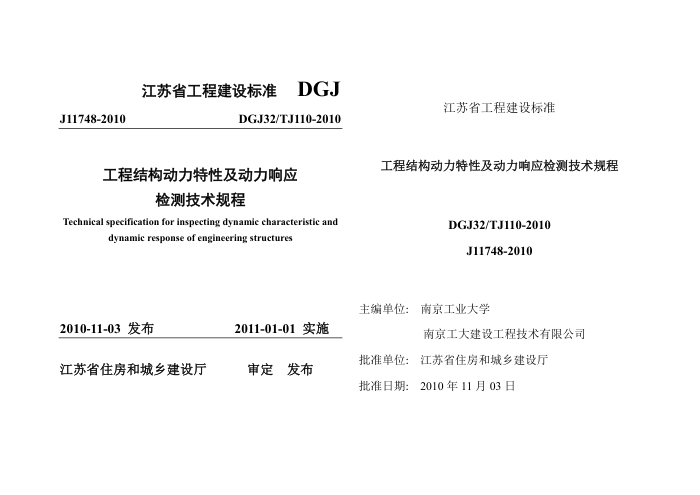

江苏省工程建设标准 DGJ
江苏省工程建设标准
J11748-2010
DGJ32/TJ110-2010
工程结构动力特性及动力响应检测技术规程
工程结构动力特性及动力响应
检测技术规程
Technical specification for inspecting dynamic characteristic and
DGJ32/TJ110-2010
dynamic response of engineering structures
J11748-2010
主编单位：南京工业大学
2011-01-01实施
2010-11-03发布
南京工大建设工程技术有限公司
批准单位：江苏省住房和城乡建设厅
审定发布
江苏省住房和城乡建设厅
批准日期：2010年11月03日 主要起草人：陆伟东吕德鹏韩晓健路宏伟陈立杨放缪汉良
前言
赵斌范红兵李枝军李宁徐燕桥
根据江苏省建设厅《关于印发<江苏省2009年度工程建设标准和标准设计图集编制、修订计划>的通知》（苏建科[2009199号）的要求，为规范工程结构动力特性和动力响应检测方法和程序，提高检测结果的可靠性，特编制本规程。
主要审查人： 曹双寅金孝权陆金方俞伟根夏长春
本规程的编制遵循科学性、实用性和可操作性原则，经深入调查研究，认真总结实践经验，参考国内外相关标准，开展试验验证和典型工程应用，并在广泛征求意见的基础上完成。本规程的主要内容是：1总则：2术语和符号：3基本规定：4仪器设备：5工程结构动力特性检测：6工程结构动力响应检测：7检测报告的编写。
本规程由江苏省住房和城乡建设厅负责管理，南京工业大学负责解释。 在使用过程中如发现需要修改或补充之处，请将意见及时反馈至南京工业大学土木工程学院（南京市中山北路200号，邮政编码：210009)，以供今后修订时参考。
本规程主编单位、参编单位、主要起草人和主要审查人：主编单位：南京工业大学
南京工大建设工程技术有限公司
参编单位：江苏东华测试技术股份有限公司
常州三阳建设工程检测有限公司 附录B振动信号特征值本规程用词说明... 条文说明.
..10 .....12
目录
1总 则 2术语和符号
..13
2.1 术语. 2.2符号
3基本规定
仪器设备 4.1动测系统技术要求 4.2 设备维护
h
5工程结构动力特性检测
5.1 一般规定... 5.2 检测方法 5.3 数据处理
.5
6工程结构动力响应检测
6.1 般规定... 6.2 检测方法 6.3 数据处理 6.4 检测结果
.8
7 检测报告的编写，附录A、动力检测原始记录表 2术语和符号
1总则
2.1术语
1.0.1为规范工程结构动力特性和动力响应检测方法和程序，保证检测方法的科学性，提高检测结果的可靠性，特制定本规程。 1.0.2本规程适用于工程结构动力特性及动力响应的检测，包括结构固有频率、阻尼比和振型结构动力参数的检测，以及工程结构受振动源激励的动力响应参数检测。 1.0.3工程结构动力检测应委托具有相应资格的机构进行：检测人员应进行专业技术培训并具有相应的检测能力。 1.0.4按本规程进行动力检测时，除应遵守本规程的规定外，尚应符合国家现行的有关标准的规定。
2.1.1动力特性dynamiccharacteristic
表示结构固有特性的基本物理量，如固有频率、振型和阻尼比等 2.1.2动力响应dynamicresponse
表示结构受动力输入作用时的输出，如位移响应、速度响应、加速度响应等。 2.1.3频率特性frequencycharacteristic
表示结构振动频率的基本物理量，一般包括幅频特性和相频特性。 2.1.4频率范围frequencyrange
传感器或测振系统正常工作的频带，在这个频带内输入信号频率的变化不会引起它们的灵敏度发生超出指定的百分数的变化， 2.1.5灵敏度sensitivity
表示传感器信号输出幅值与被测信号的输入幅值之比。 2.1.6横向灵敏度transversesensitivity
传感器沿主轴方向振动时其横向振动幅值与主轴方向振动幅值之比，用百分比来表示，横向灵敏度越小越好，一般要求应小于3%～5%。 2.1.7相位差phase difference
1
2 质量阻尼比
不同信号内相同频率对应两谐波分量之间的相位角之差。 2.1.8信噪比signal to noise ratio
m M R(t) 自相关函数
表示放大器的输出信号的电压与同时输出的噪声电压的比，常用分贝数 dB表示。 2.1.9动态范围dynamic range
G.(f) 自功率谱函数 Rr,(t) 互相关函数 G,(f) 互功率谱函数 Ts
可测量的最大振动量与最小振动量之比，常用分贝数dB表示。 2.1.10环境激励法ambientexcitationmethod
利用结构周围随机激励引起的振动来识别结构动力特性的一种方法。
2.2 符号
相干函数相位角
时间周期频率圆频率加速度速度位移刚度
a T
p H(o) 频响函数 h()
脉冲函数信号最高频率分量
0 a V y k
fm f. f.
采样频率功率谱函数中结构的固有频率
