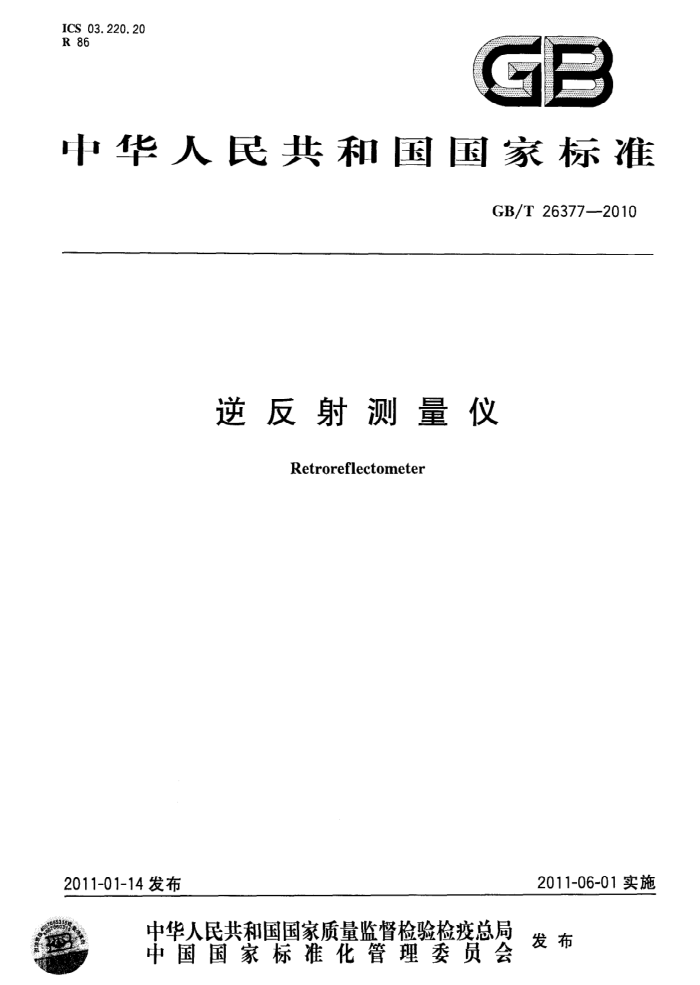

ICS 03.220.20 R 86
GB
中华人民共和国国家标准
GB/T 26377—2010
逆反射测量仪
Retroreflectometer
2011-06-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26377—2010
前言
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口本标准起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心。 本标准主要起草人：韩文元、杨勇、高捍忠、白媛媛、王蕊、杨丰艳、张璇。
I GB/T26377-2010
逆反射测量仪
1范围
本标准规定了逆反射测量仪的术语和定义、结构与分类、技术要求、计量学特性、试验方法、检验规则以及标志、包装、运输与贮存。
本标准适用于交通安全设施逆反射性能便携式测量仪器，不适用于实验室内15m和30m标准几何条件下的绝对逆反射测量系统。
2规范性引用文件
下列文件中的条款通过在本标准中引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191·-2008，ISO780：1997，MOD） GB/T1408.1绝缘材料电气强度试验方法第1部分；工频下试验（GB/T1408.1一2006，
IEC60243-1:1998,IDT)
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温（GB/T2423.1- 2008,IEC60068-2-1:2007,IDT)
GB/T2423.2电工电子产品环境试验 金第2部分：试验方法试验B：高温（GB/T2423.2 2008,IEC60068-2-2:2007,IDT)
GB/T2423.3电工电子产品环境试验第2部分：试验方法 试验Cab：恒定湿热试验 (GB/T2423.3-2006,IEC60068-2-78:2001,IDT)
GB/T2423.10电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） (GB/T2423.10—2008,IEC60068-2-6:1995,IDT)
GB/T7922照明光源颜色的测量方法 GB/T22084.1含碱性或其他非酸性电解质的蓄电池和蓄电池组 且便携式密封单体蓄电池第
1部分：镉镍电池
GB/T22084.2含碱性或其他非酸性电解质的蓄电池和蓄电池组 且便携式密封单体蓄电池第 2部分：金属氢化物镍电池
JJG213分布（颜色）温度标准灯检定规程 JJG(交通)059逆反射测量仪计量检定规程
3术语和定义
下列术语和定义适用于本标准。
3. 1
送反射retroreflection 反射光从接近入射光的反方向返回的一种反射。当人射光方向在较大范围内变化时，仍能保持这
种性质。
［JT/T688--2007，定义2.1]
1 GB/T263772010
观测轴
光探测器
入射角阝（试样对光探测器张角）
参考轴
试样
参考中心
光源
观测角α试样对光源张角
照明轴
图1 逆反射系统术语及光学测试原理
第
B
P
观察轴
照明轴
图2逆反射测试的角度参考系统
4组成与分类 4.1组成
逆反射测量仪一般由光源、接受器、光学系统、数据处理单元、电源、机壳等部分组成。 4.2分类
按测量对象分为逆反射标志测量仪、逆反射标线测量仪、突起路标测量仪三类，
