ICS 13.220.50 C 82
GE

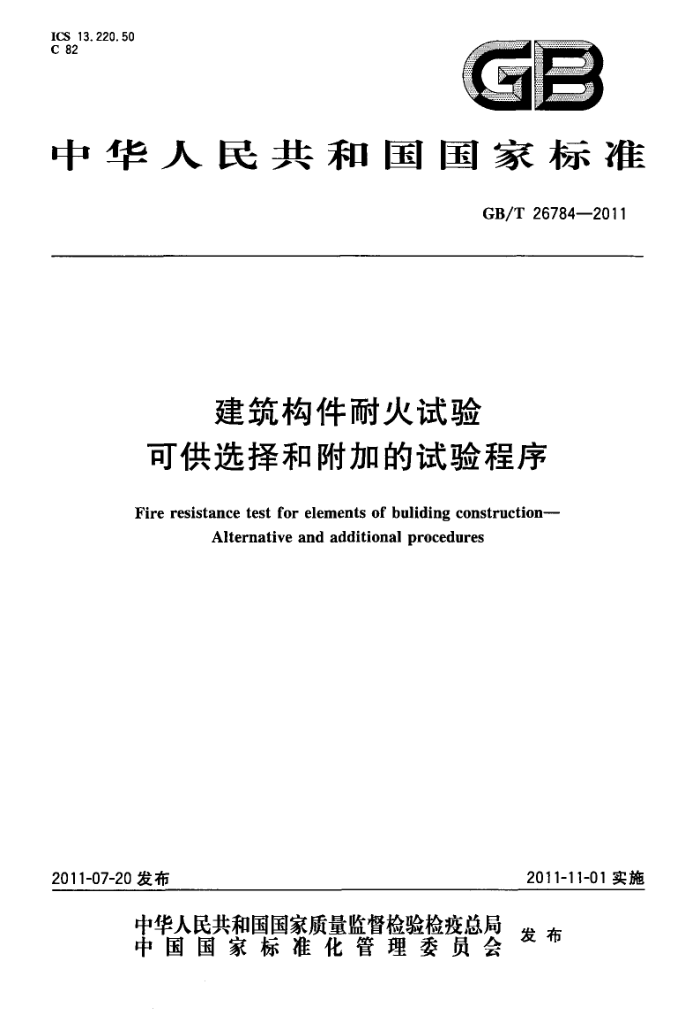

中华人民共和国国家标准
GB/T26784—2011
建筑构件耐火试验
可供选择和附加的试验程序
Fire resistance test for elements of buliding construction--.
Alternative and additional procedures
2011-11-01实施
2011-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26784—2011
目 次
前言 1范围
m
规范性引用文件 3术语和定义
2
可供选择的升温曲线
4
2
5附加的试验程序附录A（资料性附录）本标准与EN1363-21999的章条编号对照附录B（资料性附录）本标准与EN1363-2：1999的技术性差异及其原因附录C（资料性附录） 不同火灾升温曲线的可能应用场景指南附录D（资料性附录） 喷水冲击试验应用指南
12 14 15 16 GB/T26784—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准参考了EN1363-2：1999《耐火试验第2部分：可供选择和附加的试验程序》（英文版）的技
术内容。
本标准与EN1363-2：1999相比在结构上有较多调整，附录A列出了本标准与EN1363-2：1999的章条编号对照一览表。
本标准与EN1363-2：1999相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标识，附录B给出了相应技术性差异及其原因的一览表。
本标准由中华人民共和国公安部提出。 本标准由全国消防标准化技术委员会建筑构件耐火性能分技术委员会（SAC/TC113/SC8)归口。 本标准起草单位：公安部天津消防研究所。 本标准主要起草人：李希全、赵华利、韩伟平、黄伟、董学京、李博、阮涛、刁晓亮、白淑英、王岚。
Ⅲ GB/T26784—2011
建筑构件耐火试验
可供选择和附加的试验程序
警告：建筑构件的耐火试验存在潜在的危险，在耐火试验过程中可能产生有毒和/或有害的烟尘和烟气。在试件安装、试验和试验后残余物的清理过程中，也有可能出现机械危害和操作危险。应对所有潜在的危险及对健康的危害进行评估，并作出安全预告。应颁布操作规程，对相关人员进行必要的培训，确保实验室工作人员按操作规程操作。
1 范围
本标准规定了建筑构件在特定火灾环境条件下进行耐火试验时可供选择的火灾升温曲线和其他可附加的试验程序。可供选择的火灾升温曲线包括碳氢（HC)升温曲线、室外火灾升温曲线、缓慢升温曲线、电力火灾升温曲线和隧道火灾RABT-ZTV升温曲线，可附加的试验程序包括重物冲击试验程序、 喷水冲击试验程序和辐射热测量程序。
本标准适用于需要在特定的火灾升温曲线条件下进行耐火试验和/或需要在耐火试验过程中附加其他试验的建筑构件或建筑配件。
除非对任何一种可供选择的火灾升温曲线有特殊需要，否则耐火试验仍应采用GB/T9978.1规定的标准温度-时间曲线。当有特殊需要时，可根据有关要求选择进行附加的重物冲击试验、喷水冲击试！验或辐射热测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5907消防基本术语第一部分 GB6246有村里消防水带性能要求和试验方法 GB8181消防水枪 GB/T9978.1建筑构件耐火试验方法第1部分：通用要求（GB/T9978.1一2008，ISO834-1：
1999,MOD)
GB/T9978.4建筑构件耐火试验方法第4部分：承重垂直分隔构件的特殊要求（GB/T9978.4一
2008,ISO834-4:2000,MOD)
GB/T9978.8建筑构件耐火试验方法第8部分：非承重垂直分隔构件的特殊要求 (GB/T9978.82008,ISO834-8:2002,MOD)
GB12514.1消防接口第1部分：消防接口通用技术条件 GB12514.2消防接口第2部分：内扣式消防接口型式和基本参数
3术语和定义
GB/T5907、GB/T9978.1界定的以及下列术语和定义适用于本文件。
1 GB/T267842011
3. 1
热通量heatflux 测量仪器接收面上接收到的单位面积热量值，包括对流热和辐射热。
4可供选择的升温曲线
4.1碳氢(HC)升温曲线 4.1.1总则
评价建筑构件在液态碳氢化合物火灾条件下的耐火性能时，可以采用4.1.2规定的碳氢（HC)升温曲线进行耐火试验。 4.1.2温度-时间曲线
对于碳氢（HC)火灾，耐火试验炉内的温度-时间关系用式（1）表示：
T1080(1—0.325e0.1674-0.675e-2.5)+T。
(1)
式中： t一一试验进行的时间，单位为分钟（min）； T一一试验进行到时间t时试验炉内的平均温度，单位为摄氏度(℃）； T。-一试验开始前试验炉内的初始平均温度，要求为5℃～40℃。 当式(1)中的T。取值为20℃时，碳氢（HC)火灾的标准温度-时间曲线见图1。该火灾升温曲线的
可能应用场景参见附录C。
1 200 g 1 000 F 800 a./
600
400
200
0
120 150 180 210 240 270 t/min
30
60
90
图1碳氢(HC)火灾的标准温度-时间曲线
4.1.3炉温偏差要求
按碳氢（HC)火灾的标准温度-时间曲线进行耐火试验时，耐火试验炉内热电偶测得并记录的炉内实际平均温度-时间曲线下的面积，与标准规定温度-时间曲线下的面积的偏差（d。）用式（2)表示，d。值应控制在以下范围内：
a）d≤15%，当560时。 2
