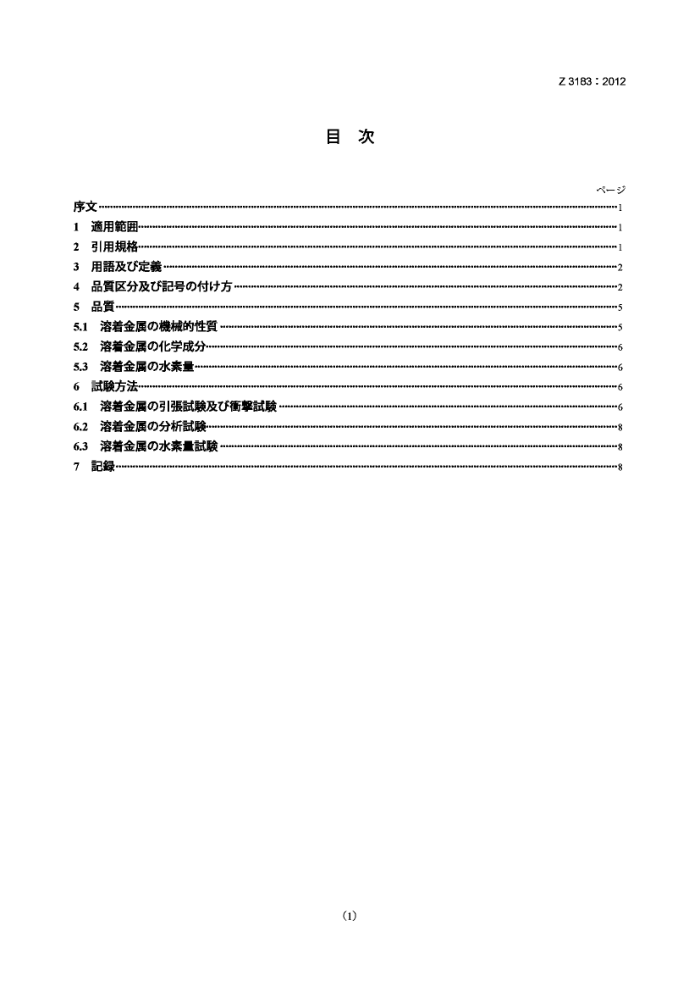

Z 3183 : 2012
目次
一沙
序文 1 適用范困
2 引用规格 3用语及定羲品算区分及号の付方
4
5 品寶. 5.1 溶着金属の機械的性質 5.2 溶着金属の化学成分 5.3溶着金属の水素量. 6試方法 6.1溶着金属の引張试及衡撃试 6.2溶着金属の分析試 6.3溶着金属の水素量试 7 記绿
(1) Z 3183 : 2012
李元力去
乙の规格法，工業標弹化法第14条上下用寸第12条第1项の规定记基老，社团法人日本溶接协会（JWES），工業標举原案具日本工業规格老改正八七の申出，日本工業標華調查会の窑截龙释，释济産業大臣改正乙龙日本工業规格下。 机，JISZ3183:1993改正机，の规格置换5。 の规格法，著作法保護对象著作物。 乙の规格の一部办，特計椎，出顔公筱の特計出顾又法美用新案榷记抵触式可能性乙七记注意老唤起。释淆產業大臣及日本工業標華調查会法，乙の亦特浒榷，出顔公開俊の特計出顔及美川新案耀雄懿，任达龙
(2) JIS Z 3183: 2012
日本工業规格
炭素鋼及么低合金鋼用
开一沙一勺溶着金属の品質区分 Classificationfordepositedmetalofsubmergedarcwelding
forcarbonsteelandlowalloysteel
序文乙の规格法，1988年制定机，の筱2回の改正释今日至。前回の改正法1993年行，の俊の规格票の棣式改正八の趣鋼材のS改正对応改正。
1適用困乙の规格法，炭素鋼及低合金鋼（高张力鋼，耐熟鋼及耐候性鋼）の溶接用机一一溶接材料得机溶着金属（以下，溶着金属。）の品實区分（機械的性實及化学成分）规定。
2引用规格次规格，の规格，の规格の规の一成。の引用规格法，飞の最新版（追龙含书。）龙適用寸。
JISG1201铁及U鋼一分析方法通则 JISG1211规格烊铁及乙一炭案定方法 JISG1212缺及鋼—计V素定量方法 JISG1213跌及鋼－定量方法 JISG1214跌及鋼-b定量方法 JISG1215规格群铁及U鋼一硫黄定量方法 JISG1216及鋼一二岁定量方法 JISG1217 及鋼定量方法 JISG1218 跌及網一定量方法 JISG1219 铁及網一铜定量方法 JIS G1253 跌及鋼一又八一放電尧光分光分析方法 JIS G1256 铁及凸鋼一萤光X線分析方法 JISG1257 跃及凸鋼一原子吸光分析方法 JISG1258规格群铁及U鋼-ICP尧光分光分析方法 JIS G3101 一般横造用压延鋼材 JIS G3103 及压力容器用炭素钢及鋼钢板 JISG3106 溶接造用压延鋼材 2 Z 3183 : 2012
JISG3114 溶接造用耐候性熟間压延鋼材 JISG3115 压力容器川翻板 JISG3119 及容器用及板 JIS G3120 压容器用调型鋼及鋼鋼板 JIS G3128 溶接造用高降伏点鋼板 JIS G 3140 橘梁用高降伏点鋼板 JIS G 4109 及压力容器用么鋼板 JISZ3001-1 溶接用语一第1部：一般 JISZ3001-2溶接用語一第2部：溶接方法 JISZ3111 溶着金属の引及U衡撃試方法 JISZ3118 鋼溶接部の水素量测定方法 JISZ3351 炭素鋼及低合金鋼用溶接 JISZ3352 溶接用
3用語及定羲
乙の规格用V主用语及定法，JISZ3001-1及JISZ3001-2。
4品實区分及記号の付付方溶金属の品区分法，溶金底の最小服强，中一吸收工半一，主川和及溶金属①化学成分记上2下区分，記号の付计方注，图1记。 规定品区分の全，表6～表8。，使用の粗合世世示场合の表示方法，2の。
C
2
溶着金属の化学成分の記号（表3～表5记上。）溶着金属の主亦用鋼種の記号（表2记上。）溶着金属の吸收の記号（14，表6～表8。）溶金属の最小限の记（表1。）溶接の号
1一品区分の記号の付方
S623-H3AC—(M5—CB)
JISZ3352记上種類（略号） JISZ3351上秤（略）溶接雷流の種類及乙性「AC，DC（+）又DC（一）溶着金属の品實区分
网2一使用岁久の朝合世溶差金属の品置区分の表示方法の例 3
Z 3183 : 2012
表1一溶着金属の最小引张强去
单位 MPa
記号 溶着金属の最小引張强 記号 溶着金属の最小引强
410 490 490 520 560 570 570
42 50 50J a) 53 57 58 58J a) 注) 記号50J， 58J，80Jの最小引张强，机机記号50，58，80同
62 64 70 71 80 80J ) 一
610 630 690 700 780 780
下， 降伏点又法0.2%耐力翼 （表6及表8参照)。
表2一溶着金属の主存適用網種
記号記号 A
記号 s H
主適用網种
主存適用钢種
炭素鋼高张力钢
耐热鋼耐候性鋼
表3一溶着金属の化学成分 (主本適用鋼種：炭素钢及高张力鋼）
单位% (實量分率) 化学成分 P
記号記号衣
C, Si, Mn
s
0.035以下 0.035以下 0.030以下 0.030以下 0.025以下 0.025以下 0.020以下 0.020以下
- 一一一
1 2 3 4
表4一溶着金属の化学成分 (主適用網種：耐熟鲷)
单位% (實量分率)
記号 M CM 0.15 0.60 1.50 0.030 0.030 0.40 0.25 a) 0.40~ 0.40~
化学成分 S Cu a) Ni Cr Mo
c Si Mn P 0.15 0.60 2.00 0.030 0.030 0.40 0.25 a) 0.15 a) 0.40~ 以下 以下 以下 以下 以下 以下 以下 以下 0.65 以下 以下 以下 以下 以下 以下 以下 0.65 0.65
1CM 0.15 0.60 1.50 0.030 0.030 0.40 0.25 a) 1.00~ 0.40~
以下 以下 以下 以下 以下 以下 以下 1.50 0.65
2CM 0.15 0.50 1.50 0.030 0.030 0.40 0.25 °) 2.00~ 0.90~
以下 以下 以下 以下 以下 以下 以下 2.50 1.20
3CM 0.15 0.50 1.50 0.030 0.030 0.40 0.25 a) 2.65~ 0.90~
以下 以下 以下 以下 以下 以下 以下 3.65 1.20
5CM 0.15 0.60 1.50 0.030 0.030 0.40 0.25 a) 4.50~ 0.40~
以下 以下 以下 以下 以下 以下 以下 6.00 0.65
MN 0.15 0.60 0.90~ 0.030 0.030 0.40 0.40~ 0.60 *) 0.35~
以下 以下 2.30 以下 以下 以下 1.70 以下 0.70 4 Z 3183 : 2012
表4一溶着金属の化学成分（主本用鋼種：耐熟鋼）（去）
注) 含有量力明5力记微量下右了下， の表の规定值十分满足予想
場合达，分析省略寸乙下。
表5一溶着金属の化学成分 （主適用網種：耐候性锅）
单位 %（實量分率）
記号 W1 0.12 0.90 0.60~ 0.030 0.030 0.30~ 0.05~ 0.45~ -
化学成分 s
Mo
Si
Ni
Cr
Mn
Cu
P
C 以下 以下 2.20 以下 以下 0.60 0.70 0.75
W2 0.12 0.90 0.60~ 0.030 0.030 0.30~ 0.60~ 0.45~ 0.80
以下 以下 2.20 以下 以下 0.60 4.00 1.20 以下 W3 0.12 0.90 0.60~ 0.030 0.030 0.60 1.20~ 1.20 0.90
以下 以下 2.20 以下 以下 以下 4.00 以下 以下 P1 0.12 0.90 0.60~ 0.030 0.030 0.20~
0.30~ 一 0.60
以下 以下 2.20 以下 以下 0.50 P2 0.12 0.90 0.60~ 0.030 0.030 0.20~ 0.60~ 0.30~
以下 以下 2.20 以下 以下 0.50 4.00 1.20
表6一溶着金属の機械的性寶（主存用網種：炭素鋼及女高张力鋼）
引张强 降伏点又法 伸 衡撃試 一吸
温度 收工不儿半一 ℃
品實区分の記号
0.2%耐力*)
%
MPa 410以上
MPa 300以上 22以上 0
J 27以上 47以上 27以上 47以上 47以上 27以上 47以上 27以上 47以上
S421-S S422-S S501-H S502-H S50J2-H S531-H S532-H S581-H S582-H S583-H S584-H S58J2-H
490以上 390以上 20以上 0 490以上 400以上 20以上 0 520以上
420以上 19以上 0 490以上 18以上 -5
570以上
-20 27以上
47以上
570以上 500以上 18以上 -5 47以上
S621-H1, S621-H2, S621-H3, S621-H4 610以上 S622-H1, S622-H2, S622-H3, S622-H4 S623-H1, S623-H2, S623-H3, S623-H4 S624-H1, S624-H2, S624-H3, S624-H4 S701-H1, S701-H2, S701-H3, S701-H4 690以上 S702-H1, S702-H2, S702-H3, S702-H4 S703-H1, S703-H2, S703-H3, S703-H4 S704-H1, S704-H2, S704-H3, S704-H4 S801-H1, S801-H2, S801-H3, S801-H4 780以上 S802-H1, S802-H2, S802-H3, S802-H4 S803-H1, S803-H2, S803-H3, S803-H4 S804-H1, S804-H2, S804-H3, S804-H4
17以上 -5
27以上 47以上
500以上
-20 27以上
47以上 27以上 47以上
550以上 16以上 -5
-20 27以上
47以上 27以上 47以上
670以上 15以上 -5
-20 27以上
47以上 5
Z 3183 : 2012
表6一溶着金属①機械的性算（主存滴用種：炭素铜及高张力） (統去)
降伏点又法 伸 街撃試 吸 0.2%耐力°
引张强古
温度 收工一 ℃
品實区分の记号
%
MPa
MPa 700以上 15以上 -20
J 47以上
S80J4-H1,S80J4-H2,S80J4-H3，S80J4-H4 780以上注”降伏点力，0.2%耐力力在試成精青本记明記实3。
表7一溶着金属の機械的性質 直（主衣適用種 重：耐熟钢）
引张强 降伏点又达 伸 衡撃試 吸
0.2%耐力)
温度 收工半 ℃
品質区分の記号
MPa 490以上 390以上 22以上 10
MPa
%
J 27以上 34以上 27以上
S501-M, S501-5CM S502-M, S502-5CM S571-M, S571-CM, S571-1CM, S571-2CM S571-3CM, S571-5CM S572-M, S572-CM, S572-1CM, S572-2CM S572-3CM, S572-5CM S641-CM, S641-1CM, S641-2CM, S641-3CM 630以上 530以上 17以上 10 27以上
0
560以上 460以上 19以上 10
34以上
0
34以上 27以上 34以上 40以上 40以上
S642-CM, S642-1CM, S642-2CM, S642-3CM S711-1CM, S711-2CM, S711-3CM S712-1CM,S712-2CM,S712-3CM S571-MN S572-MN S641-MN S642-MN 注記 表中の值法全6.1g）の热处理俊の值示。 注) 降伏点力，0.2%耐力办老试赖成粘之记明记名。
0
700以上 600以上 16以上 10
0 0
560以上 460以上 19以上 630以上 530以上 17以上 0 47以上
-10 -10
47以上
表8一溶着金属の機械的性質 （主存適用鋼種：耐候性鋼）
引强 降伏点又法 伸么 衡撃贰 吸
0.2%耐力)
温度 收工 ℃
品算区分の記号
MPa 490以上 490以上 570以上 570以上 780以上
% 20以上 0
MPa 390以上
J 27以上 47以上 47以上 27以上 47以上 47以上 47以上
S501-AW1,S501-AW2,S501-AP1 S502-AW1,S502-AW2,S502-AP1 S50J2-AW1,S50J2-AW2 S581-AW1,S581-AW2,S581-AP1 S582-AW1,S582-AW2,S582-AP1 S58J2-AW1,S58J2-AW2,S58J2-AP2 S80J4-AW2,S80J4-AW3 注降伏点力，0.2%耐力办在試驗成精青本记明記寸。
400以上 20以上 0 490以上 18以上 -5 500以上 18以上 -5 700以上 15以上 -20
5品質 5.1 溶着金属の機械的性溶着金属の引张强，降伏点又法0.2%耐力，伸及一吸收半一，6.1の方法試行七，表6～表8適合计机战5V。 6 Z 3183 : 2012 5.2 溶着金属の化学成分溶金底の化学成分法，6.2の方法分析试驗行，表3～表5合机法5
5.3 溶着金属の水素量主亦適用钢種の記号H（高张力钢）の場合记法，溶着金属の水素量法，6.3の方法记試驗老行，表9合。
表9一溶着金属の水索量
单位mL/溶准金属100g
水素量 8.5以下 6.0以下规定匕
溶着金属の最小引强去の記号
62, 70 80, 80J 上记以外
試方法 6.1 溶着金属の引张試及衡攀試溶着金属の引张鼠龄及女衡擎試，次记上名。 ，a)～h）以外の项目V，JSz3111。
6
試用，S3351合の，の，の，4.0
a)
mm又4.8mm。，受渡当事者間の定以外の飞行。 用，S3352合の，の，造業者の推奖寸条件下乾燥行。 溶着金属の試使用試板の材實法，表10。龙，使用場合， JISG3101のSS400，JISG3106のSM400ASM400C若 b)
c)
表10一試板の材質
主次適用網種及の号炭素鋼S 高张力鋼H
品實区分の記号) S42O-S S50O-H S50J2-H, $53O-H, S58O-H S58J2-H S62O-HO S70O-HC S80O-HO S80J4-HO
試驗板の材實
JISG3106のSM400A，SM400B又SM400C JISG3106のSM400A，SM400B若L<法SM400C又法SM490A， SM490B若L<法SM490C JISG3106のSM490A，SM490B若L<法SM490C又JISG3140 ①SBHS400 JISG3106のSM570又JISG3115のSPV450 JISG3106のSM570，JISG3115のSPV450若L

上一章：HG/T 4752-2014 整体浇铸乙烯基树脂混凝土电解槽 下一章：GB 50296-2014 管井技术规范
