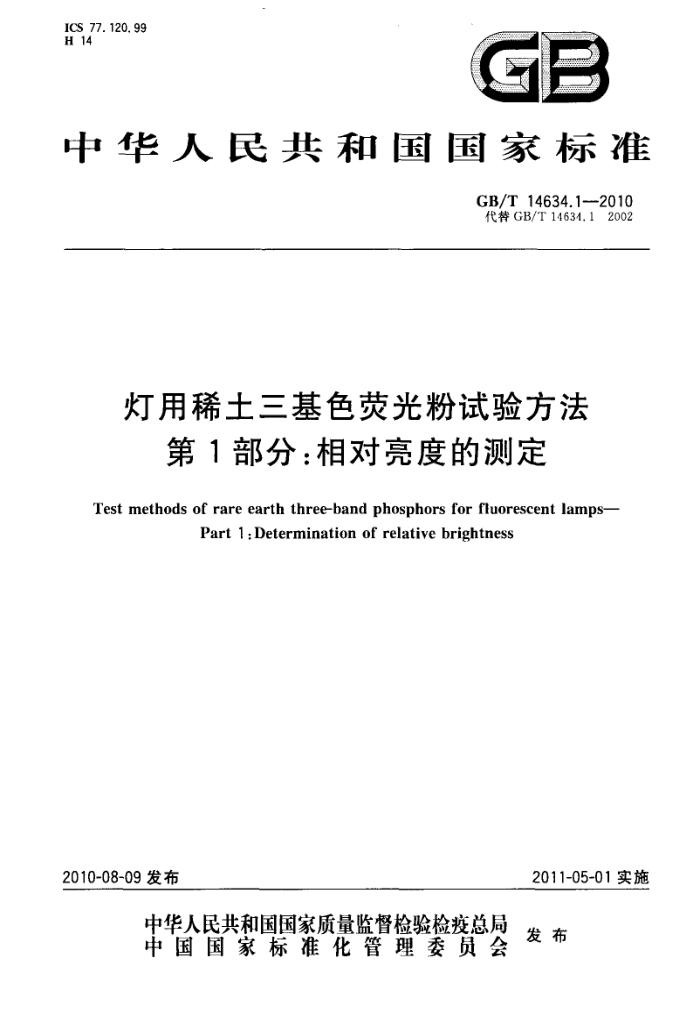

ICS 77. 120. 99 H 14
GB
中华人民共和国国家标准
GB/T14634.1-2010 代替GB/T14631.12002
灯用稀土三基色荧光粉试验方法
第1部分：相对亮度的测定
Test methods of rare earth three-band phosphors for fluorescent lamps-
Part 1:Determination of relative brightness
2010-08-09发布
2011-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T14634.1—2010
前 言
GB/T14634《灯用稀土三基色荧光粉试验方法》共分7个部分：
第1部分：相对亮度的测定；第2部分：发射主峰和色度性能的测定；
-—第3部分：热稳定性的测定；
第4部分：电传感法粒度分布测定；第5部分：密度的测定；第6部分：比表面积的测定；第7部分：热猝灭性的测定。
-
本部分为第1部分。 本部分是对GB/T14634.1 2002《灯用稀土三基色荧光粉试验方法 相对亮度测定》的修订。 本部分与GB/T14634.1---2002相比，主要变化如下：一增加了精密度条款；
-对标准文本进行了编辑性修改。 本部分由全国稀土标准化技术委员会提出并归口。 本部分负责起草单位：江门市科恒实业股份有限公司。 本部分参加起草单位：上海跃龙新材料股份公司、厦门通士达新材料有限公司、杭州大明荧光材料
有限公司、陕西彩虹荧光材料公司。
本部分主要起草人：黄瑞甜、陈饶。 本部分参加起草人：张飞、戴茜玲、何海燕、王伍宝。 本部分所代替标准的历次版本发布情况为：
GB/T14634.11993GB/T14634.12002。
1 GB/T 14634.12010
灯用稀士三基色荧光粉试验方法
第1部分：相对亮度的测定
1范围
GB/T14634的本部分规定了灯用稀土三基色荧光粉相对亮度的测定方法。 本部分适用于灯用稀土三基色荧光粉相对亮度的测定。
2方法原理
灯用稀土三基色荧光粉在253.7nm紫外线激发下发出可见光，通过经V(>）函数校正的光电探测器将它转换成光电流或光电压，记录此值，然后与同类标准荧光粉在同样条件下测得的光电流或光电压值比较，得出灯用稀士三基色荧光粉的相对亮度。 3仪器与装置 3.1试样的激发、测量条件 3.1.1“0/d”是指激发光方向与试样表面垂直，用积分球收集试样荧光。积分球内壁涂无荧光中性没反射材料，反射比（80士5）%。 3.1.2“45/0”是指激发光方向与试样表面法线方向成45°，接受方向垂直试样的表面。 3.1.3“0/45”是指激发光方向与试样表面垂直，接受方向与试样表面法线成45°。 3.2仪器原理
仪器原理示意图见图1。
仪表读数
激发光源
滤光片
试样
探测器
图 1
3.3激发光源
发射253.7nm紫外线低压汞灯，功率为2W～20W，配253.7nm紫外滤光片，该滤光片的峰值透射比大于10%，在300nm～800nm波长范围内透射比不大于0.1%；激发光源的稳定度不低于0.2%。 3.4样品盘
用不锈钢制作，内径≥20mm，边缘宽度≤0.5mm，深度≥3mm。 3.5光电探测器
相对光谱响应率与V(>)一致，探测器的光谱响应率符合一级V(>)光电探测器的要求。 3.6读数仪表
读数仪表的线性优于0.2%，对标准荧光粉，仪器显示最大读数不小100，分辨率不低于0.1。 3.7标准荧光粉的选择
按表1的规定，选择与待测试样相对应的标准荧光粉。
I GB/T14634.1—2010
表 1
待测试样荧光粉牌号
相对应的标准荧光粉国家标准样品编号
200000（红粉） 200101A（单峰蓝粉） 200101B(双峰蓝粉）
GSB04-1650—2003 GSB04-1652 --2003 GSB04-1653 ---2003 GSB04-1651-2003
200202（绿粉）
4分析步骤
4.1将试样和标准荧光粉分别装入样品盘内，用平面玻璃压平，使表面平整。标准样品只能使用--次。 4.2用253.7nm紫外线稳定激发试样和标准荧光粉。 4.3用光电探测器将试样与标准荧光粉发出的光转换成光电流（或光电压），并记录数值。试样和标准荧光粉连续重复读数三次，相对偏差不应超过0.5%。取算术平均值进行计算。 5测试结果的表述
按式（1)或式（2)计算试样的相对亮度（B,）：
I Io
B,(%) = X BA B,(%) : V X BA
.( 1 )
...( 2 )
1
V.
式中： I 试样的光电流； I. 标准荧光粉的光电流； V ·试样的光电压； V. 标准荧光粉的光电压； B.-标准荧光粉相对亮度（%）。
-
6精密度 6. 1 重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r)的情况不超过5%，重复性限（r)按表2数据采用线性内插法求得。
表 2 相对充度（B.)/%
试样牌号 200000(红粉)
重复性限（r)/%
105.4 91. 8 111.8 102.0
1. 0 1. 1 1. 3 0. 7
200101A(单峰蓝粉) 200101B(双峰蓝粉)
200202（绿粉）
注：重复性限（r)为2.8×Sr,Sr为重复性标准差。 6.2允许差
实验室之间相对亮度分析结果的差值应不大于表3所列允许差。
2 GB/T 14634.1—2010
表 3
试样牌号 200000（红粉）
允许差(%) 2. 0 3. 0 3. 0 2. 0
200101A（单峰蓝粉） 200101B(双峰蓝粉）
200202(绿粉）
