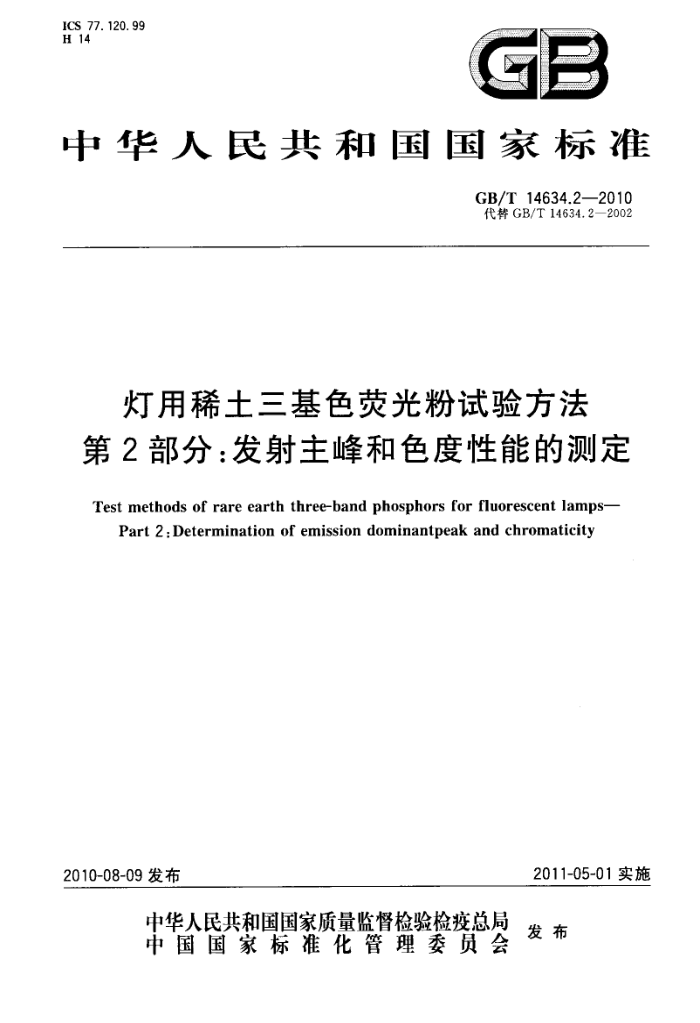

ICS. 77. 120. 99 H 14
GB
中华人民共和国国家标准
GB/T14634.2—2010 代替GB/T14634.2—2002
灯用稀土三基色荧光粉试验方法第2部分：发射主峰和色度性能的测定
Test methods of rare earth three-band phosphors for fluorescent lamps-
Part 2:Determination of emission dominantpeak and chromaticity
2011-05-01实施
2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T14634.2--2010
前言
GB/T14634《灯用稀土三基色荧光粉试验方法》共分7个部分： .-第1部分：相对亮度的测定；
第2部分：发射主峰和色度性能的测定；第3部分：热稳定性的测定；第4部分：电传感法粒度分布测定；第5部分：密度的测定；第6部分：比表面积的测定；第7部分：热猝灭性的测定。
-
本部分为第2部分。 本部分是对GB/T14634.2-2002《灯用稀土三基色荧光粉试验方法发射光谱和色度性能测定》
的修订。
本部分与GB/T14634.2--2002相比，主要变化如下：
范围中修改为“本部分适用于灯用稀上三基色荧光粉发射主峰、色品坐标、显色指数等色度性能参数的测定”；规范性引用文件中增加CIE15色度学，CIE1931标准色度观察者，CIE1976Lu*u颜色空间和u，"均勾色品标度图；调整了部分分析条件；
.··增加了精密度条款； --对标准文本进行了编辑性修改。 本部分的附录A为资料性附录。 本部分由全国稀土标准化技术委员会提出并归口。 本部分负责起草单位：江门科恒实业股份有限公司。 本部分参加起草单位：上海跃龙新材料股份公司、杭州远方光电信息有限公司、杭州大明荧光材料
有限公司、厦门通士达新材料有限公司、有研稀土新材料股份有限公司、陕西彩虹荧光材料公司。
本部分主要起草人：卢杰山、黄瑞甜。 本部分参加起草人：陈惠新、闵芳胜、何海燕、戴茜玲、何涛、上伍宝。 本部分所代替标准的历次版本发布情况为：
GB/T14634.21993,GB/T14634.2---2002。 GB/T14634.2--2010
灯用稀土三基色荧光粉试验方法第2部分：发射主峰和色度性能的测定
1范围
GB/T14634的本部分规定了灯用稀土三基色荧光粉发射主峰和色度性能的测定方法。 本部分适用于灯用稀土三基色荧光粉发射主峰、色品坐标、显色指数等色度性能参数的测定。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T5702光源显色性评价方法 CIE15-2004色度学 CIE1931标准色度观察者 CIE1976L'uu颜色空间和u，v均匀色品标度图
3方法原理
试样在253.7nm紫外线激发下发射出的可见光，经光谱辐射测试仪分光与光电转换，把单色光信号转成电信号，再经标准灯校正，获得与光强对应的电信号值；按一定的波长间隔测得整个可见光波段，获得该试样在整个可见光波段相对发射光谱功率分布，再根据CIE152004计算各种色度性能参数。 4仪器 4.1测量系统装置 4.1.1光谱辐射测试仪，测试仪必须满足下列指标要求。 4.1.1.1波长不确定度：标准偏差不大于0.5nm； 4.1.1.2波长重现性：标准偏差均不大于0.2nm； 4.1.1.3测量标准灯：按CIE1976色品坐标u，V，标准重现性优于0.0003，标准A光源自身稳定性 u，优于0.0001； 4.1.1.4测量荧光粉试样：按CIE1976色品坐标u，，标准偏差不大于0.0005（连续3次以上）。 4.1.2激发、测试条件：激发（照射）光线与试样（或漫反射白板）表面法线方向成45°，接受方向垂直试样表面（45/0）；或激发光线与试样表面垂直，接受方向与试样表面法线成45°（0/45）。 4.1.3漫反射白板要求：计量部门标定过的压制分析纯BaSO。 4.2激发部件
253.7nm紫外线低气压汞灯加配滤色片，滤色片峰值透射比应大于10%，300nm～800nm的透
射比不大于0.01%，253.7nm辐射强度稳定度优于0.2%/10min，否则应加补偿。 4.3校正部件 4.3.1波长校正灯：波长为404.66nm、435.88nm、546.07nm的低气压汞特征谱线，另外还应有大于 600nm的谱线。如波长为656.10nm的氛谱线，或波长为632.80nm的Hc-Ne激光，或汞氩灯在 600nm~800nm间的谱线等。
1 GB/T14634.2—2010
4.3.2光谱响应校正灯：经过国家计量部门检定的已知光谱功率分布的标准光源，并按国家计量部门规定送检。 5测试步骤 5.1光谱辐射测试仪波长校正
分光仪波长读数和被测光源实际波长对应关系的校正：用满足4.3.1条件的已知波长的光源，校正分光仪出射波长与仪器波长读数。校正后测试此波长的光源多次，测得波长与已知波长关系应满足 4.1.1.1与4.1.1.2要求。 5.2光谱辐射测试仪光谱响应的校正 5.2.1将漫反射白板放置于试样位置，用光谱响应校正灯按4.1.2要求照射漫反射白板。 5.2.2调正仪器灵敏度，使光谱辐射仪处于线性工作区。 5.2.3选择合适的仪器带宽，带宽一般为1nm或5nm。 5.2.4从380nm~780nm按确定的△入顺序记录光电信号。 5.2.5校正后测试此光谱响应校正灯及较高色温的试样，应满足4.1.1.3与4.1.1.4要求。按式（1）计算出系统光谱响应函数α(入)：
a() = S, (a)
(1)
I,(A)
式中： α(入) 系统光谱响应函数； S。（A)-校正光源的相对光谱功率分布 I。 (A) 测得的光电信号。
5.3测试 5.3.1激发灯满足4.2要求，激发灯与试样位置满足4.1.2，激发试样。 5.3.2从380nm~780nm按-定的波长间隔测得试样光电信号I(入）。 5.3.3按式（2)计算试样相对光谱功率分布：
S() = I() ×α()
·(2)
式中： S(>）.··试样的相对光谱功率分布； I(入)——测得的光电信号； α(入) 系统光谱响应函数。
6测试结果表述 6.1色品坐标 6.1.1按CIE1931XYZ系统计算色品坐标：，y； 6.1.2按CIE1976UCS系统计算色品坐标：u，u。 6.2发射主峰波长
由5.3.3求得的相对光谱功率分布中，能量最大的发射峰所对应的波长为发射主峰，所得值的准确性为入士（△入/2)，其中△入是测量带宽。 6.3显色指数
灯用稀土三基色混合荧光粉考察显色指数，根据GB/T5702，由所测得的相对光谱功率分布计算试样的显色指数。 2 GB/T14634.2—2010
7精密度 7.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r)的情况不超过5%，发射主峰和色品坐标的重复性限按表1和表2数据采用线性内插法求得。
表 1 发射主峰(a)/nm
试样牌号 200000(红粉)
重复性限（r)/nm
0. 1 0. 8 1. 2 0. 1
610 451 454 545
200101A(单峰蓝粉） 200101B(双峰蓝粉）
200202（绿粉）
注：重复性限（r)为2.8×Sr，Sr为重复性标准差。
表 2
试样牌号 200000（红粉）
色品坐标工 色品坐标工的重复性限（r) 色品坐标y 色品坐标的重复性限（r）
0.000 4 0.000 6 0. 000 9 0.000 5
0.649 5 0.146 1 0.1427 0.326 9
0.000 4 0.000 4 0. 000 5 0.000 5
0.346 3 0.0658 0.138 6 0.5964
200101A（单峰蓝粉） 200101B(双峰蓝粉)
200202（绿粉）注：重复性限（r)为2.8×Sr，Sr为重复性标准差。
7.2允许差
实验室之间发射主峰(>)和色品坐标（工，>)分析结果的差值应不大于表3所列的允许差。
表3
发射主峰(a)允许差/nm
色品坐标(r,y)允许差
试样牌号 200000（红粉）
1 5 5 2
200101A（单峰蓝粉） 200101B(双峰蓝粉）
0.003 0
200202（绿粉）
