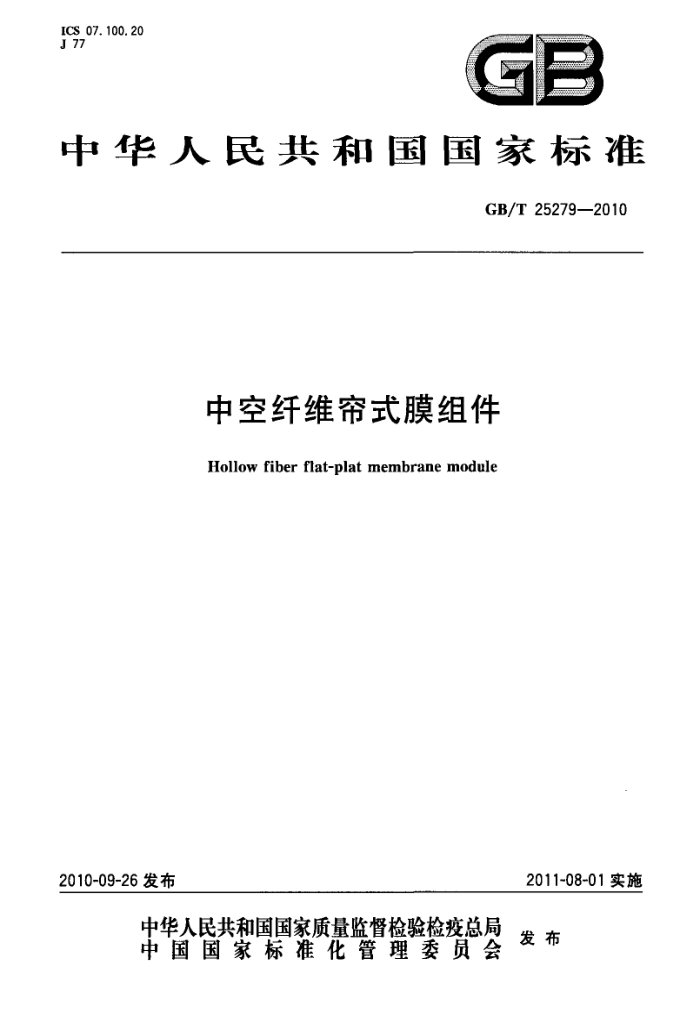

ICS 07.100.20 J 77
中华人民共和国国家标准
GB/T25279—2010
中空纤维帘式膜组件
Hollow fiber flat-plat membrane module
2011-08-01实施
2010-09-26发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T25279—2010
前言
本标准由全国分离膜标准化技术委员会提出并归口。 本标准起草单位：天津膜天膜科技有限公司、山东招金膜天有限责任公司、天津膜天膜工程技术有
限公司。
本标准主要起草人：刘建立、王爱民、环国兰、乔宝文、唐小珊、王薇。
I GB/T25279—2010
中空纤维帘式膜组件
1范围
本标准规定了中空纤维帘式膜组件的分类与型号、要求、检测方法、检验规则及标志、包装、运输和贮存。
本标准适用于中空纤维帘式膜组件的生产、科研、使用和管理。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191--2008,ISO780：1997,MOD) GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
(GB/T2828.1—2003,ISO2859-1:1999,IDT)
GB/T4456包装用乙烯吹塑薄膜 GB 5749 生活饮用水卫生标准 GB/T6543 ：运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T9174 一般货物运输包装通用技术条件 GB/T9969 工业产品使用说明书总则 GB/T14436 工业产品保证文件总则 GB/T20103 膜分离技术术语 GB/T20502 膜组件及装置型号命名
3术语和定义
GB/T20103界定的以及下列术语和定义适用于本标准。
3. 1
中空纤维帘式膜组件hollowfiberflat-platmembranemodule 由中空纤维膜、集水管、浇铸槽及封端用树脂浇铸而组成的器件
3. 2
产水量productivity 在规定的运行条件下，膜元件、组件或装置单位时间内所生产的产品水的量。
4 分类与型号
4.1分类
中空纤维帘式膜组件分为中空纤维帘式微孔滤膜组件和中空纤维帘式超滤膜组件两类。
4.2型号 4.2.1型号构成
中空纤维帘式膜组件的型号按GB/T20502的规定编写，由大写英文字母和阿拉伯数字组成，包括中空纤维帘式膜组件代号、公称有效膜面积、膜孔径、中空纤维膜外径、膜材质代号五部分，各部分之间以连字符“_”连接。五部分表述格式如下：
1 GB/T25279-2010
6.3无渗漏性 6.3.1检测装置
检测前应确保检验所需的压力表、安全装置、阀门等附件配置齐全，且检验合格。压力表的准确度等级不小于1.5级，且在检定周期内。 6.3.2检测方法
a）集水管与浇铸槽粘接无渗漏性检测
将中空纤维帘式膜组件的一端吊挂在检验架上。吊挂高度应使集水管待检端没入水中，且没过集水管与浇铸槽粘接处。封住集水管的三个端口，并将未封住的待检端与气源（所用气体为压缩空气或氮气)连接。将待验端的集水管浸入水中，水应没过集水管与浇铸槽粘接处。接通气体，使充气压力增至0.05MPa。保持1min，观察集水管与浇铸槽粘接处有无气泡。若无气泡，则集水管与浇铸槽粘接无渗漏。按同样操作方法，对另-端集水管进行检验。
b）中空纤维膜无渗漏性检测
将中空纤维帘式膜组件平放在检验台上，将集水管的三个端口封闭；从未封闭的端口进行充气（所用气体为压缩空气或氮气），使压力表的示值为0.05MPa关闭气源，保持1min；观察压力表示值；如压力表示值保持在0.04MPa0.05MPa之间，即判定中空纤维膜无渗漏。
6.4产水量 6.4.1检测装置
检测前应确保检测装置所需的压力表、安全装置、阀门等附件配置齐全，且检验合格。压力表的准确度等级不小于1.5级，流量计的准确度等级不小于2.5级，且均应在检定周期内。产水量检测装示意如图2所示。
10
V
1——压力表； 2
一流量计：
3、5、6、7 阀门：
真空泵；
4
8,11- 一堵头；
9- 自来水； 10———箱体; 12- 中空纤维帘式膜组件。
图2产水量检测装置示意图
6.4.2检测方法
产水量检测方法如下： a）按图2所示，将中空纤维帘式膜组件与设备连接。连接完毕后，注入符合GB5749要求的自来
水，并在其浸泡2h。自来水温度应控制在25℃士0.5℃；
4 GB/T25279—2010
一商标：一产品名称；一型号：生产日期；一一产品编号；一一生产企业的名称和地址： —产品执行标准号。
.
8.2包装 8.2.1内包装
每个中空纤维帘式膜组件用符合GB/T4456规定的高密度聚乙烯吹塑薄膜包装，并固定在箱内。 8.2.2外包装
中空纤维帘式膜组件的外包装应符合GB/T9174的规定；包装箱用符合GB/T6543的规定的单瓦楞纸箱；外包装上的储运标志应符合GB/T191的规定。 8.2.3包装箱
包装箱内应附有装箱单、产品合格证、使用说明书等文件。合格证应按照GB/T14436的规定。产品使用说明书应按照GB/T9969编写。 8.3运输
运输、装卸过程中不应受到剧烈的撞击、颠簸、抛掷及重压。 8.4贮存 8.4.1应放暨于室内，室内温度不低于4℃，并要求室内通风干燥，清洁，无腐蚀，无污染，远离冷、 热源。 8.4.2产品使用前禁止打开内包装。
6
