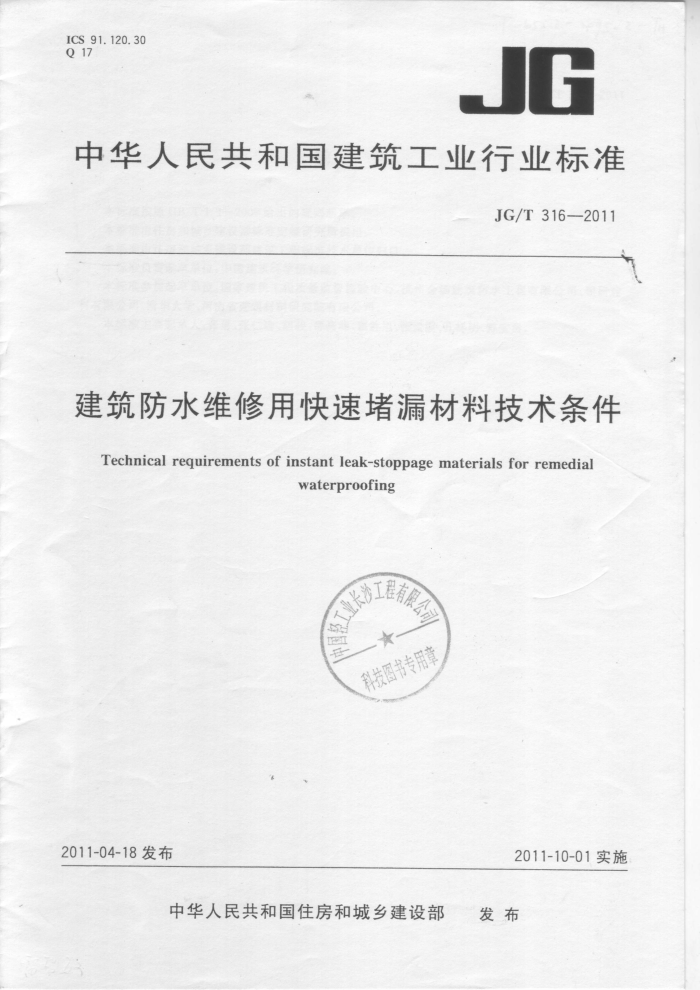

ICS 91.120.30 Q17
JG
中华人民共和国建筑工业行业标准
JG/T316—2011
建筑防水维修用快速堵漏材料技术条件 Technical requirements of instant leak-stoppage materials for remedial
waterproofing
2011-04-18发布
2011-10-01实施
中华人民共和国住房和城乡建设部 发布 T-652.2-495-3 -TH
JG/T316—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑工程标准技术单位归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：国家建筑工程质量监督检验中心、杭州金汤建筑防水工程有限公司、建研建
材有限公司、清华大学、河南省建筑材料研究院有限公司。
本标准主要起草人：张勇、张仁瑜、胡骏、邵高峰、霍胜旭、张孟霞、孔祥明、陈宝贵 JG/T316—2011
建筑防水维修用快速堵漏材料技术条件
1范围
本标准规定了建筑防水维修用快速堵漏材料的术语和定义、分类、要求和试验方法。 本标准适用于地下工程混凝土结构和实心砌体结构渗漏治理时采用的快速止水堵漏材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T6344软质泡沫聚合物材料拉伸强度和断裂伸长率的测定 GB/T16777—2008建筑防水涂料试验方法 GB23440无机防水堵漏材料 JC/T2037丙烯酸盐灌浆材料 JC/T2041-2010聚氨酯灌浆材料
3术语和定义
下列术语和定义适用于本文件
3. 1
快速堵漏材料instantleak-stoppagematerials 利用自身化学反应产物，在短时间内阻断渗漏水通道达到止水目的的防水堵漏材料。
3.2
聚氨酯灌浆材料polyurethanegrout 以多异氰酸酯和多元醇化合物为主要原料，并辅以其他助剂，经过一定的工艺制备的溶液灌浆
材料。 3.3
单组分水活性聚氨酯灌浆材料one-componenthydro-activepolyurethanegrout 以多异氰酸酯与多羟基化合物聚合反应制备的预聚物为主要组分，通过与水反应固结发泡，并可单
液灌注的灌浆材料。 3. 4
亲水型聚氨酯灌浆材料hydrophilicone-componentpolyurethanegrout 浆液与水反应形成的固结体具有遇水膨胀特性的聚氨酯灌浆材料，俗称水溶性聚氨酯灌浆材料。
3.5
疏水型聚氨酯灌浆材料hydrophobicone-componentpolyurethanegrout 浆液只与固定比例的水反应固化，固结体具有疏水特性的聚氨酯灌浆材料，俗称油溶性聚氨酯灌浆
材料。 3.6
丙烯酸盐灌浆材料acrylategrout 以丙烯酸镁、丙烯酸钙等丙烯酸盐类单体水溶液为主剂，加人适量交联剂、促进剂、引发剂、水和/或
1 JG/T316—2011
改性剂制成的双组分或多组分均质液体灌浆材料。
4分类
4.1快速堵漏材料按其施工工艺分为灌浆材料和嵌填材料， 4.2灌浆材料按其主体成分分为聚氨酯灌浆材料和丙烯酸盐灌浆材料，单组分水活性聚氨酯灌浆材料，根据固结体的亲/疏水特性又可分为亲水型聚氨酯灌浆材料（简称亲水型）和疏水型聚氨酯灌浆材料（简称疏水型）。 4.3嵌填材料主要指速凝型无机防水堵漏材料。
5要求
5.1灌浆材料 5.1.1单组分水活性聚氨酯灌浆材料的浆液和固结体性能应分别符合表1及表2的规定
表1# 单组分水活性聚氨酯灌浆材料浆液性能要求
性能要求
序号 1
项目
亲水型均质液体，无结皮、无沉淀
疏水型
外观
23℃ 15℃
≤1.0×103 ≤2.5×103 ≥80
2
黏度/(mPa·s) 不挥发物/% 凝胶时间/s 凝固时间/s 包水性（10倍水）/s 发泡率/%
3 4 5 6 7
《100
≤300
≤200
≥1 000
表2单组分水活性聚氨酯灌浆材料固结体性能要求
性能要求
序号 1 2 3 4 5 6 仅当工程部位有形变要求时检测。
项 目
亲水型 ≥40 ≤10
疏水型
退水膨胀率/% 干湿循环后遇水膨胀率变化率/% 潮湿基面粘结强度/MPa 拉伸强度?/MPa 断裂伸长率% 干燥后尺寸线性变化率/%
≥0.20 ≥0.40 ≥100 <5
2 JG/T316—2011
5.1.2丙烯酸盐灌浆材料的浆液及固结体性能应分别符合表3及表4的规定。
表3丙烯酸盐灌浆材料浆液性能要求
性能要求均质液体，不含固体颗粒
序号 1 2 3 4
项 目
外观黏度/mPa·s 凝胶时间/min pH值
<20 30 ≥7.0
表4丙烯酸盐灌浆材料固结体性能要求
序号 1 2 3 4
性能要求 <1.0×10-6 ≥300 ≥0.2 ≥30
项 目
渗透系数/(cm/s) 挤出破坏比降固砂体抗压强度/MPa 遇水膨胀率/%
5.2嵌填材料
速凝型无机防水堵漏材料的性能应符合表5的规定。
表5 速凝型无机防水堵漏材料性能要求
序号 1
性能要求 ≤5 ≤10 ≥4.5 >15 ≥1.5 ≥4.0 ≥1. 5 ≥0. 6
目
项
初凝终凝 1 h 3d 1h 3d
凝结时间/min
抗压强度/MPa
2
抗折强度/MPa 抗渗压力（7d)/MPa 粘结强度（7d)/MPa 冻融循环（50次）
5 6
无开裂、起皮、脱落
6试验方法
6.1灌浆材料 6.1.1单组分水活性聚氨酯灌浆材料 6.1.1.1浆液性能
浆液的性能指标应按JC/T2041的规定进行检测，
