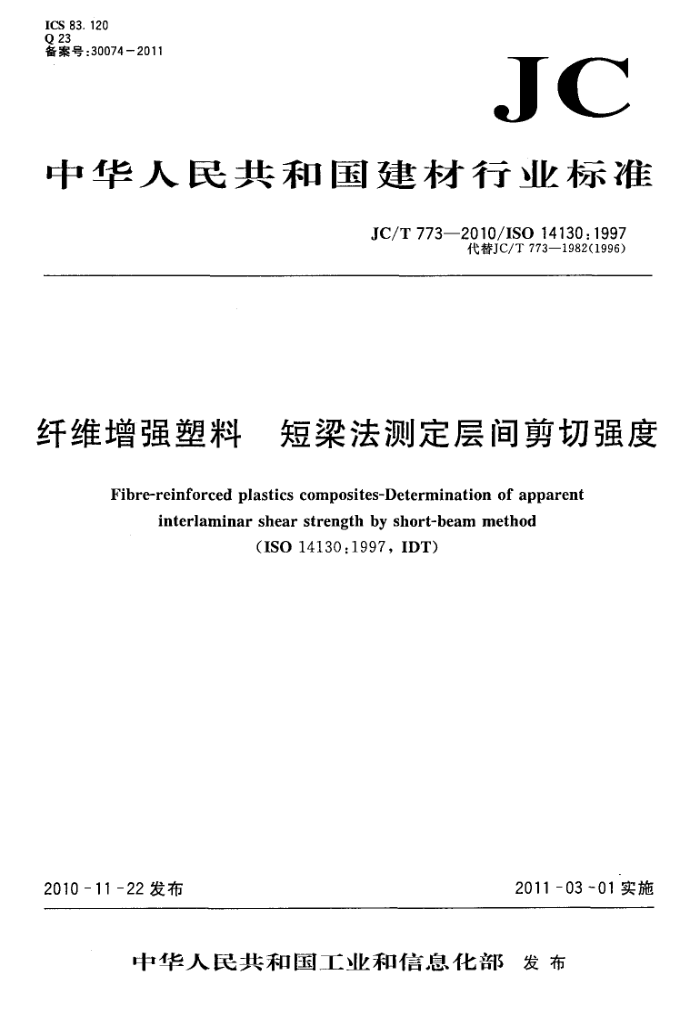

ICS 83.120 Q 23 备案号：30074-2011
JC
中华人民共和国建材行业标准
JC/T773—2010/ISO14130:1997
代替JC/T773—1982(1996)
纤维增强塑料 短梁法测定层间剪切强度
Fibre-reinforced plastics composites-Determination of apparent
interlaminar shear strength by short-beam method
(ISO14130:1997,IDT)
2011-03-01实施
2010-11-22发布
中华人民共和国工业和信息化部发布 JC/T773—2010/ISO14130:1997
前言
本标准等同采用ISO14130：1997《纤维增强塑料短梁法测定层间剪切强度》（英文版）。 本标准等同翻译1SO14130：1997，在技术内容上完全相同。 为便于使用，本标准做了下列编辑性修改：
“本国际标准”一词改为“本标准”；删除国际标准的前言；一增加了本标准的前言；一把“规范性引用文件”一章所列的国际标准ISO291：1997《塑料试样状态调节和试验的标准
环境》、ISO5893：1993《橡胶塑料拉力、压力、弯曲试验机技术要求》用对应的等同采用国际标准的国家标准GB/T2918-1998《塑料试样状态调节和试验的标准环境》和GB/T17200—1997《橡胶塑料拉力、压力、弯曲试验机技术要求》代替。
本标准代替JC/T773--1982（1996)《单向纤维增强塑料层间剪切强度试验方法》。 本标准与JC/T773—1982（1996）相比主要变化如下：
增加了规范性引用文件章（见第2章）；增加了试验原理一章（见第3章）；增加了定义一章（见第4章）；加载压头半径由2mm士0.1mm改为5mm土0.2mm（1982年版的2.3，本版的5.2）；试样尺寸由试样长度L=5h十10mm，宽度b为6.0mm士0.5mm，厚度h为2mm~5mm改为试样长度L=（20士1）mm，宽度b（10士0.2）mm，厚度h=（2士0.2）mm（1982年版的1.1，本版的6.1)；试样数量由不少于10个改为不少于5个（1982年版的1.2，本版的7.1）；试验速度由1mm~2mm/min改为（1土0.2）mm/min（1982年版的2.4，本版的9.4）。
-
本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口。 本标准由北京玻璃钢研究设计院负责起草。 本标准主要起草人：李艳华、张力平。 本标准所替代标准的历次版本发布情况为：
GB3357—1982; JC/T773-1982(1996)。
1 JC/T773—2010/ISO14130:1997
纤维增强塑料 短梁法测定层间剪切强度
1范围
本标准规定了用短梁法测定纤维增强塑料的层间剪切强度。 本标准适用于能发生层间剪切失效的热固性或热塑性纤维增强塑料。本标准不适用于确定设计参
数，但可用于筛选材料或作为质量控制的试验。
注：使用非对称和非均衡的层合板时，结果会受到各种耦合的影响，如拉伸-弯曲、弯曲-扭转等。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918—1998 塑料状态调节和试验的标准环境（idtISO291：1997) GB/T17200--1997橡胶塑料拉力、压力、弯曲试验机技术要求（idtISO5893：1993） ISO1268纤维增强塑料试验板的制备 ISO2602：1980数据的统计处理和解释均值的估计和置信区间 ISO2818:1994 4塑料机械加工制备试样
3试验原理
以矩形截面的杆作为简支梁，将杆放置在两个支座上，在支座中心施加弯曲载荷，使其发生层间剪切破坏。
注1本试验与测定塑料的弯曲性能的三点加载方法相似（ISO14125纤维增强塑料弯曲性能的测定），然而相比测定弯曲应力，采用了更小的跨厚比以增加剪切应力的水平，使试样产生层间剪切失效。
注2：需要强调的是，得到的结果不是一个绝对值。因而用术语“层间剪切强度”来描述测盘参数。试样的尺寸不同，或者试样在不同的状态下测试，得到的测试结果是不能用来直接比较的。 4定义
下列术语和定义适用于本文件。
4. 1
层间剪切应力apparentinterlaminarshearstress 作用于试样中面的层间剪切应力，以MPa(兆帕)为单位。
4. 2
层间剪切强度tM apparent interlaminar shear strength 当试样失效或载荷达到最大数值时的层间剪切应力，以MPa（兆帕)为单位。
4. 3
跨距Lspan 试验机上试样两个支座间的距离，以mm（毫米）为单位。
4. 4
试样坐标轴specimencoordinateaxes 被测试材料的坐标轴如图1所示。与纤维平行的方向定义为“1”方向，与纤维垂直的方向定义为
“2”方向。
对于其他材料，1、2及3方向，通常用坐标系中的、y、之轴表示。
1 JC/T773---2010/ISO14130:1997
单位为毫米
加载上压头
试样
试样支座
一加载压头的圆角半径：支座的圆角半径跨距； -试样长度；一试样厚度。
r2 L 1 h
图2加裁装量
5.3测量仪器
精度为0.01mm或更优的测量仪器，用于测量试样的宽度b及厚度h。 测量仪器应有与被测表面相适应的接触面（如：平面对平的、磨光的表面；半球面对不规则的表面）。
6试样 6.1形状及尺寸 6.1.1＇标准试样尺寸
除6.1.2外，试样为厚度一致的矩形长条，其尺寸如表1所示。
单位为毫米
表1标准试样尺寸
宽度,6. 10±0.2.
长度1 20±1
厚度h 2±0.2
6.1.2其他测试试样
当不能采用标准试样或不希望采用标准试样时，应遵守以下规则： a)试样的长度和厚度之比应与标准试样相同，例如[=10h； b)试样的宽度和厚度之比应与标准试样相同，例如b=5h。 注：取决于测试的材料，厚度2mm的试样，在载荷作用下，可能发生剪切失效，也可能发生压缩失效，或发生极限弯
曲而没有剪切失效。随试样厚度的增加在载荷作用下发生压缩失效的几率增大，发生极限弯曲而不失效的几率减少。 当厚度减少，情况恰好相反。选择试样厚度是很重要的，它关系到试样是否水平剪切失效（见9.7)。
3
