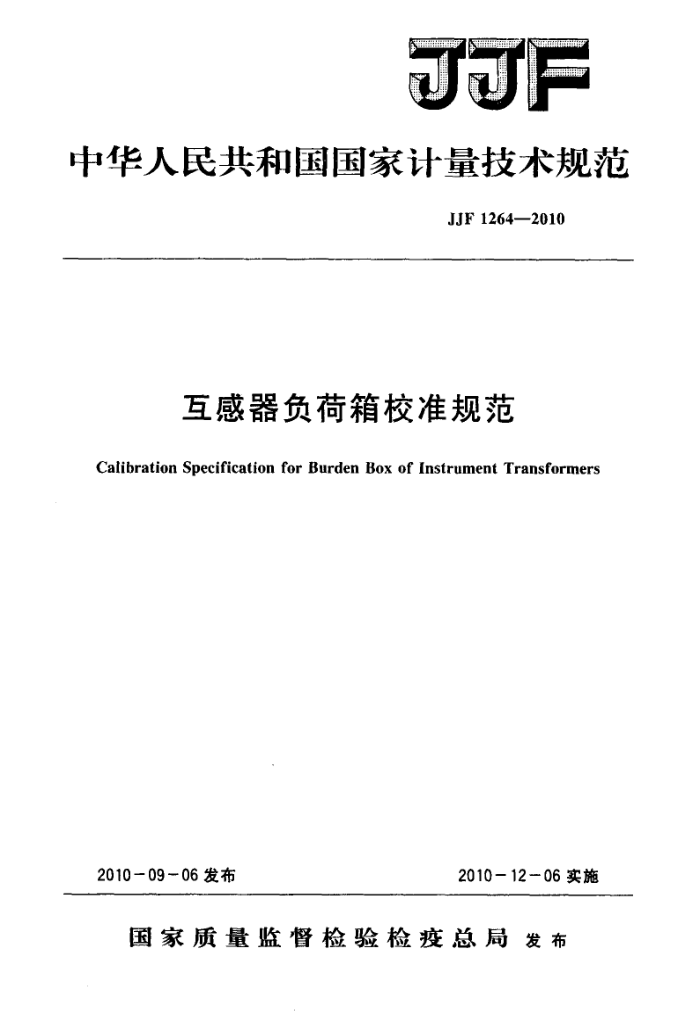

JJF
中华人民共和国国家计量技术规范
JJF1264—2010
互感器负荷箱校准规范
Calibration Specification for Burden Box of Instrument Transformers
2010-12一06实施
2010-09-06发布
国家质量监督检验检疫总局发布 JJF1264—2010
互感器负荷箱校准规范
JJF 1264-2010
Calibration Specification for
Burden Box of Instrument Transformers
本规范经国家质量监督检验检疫总局于2010年9月6日批准，并自
2010年12月6日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：山东省计量科学研究院
国家高电压计量站
参加起草单位：浙江省丽水电业局
河南省计量科学研究院
本规范由全国电磁计量技术委员会负责解释 JJF1264—2010
本规范主要起草人：
宋韬（山东省计量科学研究院）王新军（山东省计量科学研究院）于晓琳 （（山东省计量科学研究院）王乐仁（国家高电压计量站）
参加起草人：
李丽平（浙江省丽水电业局）周秉时（河南省计量科学研究院） JJF1264—2010
目
录
范围引用文献
(1 ) (1) (1) (2) (2) (2 ) (3)
1 2
3 概述· 4 计量特性· 4.1示值误差 4.2最大允许误差 4.3 绝缘电阻· 5校准条件 5.1环境条件 5.2 电源及调节设备 5.3标准器·· 6校准项目和校准方法 6.1校准项目 6.2校准方法· 7校准结果的表达附录A校准原始记录格式附录 B 校准证书的内容
·
(3) (3) (3) (3) (3)
.
..
(3) (4) ： (5) (6) (7) JJF1264—2010
互感器负荷箱校准规范
1范围
本规范适用于额定频率为50Hz或60Hz，使用环境温度为（0～40）℃的互感器负荷箱的校准。
2引用文献
JJF10591999测量不确定度评定与表示使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
互感器负荷箱是在校准互感器时，为被校互感器提供模拟负荷的一种多量值的计量器具。负荷箱通常有阻抗式和阻抗变换式两种结构型式。
阻抗式负荷箱由电阻和电感元件组成，原理线路见图1。电流互感器负荷箱由阻抗单元串联，见图1（a）；电压互感器负荷箱由导纳单元并联，见图1（b）。
K
2
（a）阻抗式电流互感器负荷箱
（b）阻抗式电压互感器负荷箱
图1阻抗式互感器负荷箱原理线路
K一转换开关，Z-电流互感器负荷箱的阻抗，Y一电压互感器负荷箱的导纳
阻抗变换式电流互感器负荷箱由一个阻抗单元和一个多变比电流互感器构成，原理线路见图2（a）。阻抗变换式电压互感器负荷箱由一个导纳单元和一个多变比电压互感器构成，原理线路见图2（b）。
（a）阻抗变换式电流互感器负荷箱
（b）阻抗变换式电压互感器负荷箱
图2阻抗变换式互感器负荷箱原理线路
T,一多变比电流互感器，Zp一阻抗单元；Tu一多变比电压互感器；Yp一导纳单元
1 JJF1264—2010
4计量特性
4.1示值误差 4.1.1负荷的示值相对误差
a）电流互感器负荷箱 1）负荷有功分量的示值相对误差ER表示形式为：
R。- R × 100% R.
(1)
ER
式中：R。一负荷有功分量示值的标称值，R。=Z。coso（Z。为被校负荷示值的标称值，
cosΦ为功率因数）；
R，负荷有功分量示值的实际值（与规定外部连接导线电阻一并计算） 2）负荷无功分量的示值相对误差εx表示形式为（功率因数不等于1时）：
X。- X × 100% Ex= X.
(2)
式中：X。一负荷无功分量示值的标称值，X。=Zsinp
X.负荷无功分量示值的实际值。 功率因数为1时残余无功分量的示值相对误差表示形式为：
X×100%
(3)
Ex=
R.
b）电压互感器负荷箱 1）负荷有功分量的示值相对误差εc表示形式为：
_G - Gr × 100% EG: G.
(4)
式中：G— 负荷有功分量示值的标称值，G=Y。coS（Y。为被校负荷示值的标称值）；
G一负荷有功分量示值的实际值。 2）负荷无功分量的示值相对误差EB表示形式为（功率因数不等于1时）：
_ Bo = B± × 100% EB
(5)
Br
式中：B。—负荷无功分量示值的标称值，B。=Y。sinp
B一负荷无功分量示值的实际值。 功率因数为1时残余无功分量的示值相对误差表示形式为：
B × 100% G1
(6)
EB=
4.2最大允许误差 4.2.1电流互感器负荷箱的最大允许误差
电流互感器负荷箱在额定频率50Hz或60Hz、额定电流I.的20%120%、环境温度为（20士5）℃时，负荷（与规定的二次引线电阻一并计算）的有功分量和无功分量 2 JJF1264—2010
的最大相对误差不超过士3%。当cosΦ=1时，残余无功分量不超过额定负荷的士3%。 周围温度每变化10℃时，负荷的误差变化不超过士2%。
电流互感器负荷箱在20%I.以下的附加误差限值为：电流百分数每变化5%，误差增加1%。 4.2.2电压互感器负荷箱的最大允许误差
电压互感器负荷箱在额定频率50Hz或60Hz、额定电压U.的20%～120%、环境温度为（20士5）℃时，负荷的有功分量和无功分量的最大相对误差不超过土3%。当 cosg=1时，残余无功分量不超过额定负荷的士3%。周围温度每变化10℃时，负荷的误差变化不超过士2%。
电压互感器负荷箱在20%U.以下的附加误差限值为：电压百分数每变化5%，误差增加1%。
注：以上所有指标不是用于合格性判断，仅提供参考。 4.3绝缘电阻
在非工作状态下，互感器负荷箱输出端子对机壳的金属部分在500V直流电压下的绝缘电阻值不小于20M2。
5校准条件
5.1环境条件
环境温度：（20士5）℃；相对湿度：≤80%。 电磁干扰：环境电磁场干扰引起标准器误差的变化应小于被校互感器负荷箱最大允
许误差的1/10。 5.2电源及调节设备
电源及其调节设备应具有足够的容量和调节细度，电源电压为（220士22）V，频率为50Hz士0.5Hz（或60Hz士0.6Hz），波形畸变系数不超过5%。 5.3标准器 5.3.1校准电流互感器负荷箱使用的标准器包括工频阻抗电桥、工频阻抗仪等；校准电压互感器负荷箱所使用的标准器包括工频导纳电桥、工频导纳仪等。互感器负荷箱也可使用互感器校验仪整体检定装置进行校准。 5.3.2校准互感器负荷箱使用的标准器的工作频率为（50士0.1）Hz或（60士0.1）Hz。 5.3.3标准器应有与被校互感器负荷箱相适应的测量范围。
6校准项目和校准方法
6.1校准项目
校准项目见表1。有特殊要求时，实际校准项自可根据委托单位的要求选择。
3 JJF1264—2010
表1互感器负荷箱的校准项目
序号 1 2
校准项目
外观和通电检查
通用技术要求
绝缘电阻有功分量和无功分量
互感器负荷箱负荷示值
6.2校准方法 6.2.1外观和通电检查
a）各种开关、按钮及接线端子应接触良好、定位准确，无明显松动现象。外壳上应有明显、可靠的接地端子。
b）面板或铭牌上应有仪器名称、型号、出厂编号、生产厂家、制造日期、准确度等级、额定频率、额定电流或电压及电流或电压的工作范围、功率因数和标称负荷值的明确标识。电流互感器负荷箱还应标明外部连接导线的电阻值。
c）数字显示的负荷箱通电后，其显示应清晰完整。 6.2.2绝缘电阻
在非工作状态下，用不低于10级的500V绝缘电阻表，测量互感器负荷箱输出端子与机壳的金属部分之间的绝缘电阻。 6.2.3负荷示值校准
a）有功分量和无功分量互感器负荷箱示值校准按图3接线，采用直接测量法。调节标准器到达平衡状态，
得到被校负荷的有功分量、无功分量的实际值。
1）电流互感器负荷箱有功分量R，、无功分量X的校准结果为：
R,=R X,=X
式中：R、X一一标准器有功分量、无功分量的示值。
2）电压互感器负荷箱有功分量G、无功分量B，的校准结果为：
G,=G B,=B
式中：G、B-一标准器有功分量、无功分量的示值。
b）接线方式阻抗校准采用四端接线，导纳校准采用二端接线，校准线路简图见图3。
Y
标准器
标准器
（a）电流互感器负荷箱四端接线
（b）电压互感器负荷箱二端接线
图3负荷箱校准线路简图
Z-被校电流互感器负荷箱；Y一被校电压互感器负荷箱
4
