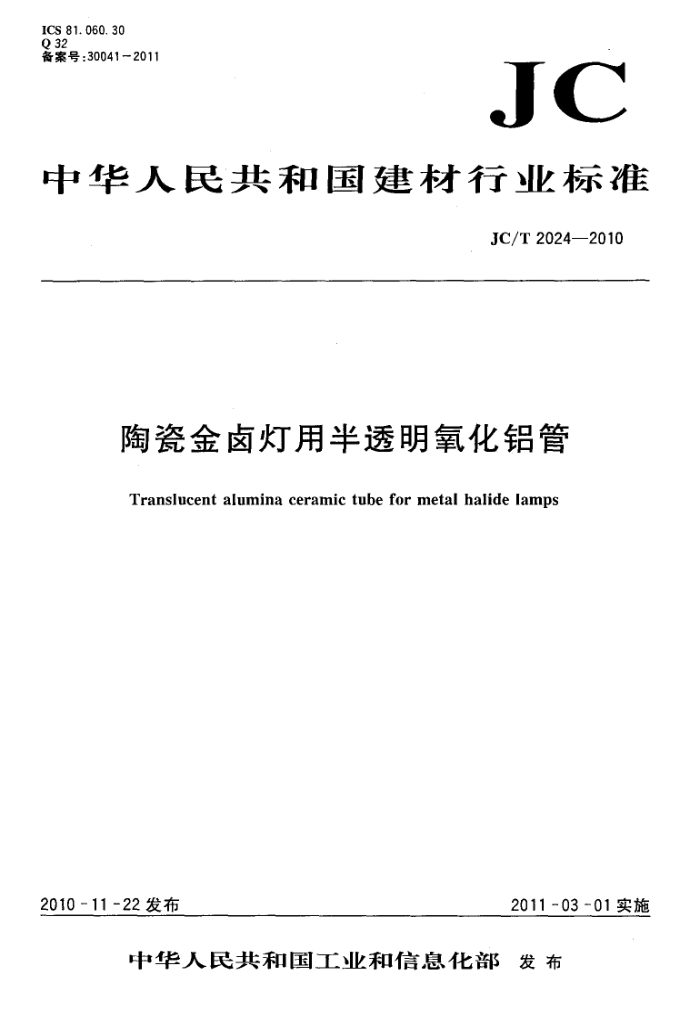

ICS 81.060.30 Q32 备案号：300412011
JC
中华人民共和国建材行业标准
JC/T2024—2010
陶瓷金卤灯用半透明氧化铝管
Translucent alumina ceramic tube for metal halide lamps
2011~03-01实施
2010-11-22发布
中华人民共和国工业和信息化部发布 JC/T 20242010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准由中国科学院上海硅酸盐研究所、浙江中科天一照明有限公司、广东潮州三环集团股份有限
公司联合提出并起草。
本标准主要起草人：周国红、俞晓庆、刘娟、张昭、王士维。 本标准为首次制定。
I JC/T2024—2010
陶瓷金卤灯用半透明氧化铝管
1范围
本标准规定了陶瓷金属卤化物灯（以下简称陶瓷金卤灯）用半透明氧化铝管的产品标识、技术要求、 试验方法、检验规则以及标签、包装、运输和储存要求。
本标准适用于陶瓷金卤灯用半透明氧化铝管系列产品。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1182产品几何技术规范（GPS)几何公差形状、方向、位置和跳动公差标注 GB/T1800.4极限与配合标准公差等级和孔、轴的极限偏差表 GB/T2413--1981压电陶瓷材料体积密度测量方法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T6569精细陶瓷弯曲强度试验方法顶杆法 GB/T16535—2008精细陶瓷线热膨胀系数试验方法 GB/T23806-2009 精细陶瓷断裂韧性试验方法单边预裂纹梁(SEPB)法
3产品标识 3.1分类
产品按照结构特征分为多件套利一件套两类； “D"代表“多件套”，见图1所示；“Y”代表“一件套”，见图1和图2所示。
3.2标识
产品标识：产品标识由类别、规格编号组成。示例如下：
0-000 代表类别代表陶瓷金卤灯管的功率示例1：
D-075，表示多件套管，功率为75W
示例2：
Y~150，表示一件套管，功率为150W
1 JC/T2024-2010
2
图1 “多件套”陶瓷金卤灯灯管外观示意图
e
O
0
图2“一件套”陶瓷金卤灯灯管外观示意图
4 技术要求 4.1产品外观要求见表1。
表1外观要求
要求不允许
序号 1 2 3 4
项目裂纹色点端面缺损密封
尺寸<0.5mm，且每个产品色点数不应多于3个
最大尺寸≤0.30mm
“多件套”产品密封完好区域深度大于整个密封区域的2/3
4. 2 ：尺寸要求见表2。 2 JC/T2024--2010
表2 不同产品尺寸
单位为毫米
产品标记 L LA LB LC LD LE @ QA QB QC OD T RA RB
公差 (D类别) ± 0. 3 38.0±0.1 40.0±0.1 50.0±0.1
Y-035
Y070
Y-150
D035
D 070
D~150
33.00 10.70 2.80 6. 00 11.60 10.00 6. 60 5. 10 2. 62 0.80 0. 76
40.00 11.20 3.80 10.00 17. 60 16.00 8.60 7. 00 2. 62 0. 80 0.76
48.00 13. 20 3.80 14. 00 21. 60 20.00 11. 00 9. 20 3. 10 1. 00 0. 94 0. 06 0. 02 1
8. 2 20. 4 -
2. 4 9. 4
4. 0 13. 4 - -
- /
± 0. 1 ±0. 1
一
-
-
-
± 0. 1
7. 0 - 2. 10
9. 4
12.2
/
2.50
2. 40
±0.06 0. 75+0.05 0. 75+0.05 1, 000.05
1
/
0.6±0.1 0.7±0.1 0.7±0.1
一
-
6.1 2
3. 5 1. 5
4.7 1. 5
4. 3 直线度：角度应小于5°
特殊要求按图纸 4.4 材料室温弯曲强度：不小于300MPa。 4.5 材料室温断裂韧性：不小于3.0MPa·ml/2 4.6 总透光率：大于95%。 4. 7 室温线膨胀系数：小于9×10-6/℃。 4.8 杂质含量见表3。
表3杂质含量要求
元素 Fe K Na Ca Si
含量（%） ≤0. 001 ≤0.002 0.002 ≤0.002 ≤0.002
5 试验方法
5.1外观检验
外观检验采用目测；目测不能判断的采用带刻度的10倍光学显微镜或测量放大镜测量。
3
