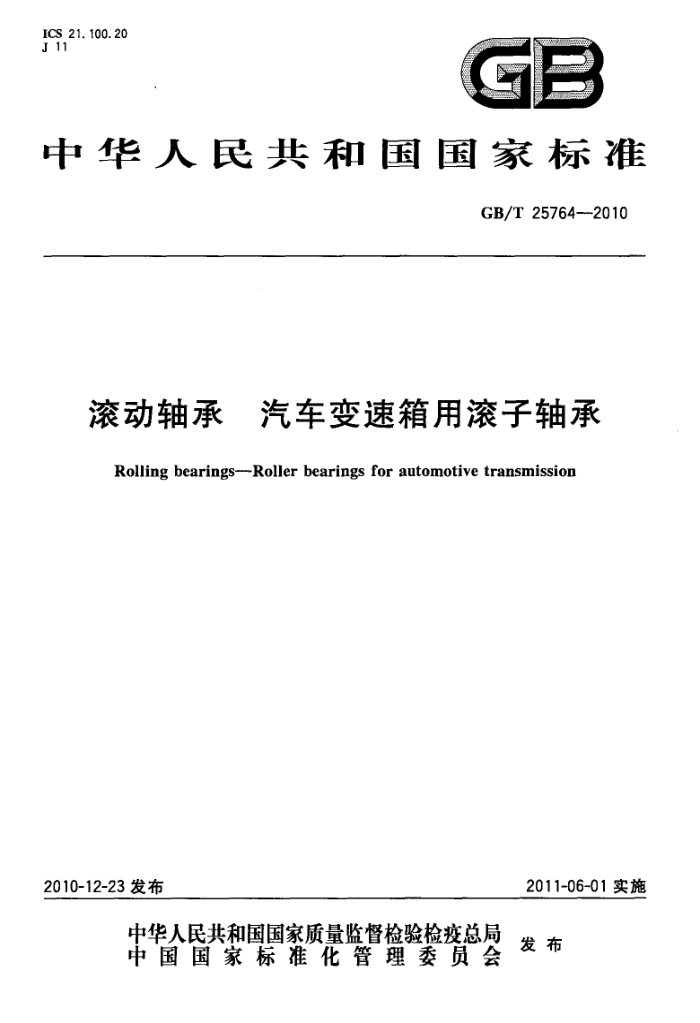

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T25764-2010
滚动轴承 汽车变速箱用滚子轴承 Rolling bearings---Roller bearings for automotive transmission
2011-06-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25764—2010
前言
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：常州光洋轴承有限公司、襄阳汽车轴承股份有限公司、洛阳轴承研究所有限公司、
甘肃海林中科科技股份有限公司、人本集团有限公司、湖北新火炬科技股份有限公司。
本标准主要起草人：黄腊琴、李飞雪、张雷、师燚、刘铁影、吴少伟、张松
I GB/T25764—2010
滚动轴承汽车变速箱用滚子轴承
1范围
本标准规定了汽车手动变速箱用滚子轴承（以下简称轴承）的代号方法、结构型式、技术要求、检测方法、检验规则、标志和防锈包装。
本标准适用于轴承的生产、检验和验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T272—1993滚动轴承代号方法 GB/T274—2000 滚动轴承倒角尺寸最大值（idtISO582：1995） GB/T283--2007滚动轴承圆柱滚子轴承外形尺寸 GB/T297一1994滚动轴承圆锥滚子轴承外形尺寸 GB/T307.1—-2005 滚动轴承向心轴承公差（ISO492：2002，MOD) GB/T307.2—2005 滚动轴承测量和检验的原则及方法（ISO1132-2：2001,MOD） GB/T307.3—2005 滚动轴承通用技术规则 GB/T2828.1—2003 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样
计划(ISO2859-1：1999,IDT)
GB/T3077-—1999 9合金结构钢 GB/T4199—2003 滚动轴承公差定义（ISO1132-1：2000，MOD） GB/T4604--2006 滚动轴承径向游隙（ISO5753：1991，MOD) GB/T6930—2002 滚动轴承词汇（ISO5593：1997，IDT） GB/T7811-2007 滚动轴承参数符号（ISO15241：2001，IDT) GB/T8597—2003 滚动轴承防锈包装 GB/T18254—2002 高碳铬轴承钢 GB/T24605—2009 滚动轴承产品标志 GB/T24607-—2009 滚动轴承寿命与可靠性试验及评定 GB/T25769—2010 滚动轴承径向游隙的测量方法 JB/T1255—2001 高碳铬轴承钢滚动轴承零件热处理技术条件 JB/T2974—2004 滚动轴承 代号方法的补充规定 JB/T5313—2001 滚动轴承 振动（速度）测量方法 JB/T5314—2002 滚动轴承振动（加速度）测量方法 JB/T6641—2007 滚动轴承残磁及其评定方法 JB/T7048—2002 滚动轴承零件工程塑料保持架技术条件 JB/T7050—2005 滚动轴承清洁度评定方法 JB/T7051—2006 滚动轴承零件表面粗糙度测量和评定方法
1 GB/T25764--2010
JB/T7363—2002 滚动轴承零件碳氮共渗热处理技术条件 JB/T8878—2001 滚动轴承冲压外圈滚针轴承技术条件 JB/T8881—2001 滚动轴承零件渗碳热处理技术条件 JB/T8922-1999 滚动轴承圆柱滚子轴承振动（速度）技术条件 JB/T10236—2001 滚动轴承圆锥滚子轴承振动（速度）技术条件 JB/T10237--2001 滚动轴承圆锥滚子轴承振动（加速度）技术条件 JB/T103362002 2滚动轴承及其零件补充技术条件 JB/T10337一2002滚动轴承零件冲压保持架技术条件
3术语和定义
GB/T4199—2003和GB/T6930—2002确立的术语和定义适用于本标准。
4符号
GB/T4199一2003和GB/T7811一2007给出的以及下列符号适用于本标准。 Ci：外圈凸缘宽度； D1：外圈凸缘外径； Ts：凸缘外圈双列圆锥滚子轴承的工作高度；注：是指非凸缘侧内圈背面至外圈凸缘内侧间的距离。 8：滚动体的下垂量。
5分类
汽车变速箱用滚子轴承分为圆柱滚子轴承和圆锥滚子轴承。
6代号方法 6.1轴承的代号方法
轴承的代号由类型代号、尺寸系列代号或表示轴承配合安装特征的尺寸代号和后置代号组成。 6.1.1类型代号、尺寸系列代号
轴承的类型代号、尺寸系列代号或表示轴承配合安装特征的尺寸代号方法按GB/T272一1993、 JB/T2974—2004和表1的规定。
表 1 含义
类型代号 RND KN HKN
示例 RND30×50×32 KN45×75X28 HKN35X47X17
无外圈、内圈单锁圈的圆柱滚子轴承
向心滚子与保持架组件冲压外圈圆柱滚子轴承
6.1.2后置代号
轴承的后置代号按GB/T272—1993和JB/T2974—2004的规定。 6.2代号示例
示例1：无外圈、内圈单锁圈的圆柱滚子轴承 RND内径X滚子总体外径×宽度
2 GB/T25764—2010
RND30×50×32
内圈宽度滚子总体外径内图内径无外圈、内圈单锁圈的圆柱滚子轴承
示例2：向心滚子与保持架组件 KN滚子总体内径×滚子总体外径X宽度
KN 45×75×28
保持架宽度滚子总体外径滚子总体内径向心滚子与保持架组件
示例3：冲压外圈圆柱滚子轴承 HKN滚子总体内径X外径×宽度
HKN35×47×17
轴承宽度外圈外径滚子总体内径冲压外圈圆柱滚子轴承
7结构型式和外形尺寸
7.1圆柱滚子轴承 7.1.1NU、NJ、NUP、RNU、RN、NCL、NF、NFL型圆柱滚子轴承的结构型式见图1～图8，其外形尺寸按GB/T283一2007或产品图样的规定。
图1内圈无挡边圆柱滚子轴承 图2 内圈单挡边圆柱滚子轴承 图3内圈单挡边、带平挡圈
NU型
NJ 型
圆柱滚子轴承NUP型
3 GB/T25764—2010
图4无内圈圆柱滚子轴承
图5无外圈圆柱滚子轴承
图6外圈无挡边、带双锁圈的
RNU型
RN型
圆柱滚子轴承NCL型
图7外圈单挡边圆柱滚子轴承
图8外圈单挡边、带单锁圈的
NF型
圆柱滚子轴承NFL型
7.1.2RND型圆柱滚子轴承的结构型式见图9，其外形尺寸见表2。
图9无外圈、内圈单锁圈的圆柱滚子轴承RND型 GB/T25764—2010
表 2
单位为毫米
轴承型号 RND型
外形尺寸 E.
d 25 30
B 21 32
RND25×41×21 RND30X50X32
41 50
7.1.3KN型向心滚子与保持架组件的结构型式见图10，其外形尺寸见表3。
图10 向心滚子与保持架组件 KN型
表 3
单位为毫米
轴承型号 KN型 KN26X48X19 KN38X56X17.8
外形尺寸 E.
F. 26 38
B. 19 17.8
48 56
7.1.4HKN型圆柱滚子轴承的结构型式见图11，其外形尺寸见表4。
1
图11冲压外圈圆柱滚子轴承 HKN型
5 GB/T25764—2010
表 4
单位为毫米
轴承型号 HKN型
外形尺寸
F. 35 42
D 47 72
B 17 18
HKN35X47×17 HKN42X72X18
7.2圆锥滚子轴承 7.2.130000型圆锥滚子轴承的结构型式见图12，其外形尺寸按GB/T297—1994的规定。
图12 2圆锥滚子轴承30000型
7.2.2R30000型的圆锥滚子轴承的结构型式见图13，其外形尺寸见表5。
图13 圆锥滚子轴承内组件R30000型
表 5
单位为毫米
轴承型号 R30000型 R 32306 R 33208
外形尺寸
E 55.767 63.405
Ti 28.75 32
B 27 32
d 30 40
a 11°51'35 13°25'
7.2.3350000R型双列圆锥滚子轴承的结构型式见图14，其外形尺寸见表6。
