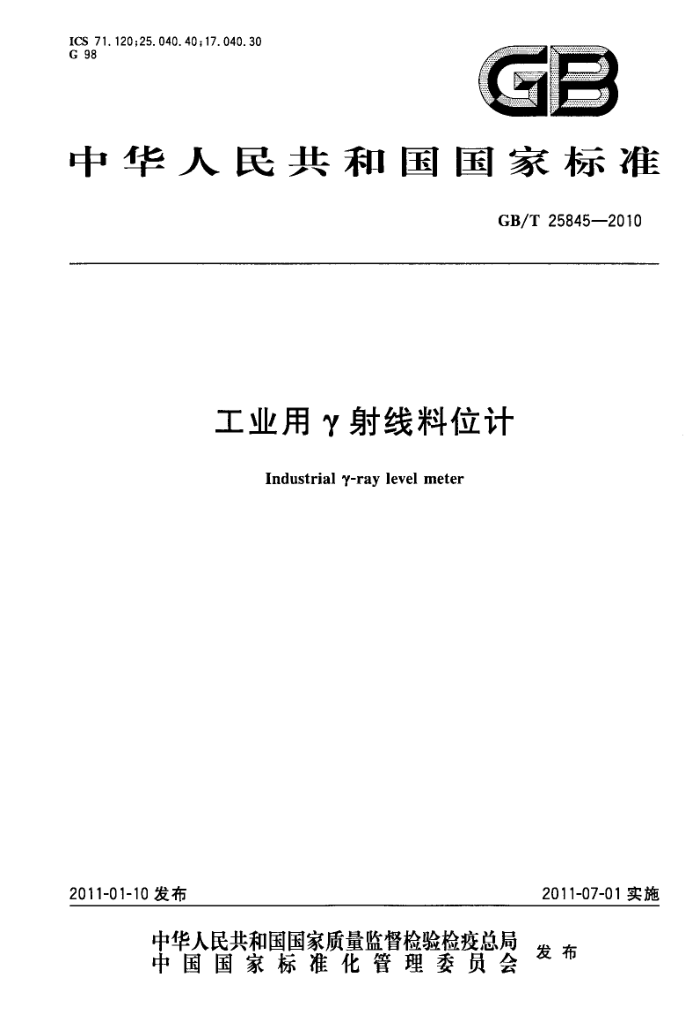

ICS71.120;25.040.40;17.040.30 G 98
GB
中华人民共和国国家标准
GB/T25845—2010
工业用射线料位计
Industrial -ray level meter
2011-07-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25845—2010
前 言
本标准按GB/T1.12009给出的规则编写。 本标准由中国石油和化学工业协会提出。 本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院。 本标准主要起草人：赵万翔、刘建民、买嘉。
I GB/T25845—2010
工业用射线料位计
1 范围
本标准规定了工业用射线料位计（以下简称料位计）的型式、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于利用射线测量物位的料位计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1爆炸性气体环境用电气设备第1部分：通用要求 GB3836.2爆炸性气体环境用电气设备第2部分：防爆型“d” GB4075密封放射源一般要求和分级 GB8702电磁辐射防护规定 GB/T8993核仪器环境条件与试验方法 GB/T99692008工业产品使用说明书 总则 GB11806放射性物质安全运输规程 GB/T13384机电产品包装通用技术条件 GB14052一1993安装在设备上的同位素仪表的辐射安全性能要求
3型式 3.1料位计组成
料位计由放射源、探测器、转换器三大部分组成。 3.2产品分类
按检测方式可分为： a）开关式； b）连续式。
3.3参数 3.3.1测量量程100mm~6000mm。 3.3.2标度：料位计的标度可按长度的法定计量单位分度，也可按量程的百分数进行分度。 3.3.3输出信号
a）开关输出信号为接点信号，接点容量为AC220V，5A； b）连续输出信号为电流信号时，为DC0mA～10mA或DC4mA～20mA；输出信号为电压信
号时，为DC0V~10V或DC1V～5V。
3.3.4探测器和转换器间信号的最大传输距离为1000m。
1 GB/T25845-—2010
3.4料位计正常工作条件
a） 环境温度：探测器为一20℃~50℃；转换器为0℃～50℃； b） 相对湿度：小于90%； c) 电源电压：AC(220士22)V； d) 周围空气中不含有对镀铬、镀镍层、铜等有色金属有腐蚀作用的介质，无强电磁场干扰，无强
烈振动。
4要求
4.1外观 4.1.1料位计的外壳应光洁完好，表面涂层，包括喷漆、电镀等，不得有明显的擦伤、露底、起泡、剥落、 污垢等现象。 4.1.2料位计铭牌及标志应清楚。 4.1.3料位计紧固件不得松动，各种调节器件应转动灵活，功能正常。 4.2防爆要求
料位计探测器的防爆要求必须符合GB3836.1和GB3836.2的要求，并须经国家授权的防爆检验产品检验部门审查和检验，取得防爆合格证。 4.3绝缘电阻与绝缘强度 4.3.1料位计的电源端、信号端与机壳间的绝缘电阻值应大于20MQ。 4.3.2料位计的各接线端子对机壳间进行绝缘强度耐压试验，应无击穿及飞弧现象。 4.4准确度
准确度是指料位计的测量值和标准料位计量器具测量值的误差占量程的百分比。料位计的准确度应小于士1.5%。 4.5重复性
重复性是指料位计单次的测量值与其多次测量值平均值的误差占量程的百分比。料位计的重复性应小于士0.5%。 4.6时间常数
时间常数为输人信号产生一个阶跃变化起到输出信号第一次达到它的最终平均值的63.2%所需的时间。时间常数在1$～60s间自由设定，误差应小于设定值的10%。 4.7报警输出特性
报警设定误差应小于2%；报警重复性误差应小于1%，消警范围为0.5%~3.0%。 4.8稳定性
料位计在参比条件下连续运行48h，记录其输出信号，任1h内其输出误差应小于1.5%。
2 GB/T25845—2010
4.9电源电压变化与负载电阻变化影响 4.9.1电源电压在AC(220土22)V变化时，料位计的输出误差应小于1%。 4.9.2料位计输出在10mA时，负载电阻在0kQ～1kQ范围内变化时；料位计输出在20mA时，负载电阻在0Q～700Q范围内变化时，误差均应小于1%。 4.10环境温度变化与相对湿度变化影响 4.10.1料位计经温度影响试验，在正常工作条件下，其输出误差应小于1%/10℃。 4.10.2料位计经湿度影响试验，在正常工作条件下，其输出误差应小于1%。 4.11振动影响
料位计在工作状态下，应能承受频率50Hz，振幅0.1mm的振动试验，输出误差应小于1%。 4.12衰变补偿与自检功能 4.12.1针对不同的放射源，料位计应具有对放射源衰变的补偿功能。 4.12.2料位计应具有自检功能。 4.13抗运输环境性能
料位计在包装完好的情况下，经运输环境性能试验（如长途颠簸、震动）以后，仪表仍应保持足够的准确度。其准确度指标应符合4.4的要求。 4.14放射源
放射源选用应符合GB4075的规定。 放射源罐的制作应符合GB14052一1993的规定，源闸必须有锁紧装置，源闸的开与关的位置应清
晰醒目，源容器的外壳上应有明显的放射性标志。源容器关闭、打开时，距射源容器1m远的周围空间，射线泄漏剂量当量率符合安全性能等级3级标准。 4.15防护要求
料位计应有防护等级要求。
5试验方法
5.1试验条件（参比条件）
a） 环境温度：（20士5）℃； b）相对湿度：65%~75%； c) 大气压力：86kPa～106kPa； d）电源电压：AC(220士22)V； e） 实验室模拟料位装置； f) 试验用的仪器仪表的准确度小于被测误差限的三分之一； g）没有振动和外磁场的影响。
5.2外观检查
采用目测方法进行外观检查，应符合4.1的要求。
3 GB/T25845—2010
5.3防爆检查
料位计探测器的防爆要求必须符合GB3836.1和GB3836.2的要求，并须经国家授权的防爆检验产品检验部门审查和检验，取得防爆合格证。 5.4绝缘电阻与绝缘强度 5.4.1用500V兆欧表检查料位计各端子与机壳间的绝缘电阻，其电阻值应符合4.3.1的要求。 5.4.2料位计的电源端与机壳间能承受1000V、50Hz正弦交流电压，料位计的信号端与机壳间能承受500V、50Hz正弦交流电压的绝缘强度试验，历时1min，试验结果应符合4.3.2的要求。 5.5准确度检测
料位计经标定后，在实验室的模拟装置上，用磁翻板或其他料位仪器做参照，从料位零点开始，依次增加物料至全量程的20%、40%、60%、80%、100%，同时记录料位计的输出值和参照料位仪器的指示值。再从料位满度开始，依次减少物料至全量程的80%、60%、40%、20%、0%，同时记录料位计的输出值和参照料位仪器的指示值。其输出误差应符合4.4的要求。 5.6重复性检测
重复性试验在实验室中模拟进行。用（12士0.12）mm厚度的标准钢板，增加或减少其数量来模拟料位的变化。料位计经标定后，任选一点进行试验，通过反复插人或拨出标准板，观察示值的变化，重复试验三次，结果应符合4.5的要求。 5.7时间常数检测
用秒表进行时间常数检测，应符合4.6的要求。 5.8报警输出特性检测
料位计在正常工作条件下，将报警设定在某个设定点上，调整信号使出现报警的同时记录此时的信号值，该值为报警值，然后反方向地调整信号，使报警状态消失的同时，记录此时的信号值，该值为消警值，在不改变条件的情况下重复进行3次。结果应符合4.7的要求。
消警范围等于报警值与消警值的最大值与最小值之差。 报警重复性误差等于3次报警值的最大值与最小值之差
报警设定误差一报警值一报警设定值×100%
输出量程
5.9稳定性试验
料位计在参比条件下连续运行48h，记录其输出信号，在变化最大的曲线内选取曲线段，取其1h 曲线段，计算误差，其结果应符合4.8的要求。 5.10电源电压变化影响试验
料位计的电源电压在AC220V时，记录料位计的输出值，使电源电压从220V增加到242V，再由 220V降低到198V，分别测量电压增加和降低时输出值的最大变化，并同220V时的输出值相比，计算电源变化影响带来的误差。其结果应符合4.9.1的要求。 5.11负载变化影响试验
在输出端串接负载电阻，使输出为10mA，将负载电阻在0Q～1kα范围内变化时，记录其输出误 4 GB/T25845—2010
差；然后使输出为20mA，将负载电阻在0Q～700α范围内变化时，记录其输出误差。其结果应符合 4.9.2的要求。 5.12环境温度影响试验
按GB/T8993的要求和方法进行温度变化性能试验，其结果应符合4.10.1的要求。
5.13相对湿度试验
按GB/T8993的要求和方法进行恒定湿热性能试验，其结果应符合4.10.2的要求。 5.14振动影响试验
按GB/T8993的要求和方法进行振动性能试验，其结果应符合4.11的要求。 5.15抗运输环境性能
按GB/T8993的要求和方法进行抗运输性能试验，其结果应符合4.13的要求。
6检验规则
6.1出厂检验
每台料位计均须进行出厂检验，出厂检验按4.1、4.3～4.9、4.12的要求和5.2、5.4～5.11的顺序和方法检验合格后方能出厂，并附有产品合格证书。 6.2型式检验 6.2.1型 型式检验项目为除4.2以外的所有项目。在发生下列情况之一时，应进行型式检验：
a）产品在设计、工艺或使用材料有重大改进时； b） 连续生产每三年至少进行一次； c) 停止生产一年再恢复生产时； d) 质量监督部门抽查认为有必要时。
6.2.2判定规则：抽取三台样机进行型式检验，若单台某一项要求不合格，加倍抽检该不合格项目，如仍不合格，则判定型式检验不合格。
7标志、使用说明书、包装、运输及贮存
7.1标志 7.1.1料位计转换器铭牌
料位计转换器铭牌应有以下内容： a） 仪表名称及型号； b） 制造广名称； c) 制造日期及出厂编号； d）产品执行标准编号。
7.1.2料位计探测器标志和铭牌
探测器部件的标志和铭牌应符合GB3836.1中的有关规定。
5 GB/T25845—2010
7.1.3 料位计放射源铭牌
放射源铭牌应清晰地标明以下内容： a） 符合GB8702规定的电离辐射标志； b） 制造厂家、出厂日期、产品型号和系列号； c）核素的化学符号和质量数，密封源的活度及活度的测量日期。
7.2使用说明书
料位计的使用说明书应给出详细的型号规格和安装示意图，同时应包含维护方法、安全注意事项及维护人员应使用的防护用品，其编写应符合GB/T9969一2008的规定。 7.3包装 7.3.1 料位计按GB/T13384中防潮、防震规定进行包装。 7.3.2 包装箱外面标识应不易磨灭，注明下列内容：
a) 仪表名称及型号； b) 制造厂名称、地址； c) 出厂编号及出厂日期； d) 体积：长（mm）×宽（mm）X高（mm），毛重及净重（kg）； e) 有“向上”“小心轻放”“精密仪表”等字样或图样。
7.3.3 包装箱内随机技术文件包括：
a) 装箱单； b) 使用说明书； c) 产品合格证； d) 附件、备件清单； e) 探测器防爆证书； f) 其他有关技术资料。
7.4运输
料位计仪表部分可用一般交通工具运输，放射源运输按GB11806的规定进行。 7.5贮存 7.5.1料位计应贮存在温度为0℃～40℃，相对湿度不大于90%，无酸、碱及腐蚀性介质的室内。暂不安装的料位计应原箱保存、专人保管。 7.5.2当放射源不使用时应交有关部门处理。
6
